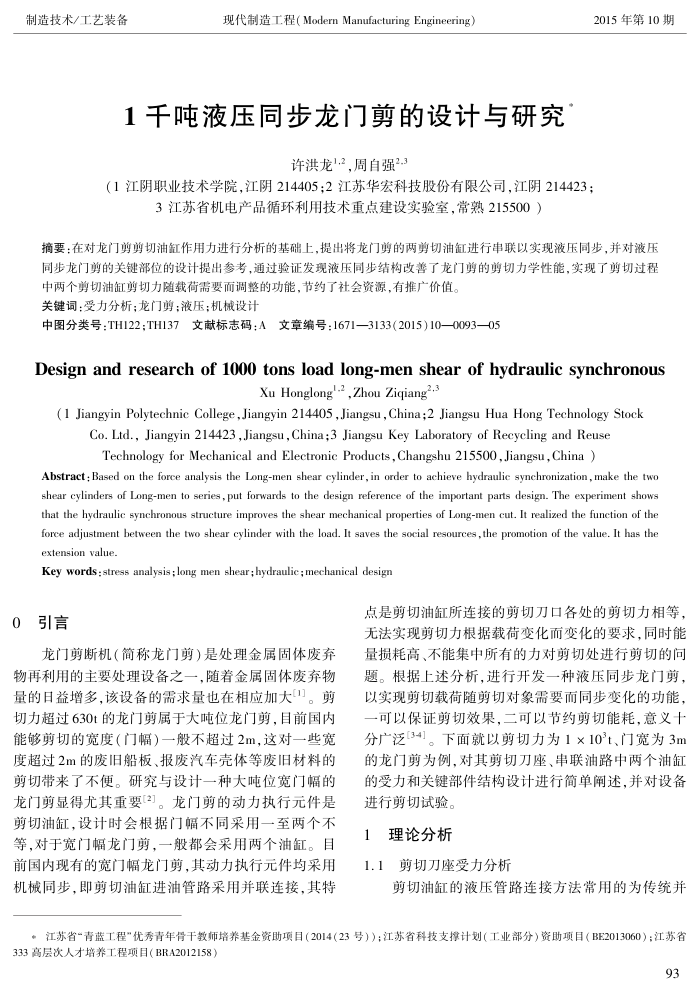

制造技术/工艺装备
现代制造工程（ModernManufacturingEngineering）
1于吨液压同步龙门剪的设计与研究
许洪龙1.2，周自强2.3
（1江阴职业技术学院，江阴214405：2江苏华宏科技股份有限公司，江阴214423：
3江苏省机电产品循环利用技术重点建设实验室，常熟215500）
2015年第10期
摘要：在对龙门剪剪切油缸作用力进行分析的基础上，提出将龙门剪的两剪切油缸进行串联以实现液压同步，并对液压同步龙门剪的关键部位的设计提出参考，通过验证发现液压同步结构改善了龙门剪的剪切力学性能，实现了剪切过程
中两个剪切油缸剪切力随载荷需要而调整的功能，节约了社会资源，有推广价值。关键词：受力分析；龙门剪；液压；机械设计
中图分类号：TH122；TH137文献标志码：A文章编号：1671—3133（2015）10—0093—05
Designandresearchof1oootonsloadlong-menshearofhydraulicsynchronous
Xu Honglong-2,Zhou Ziqiang.
(1 Jiangyin Polytechnic College,Jiangyin 214405,Jiangsu, China;2 Jiangsu Hua Hong Technology Stock
Co. Ltd., Jiangyin 214423 ,Jiangsu, China;3 Jiangsu Key Laboratory of Recycling and Reus Technology for Mechanical and Electronic Products,Changshu 215500,Jiangsu,China )
Abstract : Based on the force analysis the Long-men shear cylinder, in order to achieve hydraulic synchronization, make the twc shear cylinders of Long-men to series , put forwards to the design reference of the important parts design. The experiment shows that the hydraulic synchronous structure improves the shear mechanical properties of Long-men cut. It realized the function of the force adjustment between the two shear cylinder with the load. It saves the social resources, the promotion of the value. It has the extension value.
Key words : stress analysis ; long men shear;hydraulic ; mechanical design
0引言
龙门剪断机（简称龙门剪）是处理金属固体废弃物再利用的主要处理设备之一，随着金属固体废弃物量的日益增多，该设备的需求量也在相应加大1。剪切力超过630t的龙门剪属于大吨位龙门剪，目前国内能够剪切的宽度（门幅）一般不超过2m，这对一些宽度超过2m的废旧船板、报废汽车壳体等废旧材料的剪切带来了不便。研究与设计一种大吨位宽门幅的龙门剪显得尤其重要2。龙门剪的动力执行元件是剪切油缸，设计时会根据门幅不同采用一至两个不等，对于宽门幅龙门剪，一般都会采用两个油缸。目前国内现有的宽门幅龙门剪，其动力执行元件均采用机械同步，即剪切油缸进油管路采用并联连接，其特
点是剪切油缸所连接的剪切刀口各处的剪切力相等，无法实现剪切力根据载荷变化而变化的要求，同时能量损耗高、不能集中所有的力对剪切处进行剪切的题。根据上述分析，进行开发一种液压同步龙门剪，以实现剪切载荷随剪切对象需要而同步变化的功能，一可以保证剪切效果，二可以节约剪切能耗，意义十分广泛34」。下面就以剪切力为1×10°t、门宽为3m 的龙门剪为例，对其剪切刀座、串联油路中两个油缸的受力和关键部件结构设计进行简单闸述，并对设备
进行剪切试验。 1理论分析
剪切力座受力分析
1.1
剪切油缸的液压管路连接方法常用的为传统并
*江苏省“青蓝工程"优秀青年骨干教师培养基金资助项目（2014（23号））；江苏省科技支撑计划（工业部分）资助项目（BE2013060）；江苏省 333高层次人才培养工程项目（BRA2012158）
93
