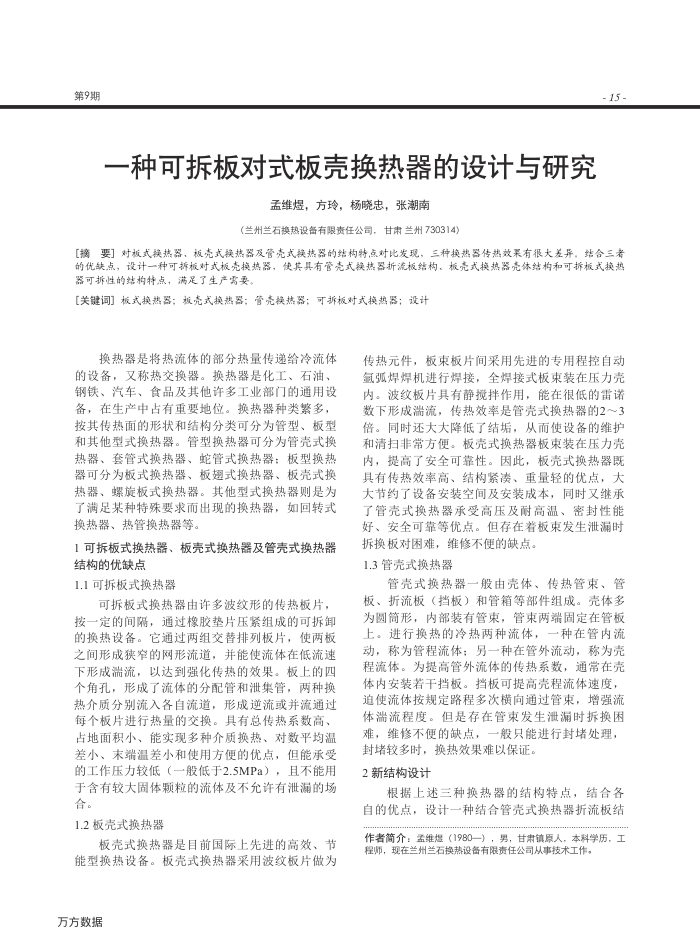

第9期
一种可拆板对式板壳换热器的设计与研究
孟维煜，方玲，杨晓忠，张潮南
(兰州兰石换热设备有限责任公司，甘肃兰州730314)
- 1.5
[摘要】对板式换热器，板壳式换热器及管壳式换热器的结构特点对比发现，三种换热器传热效果有很大差异。结合三者的优缺点，设计一种可拆板对式板壳换热器，使其具有管壳式换热器折流板结构、板壳式换热器壳体结构和可拆板式换热器可拆性的结构特点，满足了生产需要。
[关键词板式换热器；板壳式换热器；管壳换热器：可拆板对式换热器：设计
换热器是将热流体的部分热量传递给冷流体的设备，文称热交换器。换热器是化工、石油、钢铁、汽车、食品及其他许多工业部门的通用设备，在生产中占有重要地位。换热器种类器多按其传热面的形状和结构分类可分为管型、板型和其他型式换热器。管型换热器可分为管壳式换热器、套管式换热器、蛇管式换热器：板型换热器可分为板式换热器、板翅式换热器、板壳式换热器、螺旋板式换热器。其他型式换热器则是为了满足某种特殊要求而出现的换热器，如回转式换热器、热管换热器等。
1可拆板式换热器、板壳式换热器及管壳式换热器结构的优缺点
1.1可拆板式换热器
可拆板式换热器由许多波纹形的传热板片，
接一定的间隔，通过橡胶垫片压紧组成的可拆卸的换热设备。它通过两组交替排列板片，使两板之间形成狭窄的网形流道，并能使流体在低流速下形成瑞流，以达到强化传热的效果。板上的四个角孔，形成了流体的分配管和泄集管，两种换热介质分别流入各自流道，形成逆流或并流通过每个板片进行热量的交换。具有总传热系数高、占地面积小、能实现多种介质换热、对数平均温差小、末端温差小和使用方便的优点，但能承受的工作压力较低（一般低于2.5MPa），且不能用于含有较大固体颗粒的流体及不允许有泄漏的场合。
1.2板壳式换热器
板壳式换热器是目前国际上先进的高效、节
能型换热设备。板壳式换热器采用波纹板片做为万方数据
传热元件，板束板片间采用先进的专用程控自动氢弧焊焊机进行焊接，全焊接式板束装在压力壳内。波纹板片具有静搅拌作用，能在很低的雷诺数下形成瑞流，传热效率是管壳式换热器的2～3 倍。同时还大大降低了结垢，从而使设备的维护和清扫非常方便。板壳式换热器板束装在压力壳内，提高了安全可靠性。因此，板壳式换热器既具有传热效率高、结构紧凑、重量轻的优点，大大节约了设备安装空间及安装成本，同时文继承了管壳式换热器承受高压及耐高温、密封性能好、安全可靠等优点。但存在着板束发生泄漏时
拆换板对困难，维修不便的缺点 1.3管壳式换热器
管壳式换热器一般由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。壳体多为圆筒形，内部装有管束，管束两端固定在管板上。进行换热的冷热两种流体，一种在管内流动，称为管程流体：另一种在管外流动，称为壳程流体。为提高管外流体的传热系数，通常在壳体内安装若干挡板。挡板可提高壳程流体速度迫使流体按规定路程多次横向通过管束，增强流体瑞流程度。但是存在管束发生泄漏时拆换困难，维修不便的缺点，一般只能进行封堵处理，
封堵较多时，换热效果难以保证。 2新结构设计
根据上述三种换热器的结构特点，结合各
自的优点，设计一种结合管壳式换热器折流板结作者简介：孟维煜（1980一），男，甘肃镇原人，本科学历，工程师，现在兰州兰石换热设备有限责任公司从事技术工作。
