ICS 73.010
D 04
备案号：58301-2017
NB

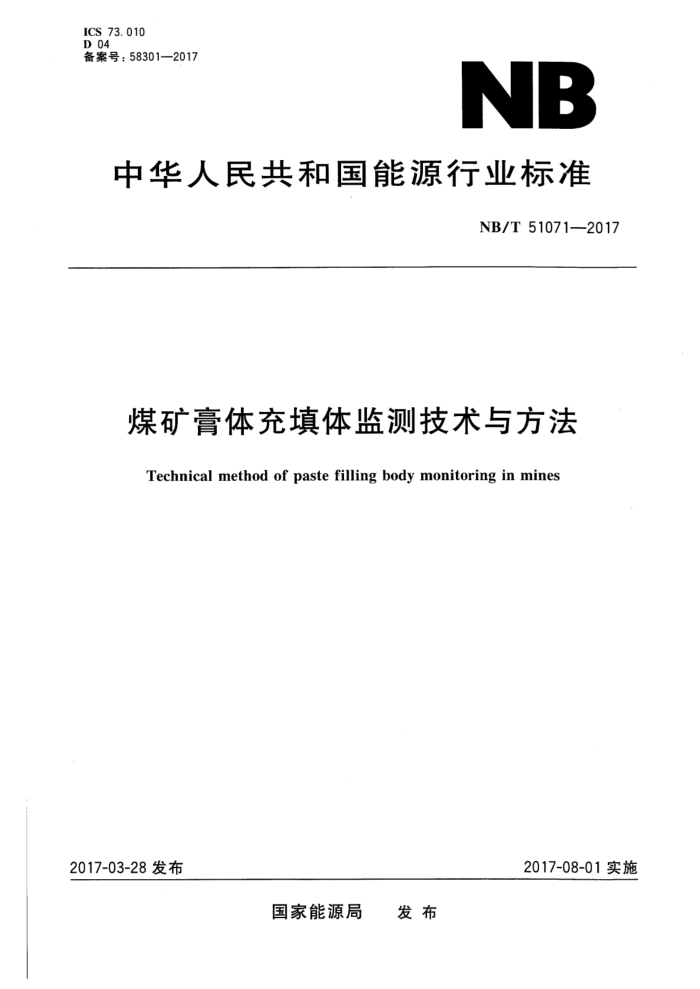

中华人民共和国能源行业标准
NB/T 51071—2017
煤矿膏体充填体监测技术与方法
Technical method of paste filling body monitoring in mines
2017-03-28发布
2017-08-01实施
国家能源局 发布
NB/T 51071—2017
目次
前言 ……………………………………………………………………………………………Ⅱ
引言 ………………………………………………………………………………………………Ⅲ
1 范围……………………………………………………………………………………………1
2规范性引用文件 ………………………………………………………………………………1
3 术语和定义……………………………………………………………………………………1
4 监测设备技术要求 ……………………………………………………………………………1
4.1 一般要求 …………………………………………………………………………………1
4.2 数据传输 …………………………………………………………………………………1
4.3 量程及精度…………………………………………………………………………………1
5 监测技术与方法 ………………………………………………………………………………2
5.1 采空区内膏体充填体受力及变形 …………………………………………………………2
5.1.1 测点布置 …………………………………………………………………………………2
5.1.2 监测要求 …………………………………………………………………………………2
5.1.3 监测结果表述 ………………………………………………………………………2
5.2 充填体力学性能测试 ………………………………………………………………………3
5.2.1 充填体取样 ………………………………………………………………………………3
5.2.2 试件的加工要求 …………………………………………………………………………3
5.2.3 抗压强度 …………………………………………………………………………………3
5.2.4 弹性模量 ………………………………………………………………………………………4
5.2.5 抗剪强度 ………………………………………………………………………………4
NB/T 51071—2017
煤矿膏体充填体监测技术与方法
1 范围
本标准规定了煤矿膏体充填体监测的术语和定义、技术要求、监测技术与方法。本标准适用于煤矿采空区膏体充填体的监测。
2规范性引用文件
下列文件对于本文件的口是必不可少的。凡是注日期的引用文件仅所 日期的版本适用于本文件。凡是不注日期的外再文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 15663.3-2048煤矿科技术语 第3部分：地下开采GB/T 23561.1 煤和岩石物理力学性质测定方法部分：采样一般规定GB/T 23561. 0 煤和岩石物理力学制定方法第11部分：烧和岩石抗剪强度测定方法
GB/T 50081200普通混凝土力学性能试验方法标准《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》
3 术语和定义
下列术语和定义重用于本文件。
3.1
膏体充填体sAlling body留在采空区内的音体充填材料凝固体。
3.2
膏体充填开采paste bill mining将膏体充填材料充填到不区控制上覆岩层移动的一种采煤技术
4 监测设备技术要求
4.1 一般要求
4.1.1 监测设备应防水、防爆。
4.1.2监测设备应布置在顶底板完好区域，且该区域充填密实，压力计应有效地放置底板上。
4.1.3 位移计与压力计安装时应与顶底板垂直，允许偏斜小于2”。
4.2 数据传输
应保证数据传输不间断。
4.3量程及精度
4.3.1 监测设备许用量程应小于最大量程的90%。
