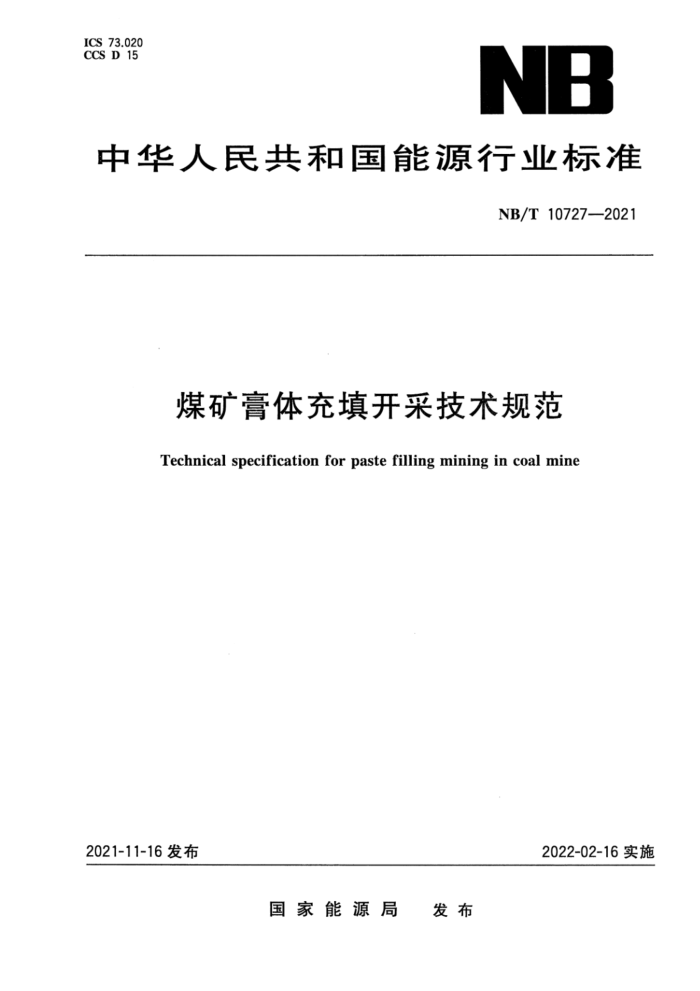

NB ICS 73.020 CCS D 15
中华人民共和国能源行业标准
NB/T 10727—2021
煤矿膏体充填开采技术规范Technical specification for paste filling mining in coal mine
2022-02-16实施2021-11-16发布
国 家 能 源 局
发 布
NB/T 10727-2021
煤矿膏体充填开采技术规范
1 范围
本文件规定了煤矿膏体充填开采技术的适用条件、系统布置、充采设备组成、工艺要求、地表变形及井下矿压监测等要求。
本文件适用于提高煤炭资源回收率、“三下一上”压煤安全开采、回收房柱式、条带式等遗留煤炷资源开采，矿区生态保护；煤矿矸石减量、建筑垃圾等固废无害化处理。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T13439—2018 矿用活塞式充填泵送机
3 术语和定义
下列术语和定义适用于本文件。3.1
膏体充填材料 paste filling material
膏体充填开采中将破碎的煤矸石、粉煤灰、炉渣、无害化建筑垃圾、风积砂、河沙、黄土、尾矿等材料与胶凝材料和水（可含添加剂或掺合料）按适当比例配合、均匀搅拌后充填到采空区的复合材料。3.2
膏体充填开采 paste backfill mining
将膏体充填材料充填到采空区控制上覆岩层移动的一种采煤技术。3.3
膏体充填采煤工作面 paste backfill mining face 可以实现采煤和膏体充填协同作业要求的工作面。3.4
膏体充填采煤液压支架 paste filling mining hydraulic support 可以实现采煤和膏体充填协同作业要求的液压支架。3.5
破碎筛分系统 crushing and screening system
将煤矸石、炉渣、无害化建筑垃圾等固体废弃物或其他骨料经破碎或筛分而制作成的满足充填膏体骨料级配要求的一种系统。3.6
膏体制备系统 paste preparation system
将膏体充填骨料与胶凝材料、添加剂和水按比例计量、输送、搅拌制成膏体充填材料的一种系统。NB/T 10727-2021 3.7
膏体输送系统 paste conveying system 将膏体充填材料安全输送至采空区的一种系统。3.8
充填封闭空间 filling enclosed space
由充填支架、隔离板、隔离墙和柔性封堵材料等联合作用，在采空区形成可防止膏体充填材料外漏的空间。3.9
膏体充填体 paste filling body 留在采空区内的膏体充填材料凝固体。
4 系统布置
4.1 地面膏体充填系统组成4.1.1 骨料破碎筛分系统
由前装机、给料机、破碎机、振动筛、骨料运输机、成品仓等设备及设施组成。4.1.2 膏体制备系统
由骨料储料仓、粉煤灰仓、胶凝材料仓、添加剂罐（仓）、供水装置、计量装置、材料输送装置和搅拌装置组成。
4.1.3 膏体输送系统
由充填泵、充填管道及配件（如地面充填管道、钻孔充填管道、干线充填管道、工作而充填管道、回水管道、管卡等）、管阀（如切换阀、清管阀、监测泄浆阀、保障阀、伸缩阀、旋转布料阀、万向节等）等组成。4.1.4 集中控制系统
由设备控制传感器、传输光缆和控制中心组成，能实现地面充填工艺系统的监测与控制实现无人值守自动化控制。4.1.5 其他辅助系统
由供水、供电、供暖、压风、防尘、降噪等系统组成。应能满足生产需求、清洗管道需求，符合防寒及环保相关规定。
4.2 地面膏体充填工艺流程
地面膏体充填工艺流程如图1所示。
