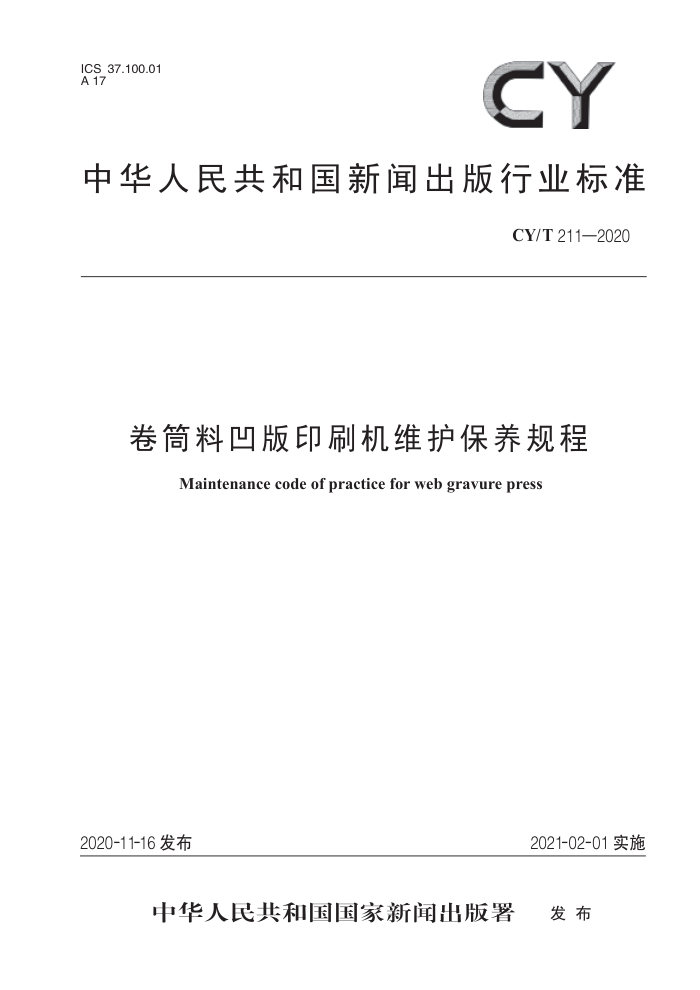

ICS 37.100.01
A17
CY
中华人民共和国新闻出版行业标准
CY/T 211-2020
卷筒料凹版印刷机维护保养规程
Maintenance code of practice for web gravure press
2020-11-16发布
2021-02-01实施
中华人民共和国国家新闻出版署 发布
CY/T 211—2020
目次
前言……………ⅢI
1范围…………………………………………………………………………………………………………1
2规范性引用文件……………………1
3术语和定义……………………………………………………………………………………………………1
4卷筒料凹版印刷机完好要求……………1
5卷筒料凹版印刷机维护保养项目 …………………………………………………………………………2
附录A(资料性附录)润滑表示例…………………………………………………………………………10
参考文献……………………………………………………………………………………………………11CY/T 211—2020
卷筒料凹版印刷机维护保养规程
1 范围
本标准规定了卷筒料凹版印刷机完好要求，基础维护保养、一般维护保养、重点维护保养和润滑保养的基本要求和具体内容。
本标准适用于卷筒料凹版印刷机及其联线设备的维护保养。平张凹版印刷机的保养可以参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所用的修改单)适用于本文件。
GB/T 4728 (所有部分)电气简图用图形符号
GB 5226.1-2008机械电气安全机械电气设备 第1部分：通用技术条件
GB/T 9851.5—2008印刷技术术语 第5部分：凹版印刷术语GB/T 28383—2012卷筒料凹版印刷机
3术语和定义
下列术语和定义适用于本文件。
3.1
基础维护保养basic maintenance由操作人员负责，每日或每班进行的维护保养。
3.2
一般维护保养general maintenance设备运行一个周期(每周、每月或每季等),以操作人员为主，维修人员配合开展的维修保养。
3.3
重点维护保养important maintenance
设备运行一个周期(每周、每月或每季等),以维修人员为主，操作人员配合开展保养，以维持设备的技术状况的检修形式。
4卷筒料凹版印刷机完好要求
4.1 正常情况下，速度不低于生产核定能力的80%。机器印刷稳定后，其成品合格率不应低于96%。
4.2主要部件配合达到初始工艺生产要求的精度，套准精度应符合GB/T 28383—2012的要求。
4.3传动系统运行正常，无异常声音和振动，无异常温升。
4.4操作系统执行准确。
4.5干燥系统正常，温度和风量满足印刷生产要求。
4.6供气系统正常，压力和流量在设备需求范围内。
4.7冷水供水系统正常，满足印刷生产制冷量要求。
4.8安全保护装置齐全、稳固，执行机构可靠。
