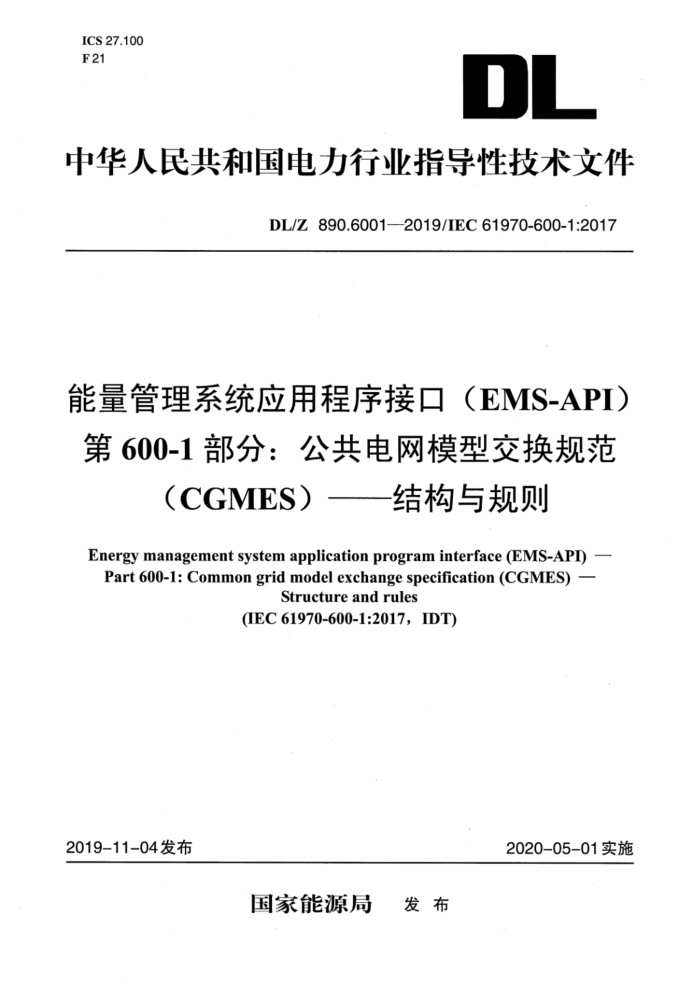

ICS 27.100
F21
中华人民共和国电力行业指导性技术文件
DL/Z 890.6001—2019/IEC 61970-600-1:2017
能量管理系统应用程序接口(EMS-API)
第600-1部分：公共电网模型交换规范(CGMES)——结构与规则
Energy management system application program interface (EMS-API)—Part 600-1: Common grid model exchange specification (CGMES)—Structure and rules(IEC 61970-600-1:2017,IDT)
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/Z890.6001—2019/IEC 61970-600-1:2017
目次
前言……………………………Ⅱ
引言………………………………………………………………………………………………………Ⅲ
1 范围………1
2规范性引用文件 ……………………1
3术语、定义和缩略语 ……………………………………………………………………………1
3.1术语和定义……………1
3.2 缩略语……………2
4 交换过程………3
5规范和功能…………4
5.1通用约束………………………………………………………………………………………………4
5.2模型权限集(MAS)………………………………………………………………………5
5.3 文件头…………………………………………………………………………………………………6
5.4 文件体…………6
5.5子集和实例文件类型 …………………………………………………………………………………7
5.6 文件交换…………11
5.7边界点-属性和位置……………………………………12
5.8 模型拼接过程…………………………………………………………………………………………14
5.9 RDF/XML模型的有效性………………………………………………………………………15
5.10 命名约定……………………………………………………………………………………………16
6 CGMES管理 ……………………18
6.1 概述…………18
6.2 CGMES的版本和子集………………………………………………………………………………18
6.3 一致性评估……………………………………………………………………………………20
6.4 实施过程………………………………………20
附录A(规范性附录)进一步限制命名的模板……………………………………………………………21
附录B(规范性附录)命名约定的具体规则总结……………………………………………………22
附录C(规范性附录)文件头导则…………………………………………………………………………25
附录D(规范性附录)PST变压器建模……………………………………………………………31
附录E(规范性附录)实现指南 ……………………………………………………………………………50
附录F(规范性附录)OCGMES子集版本……………………………………………………………59
参考文献…………………60
DL/Z 890.6001—2019/IEC 61970-600-1:2017
能量管理系统应用程序接口(EMS-API)第600-1部分：公共电网模型交换规范(CGMES)——结构与规则
1 范围
本文件规定了与CGMES相关的主要规则和要求，这些规则和要求对于通过CGMES实现互操作性以及满足业务流程要求是强制性的。本文件中，相关要求以表格形式列出。一些仅用于澄清的描述标示为“信息”。
属于CGMES的子集在IEC 61970-600-2部分定义。ENTSO-E网站提供了实现CGMES所需的相关技术信息和文件(即RDFS、OCL、XMI和HTML),这些信息和文件不受IEC或ENELEC的版权保护。
CGMES使用公开发布的公共信息模型(CIM)进行定义。CGMES还会发布后续版本，以符合新的电网运行规程或准则的要求。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
DL/T 890.452能量管理系统应用程序接口(EMS-API)第452部分：CIM稳态输电网络模型子
集(DL/T890.452—2018,IEC61970-452:2015,IDT)
DL/T 890.453能量管理系统应用程序接口(EMS-API)第453部分：图形布局子集(DL/T
890.453—2018,IEC 61970-453:2014,IDT)
DL/T 890.552能量管理系统应用程序接口(EMS-API)第552部分：CIMXML模型交换格式
(DL/T 890.552—2014,IEC 61970-552:2013,IDT)
DL/T 1080.4电力企业应用集成 配电管理的系统接口 第4部分：台账与资产管理接口(DL/T
1080.4—2010,IEC 61968-4:2007,IDT)
IEC 61970-456能量管理系统应用程序接口(EMS-API)第456部分：电力系统状态解子集[Energy
management system application program interface(EMS-API)- Part 456:Solved power system state profiles]
3术语、定义和缩略语
下列术语和定义、缩略语适用于本文件。注：对于CGMES中未规定的定义，应采用DL/T(Z)890标准中的定义。
3.1 术语和定义
3.1.1
公共电网模型交换规范common grid model exchange specification;CGMES
用于在电网调度控制中心之间交换电力系统模型的ENTSO-E规范，以进行双边的、区域的研究。注：CGMES基于CIM标准，并可进一步扩展以满足电网运行规程和项目的需求。该规范定义了一组数据模型交换子集。
3.1.2
子集profile唯一命名的类、关联和属性的子集，满足一个特定类型的接口且基于标准模型。
