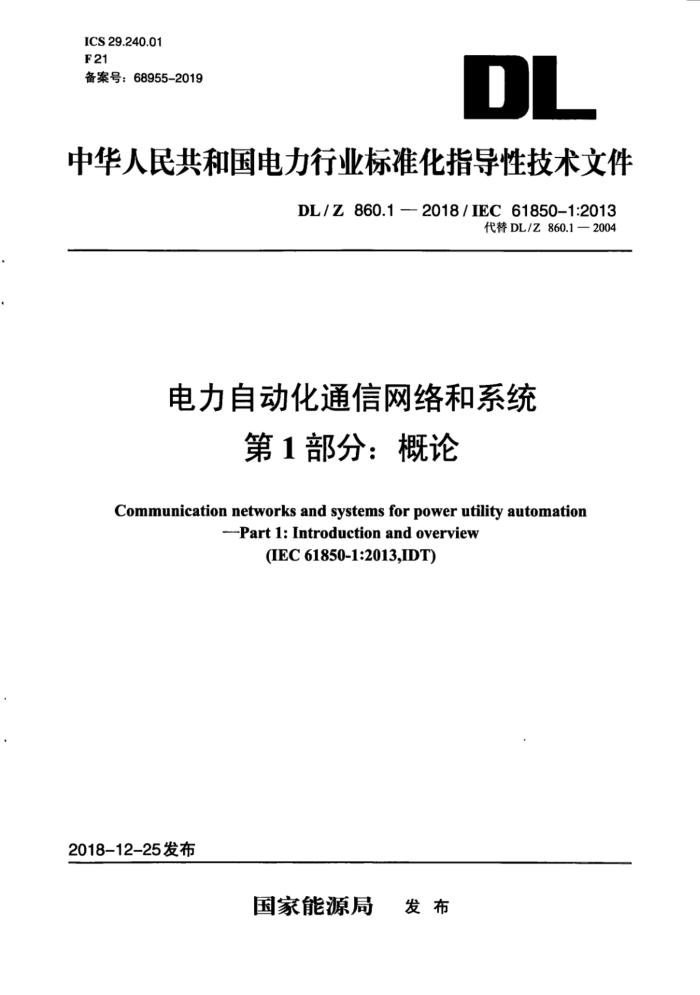

ICS 29.240.01
F21
DL
备案号：68955-2019
中华人民共和国电力行业标准化指导性技术文件
DL/Z 860.1—2018/IEC 61850-1:2013代替DL/Z 860.1— 2004
电力自动化通信网络和系统
第1部分：概论
Communication networks and systems for power utility automation
—Part 1:Introduction and overview(IEC 61850-1:2013,IDT)
2018-12-25发布
国家能源局 发布
DL/Z860.1—2018/IEC61850-1:2013
目次
前言…………………Ⅱ
1 范围…………1
2规范性引用文件………………………………1
3术语、定义和缩略语 …………………………………2
3.1术语和定义……………………………………2
3.2缩略语…………………………………………………………………………………………………4
4 目的……5
5 DL/T860标准方法……………5
5.1 应用范围………………5
5.2电力控制系统参考体系内的IEC61850………………………………………………………………6
5.3 智能电网标准参考体系下的TIEC61850…………………………………………………………6
5.4标准化方法…………………………………………………………………………………………7
5.5如何适应通信技术的快速发展…………………7
5.6 功能和通信接口的表达……………………………………………………………………………8
5.7物理通信系统的要求…………………10
6 DL/T860系列标准内容………………………………………………………………………………11
6.1 DL/T860总体要求(DL/T860.1～5)……11
6.2互操作性和一致性测试的三大支柱………………………………………………………………11
6.3了解DL/T860系列标准结构………………12
6.4 DL/T860数据建模……………………14
6.5 DL/T860通信服务……………………16
6.6 DL/T860系统描述语言…………………………………………………………………………17
6.7 DL/T860数据和通信安全………………………………………………………………………18
6.8 DL/T860一致性测试…………………………………………………………………………………18
6.9 UCA/IEC61850国际用户组…………………………………………………………………18
6.10 IEC61850的维护……………………………………………………………………………18
6.11质量保证过程……………………………19
7 DL/T860系统生命周期…………………………19
7.1 原因……………19
7.2 工程工具和参数………………………………………………………………………………19
7.3主要工具及配置数据流…………………………………………………………………………19
7.4 质量和生命周期的管理…………………………………………………………………………20
7.5 一般要求…………………………………………………………………………………20
DL/Z860.1—2018/IEC61850-1:2013
电力自动化通信网络和系统 第1部分：概论
1范围
本部分适用于电力自动化系统，它定义了该系统内智能电子设备之间的通信和相关的系统要求。本部分介绍和概述了本标准系列。它引用和可能包括了本标准系列其他部分的文字内容和图表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/Z 25320(所有部分)电力系统管理及其信息交换 数据和通信安全(GB/Z 25320,IEC
62351,IDT)
GB/T 5094.1工业系统、装置和设备以及工业产品 结构原理和参考代号 第1部分：基本规则(GB/T 5094.1—2018,IBC 61346-1:2009,IDT)
DL/T 667—1999远动设备和系统 第5部分：传输规约 第103篇 继电保护设备信息接口配套标准(IEC 60870-5-103:1997,IDT)
DL/T 634.5104远动设备和系统 第5-104部分：传输规约 采用标准传输协议子集的IEC60870-5-101网络访问(DL/T634.5104—2019,IEC 60870-5-104:2006,IDT)
DL/Z 860.2变电站通信网络和系统 第2部分：术语(DL/T 860.2—2006,IC 61850-2:2003,IDT)
DL/T 860.3变电站通信网络和系统 第3部分：总体要求(DL/T 860.3—2004,IEC 61850-3:2002,IDT)
DL/T 860.4电力自动化通信网络和系统 第4部分：系统和项目管理(DL/T 860.4—2004,IEC
61850-4:2002,IDT)
DL/T 860.5电力自动化通信网络和系统 第5部分：功能的通信要求和装置模型(DL/T 860.5—
2006,IEC 61850-5:2003,IDT)
DL/T 860.6电力自动化通信网络和系统 第6部分：与智能电子设备有关的变电站内通信配置描述语言(DL/T 860.6—2012,IEC 61850-6:2009,IDT)
DL/T 860.10电力自动化通信网络和系统 第10部分：一致性测试(DL/T 860.10—2006,IEC
61850-10:2005,IDT)
DL/T 860.71电力自动化通信网络和系统 第7-1部分：基本通信结构 原理和模型(DL/T 860.71一
2006,IEC61850-7-1:2003,IDT)
DL/T 860.72电力自动化通信网络和系统 第7-2部分：基本信息和通信结构 抽象通信服务接口(ACSI)(DL/T860.72—2004,IEC61850-7-2:2003,IDT)
DL/T 860.73 电力自动化通信网络和系统 第7-3部分：基本通信结构 公用数据类(DL/T
860.73—2004,IEC 61850-7-3:2003,IDT)
DL/T 860.74电力自动化通信网络和系统 第7-4部分：基本通信结构 兼容逻辑节点类和数据类(DL/T 860.74—2006,IEC61850-7-4:2003,IDT)
DL/T 860.7410 电力自动化通信网络和系统 第7-410部分：水力发电厂监视与控制用通信
(DL/T 860.7410—2016,IEC 61850-7-410:2012,IDT)
