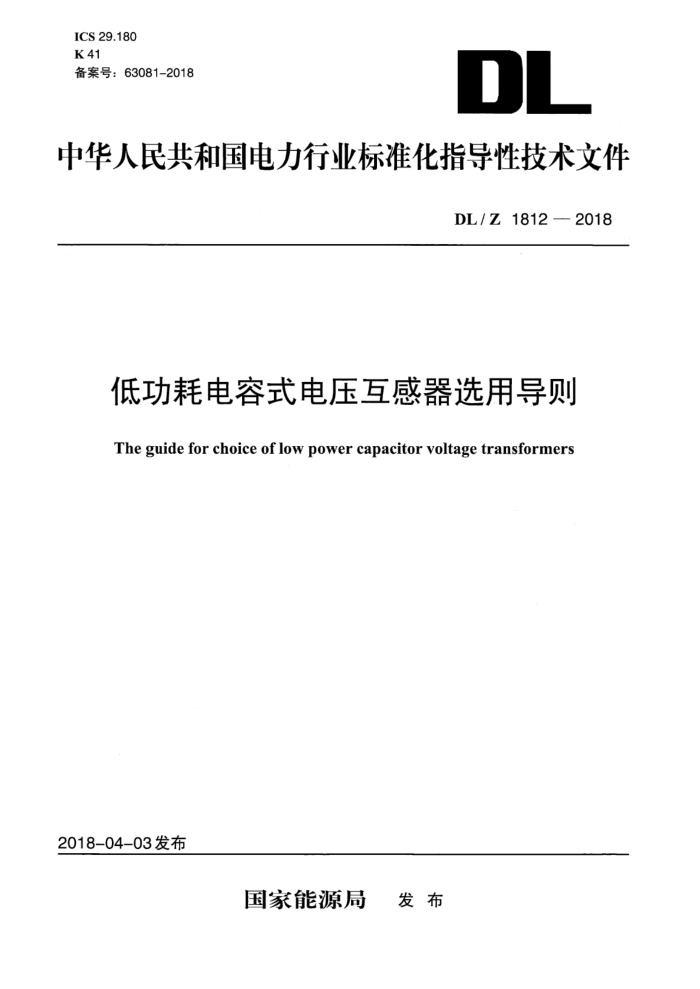

ICS 29.180
K41
备案号：63081-2018
中华人民共和国电力行业标准化指导性技术文件
DL/Z 1812—2018
低功耗电容式电压互感器选用导则
The guide for choice of low power capacitor voltage transformers
2018-04-03发布
国家能源局 发布
DL/Z1812—2018
目次
前言………………Ⅱ
1 范围………1
2规范性引用文件………………………1
3术语和定义 …1
4 使用条件…1
4.1一般要求…1
4.2正常使用条件………………1
4.3特殊使用条件………………2
5技术要求………3
5.1 额定电压及设备最高电压标准值………………………………………3
5.2额定输出值……………………………………………………………………………………………3
5.3标准准确级……………………………………………………………………………………………3
5.4额定电容………………3
5.5额定绝缘水平 ………3
5.6 外绝缘要求 ………4
5.7温升限值…………5
5.8短路承受能力…………………………………………………………………………………………………6
5.9铁磁谐振……………6
5.10暂态响应……………………6
5.11无线电干扰电压……6
5.12机械强度………7
5.13对载波附件的要求………………7
6结构与选型要求…7
6.1 结构要求 ……7
6.2 选型要求………………………………………………8
7 试验………8
7.1例行试验………………8
7.2型式试验………8
7.3特殊试验…9
8 标志……9
8.1电容器单元………9
8.2端子……………9
8.3铭牌………9
9 使用期限…………10
10包装、运输及贮存 ………………10
10.1包装…………10
10.2运输及贮存…………………………………………………………………………………………10
附录A(资料性附录)海拔校正系数………………12
DL/Z1812—2018
低功耗电容式电压互感器选用导则
1 范围
本指导性技术文件规定了低功耗电容式也压互感器的使用条件、技术要求、结构与选型要求、试验、标志、使用期限、包装、运输及贮存等。
本指导性技术文件适用于120kV≤Un≤800KV电压等级、频率为50uz的低功耗电容式电压互感器。2规范性引用文件
下列文件对于本文牛应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引中文件，其最新版本(包括所有的修改单)适用于本文件
GB/T 311.1绝缘配合第1部分：定义、原则和规则GB/T 13540高压开关设备和控制设备的抗震要求GB/T 20840.1 器 第1部分!通用技术要求
GB/T 20840.520B互感器 第5部分：电容式电压互感器的补充技术要求
GB/T 26218.40号秽条件下使用的高压绝缘子的选择和尺寸确定 第2部分：交流系统用瓷和玻璃绝缘子
GB 50260电力设施抗震设计规范JB/T 5895 地区绝缘子使用导则
3术语和定义
GB/T 20840.1和OBT 20840.5—2013界定的及下列术语和定义适用于本文件。
3.1
低功耗电容式电压耳感器low power capacitor voltage transformer额定输出值不大于 额定电容值不大于2000pF的电容式电压互感器。
4使用条件
4.1 一般要求
除非另有规定，低功耗电容式电压互感器额定性能的使用条件是4.2所列的正常使用条件。如果实际使用条件与正常使用条件不同，则低功耗电容式电压互感器应依据用户要求的任何特殊使用条件设计，或者须作适当调整(见4.3)。
4.2正常使用条件
4.2.1环境温度
环境温度分为3类，见表1。
