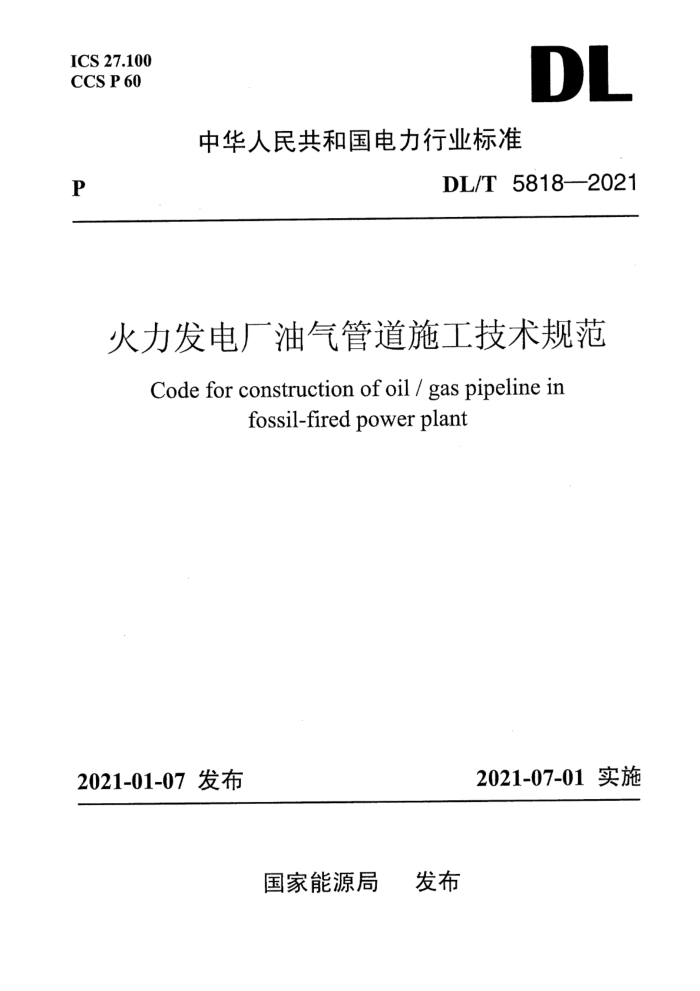

ICS 27.100
CCSP60
P
DL
中华人民共和国电力行业标准
DL/T 5818—2021
火力发电厂油气管道施工技术规范
Code for construction of oil/ gas pipeline infossil-fired power plant
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 5818—2021
目次
前言 ………………………………………………………………………Ⅲ
1总则………………………………………………………………1
2 术语……………………………………………………………2
3基本规定…………3
4 管道组成件验收与保管……………………………………………4
5管道安装…………………………………………………………5
5.1 一般规定 ……………………5
5.2 燃油管道安装…………………………………………………9
5.3 天然气管道安装………………………………………………11
5.4 氨管道安装…………………12
5.5 氢气管道安装………………………13
6 管道系统压力试验…………………………………………………15
6.1 一般规定 ………………………………………………………15
6.2 管道压力试验…………………………………………………16
7 管道吹扫…………………………………………………………19
8技术质量文件………………………………………………………21
附录 A 法兰垫片材料的选用 ……………………………………22
附录B 油气管道常用钢材数据……………………………………23
本规范用词说明 ………………………………………………………25
引用标准名录 …………………………………………………………26
附：条文说明 …………………………………………………………27
DL/T 5818—2021
1 总 则
1.0.1为了规范火力发电工程油气管道施工技术管理，进一步提高油气管道施工质量，确保安全生产，制订本规范。
1.0.2本规范适用于新建、扩建或改建的火力发电机组燃油、燃气、氢气、液氨等易燃易爆介质输送管道的施工。
1.0.3油气管道的施工，除应执行本规范规定外，还应执行国家、行业现行标准的有关规定。
DL/T 5818—2021
2术 语
2.0.1公称压力nominal pressure
与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识，它由字母PN和后跟无因次的数字组成。
2.0.2公称尺寸nominal size
用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径(用mm表示)等特征尺寸直接相关。
2.0.3管道piping
由管道组成件和管道支撑件等组成，用以输送、分配、混合、分离、排放、计量、控制流体流动。
2.0.4管道组成件piping components
用于连接或装配成管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门、滤网及补偿器等。
2.0.5管子pipe or tube
用于输送流体的横截面为圆形的管道组成件。
2.0.6管件pipe fittings
管道组成件的一个类别，包括弯管或弯头、三通、接管座、异径管和封头等。
2.0.7管道支吊架pipe supports and hangers
用于承受管道荷载、约束管道位移和控制管道振动，并将荷载传递承载结构的各种组件或装置的总称，但不包括土建的结构。
DL/T 5818—2021
3基 本 规 定
3.0.1管道施工前应有经审批的施工组织设计、施工方案等技术文件。
3.0.2管道安装前，设计及技术资料齐全，施工图纸应通过会检。
3.0.3施工单位应按照设计图纸进行管道安装，如需修改设计或采用代用材料时，应经设计单位确认并出具书面文件后执行。
3.0.4全过程实施绿色施工，应符合《建筑工程绿色施工规范》GB/T 50905和《建筑工程绿色施工评价标准》GB/T 50640相关规定。
3.0.5管道施工安全及环境应符合《电力建设安全工作规程 第1部分：火力发电》DL5009.1相关规定。
3.0.6管道预制配管宜在现场组合场或厂房进行，工厂化配管可按《电站配管》DL/T 850执行。
3.0.7管道及系统安装应全过程实施洁净化施工。
