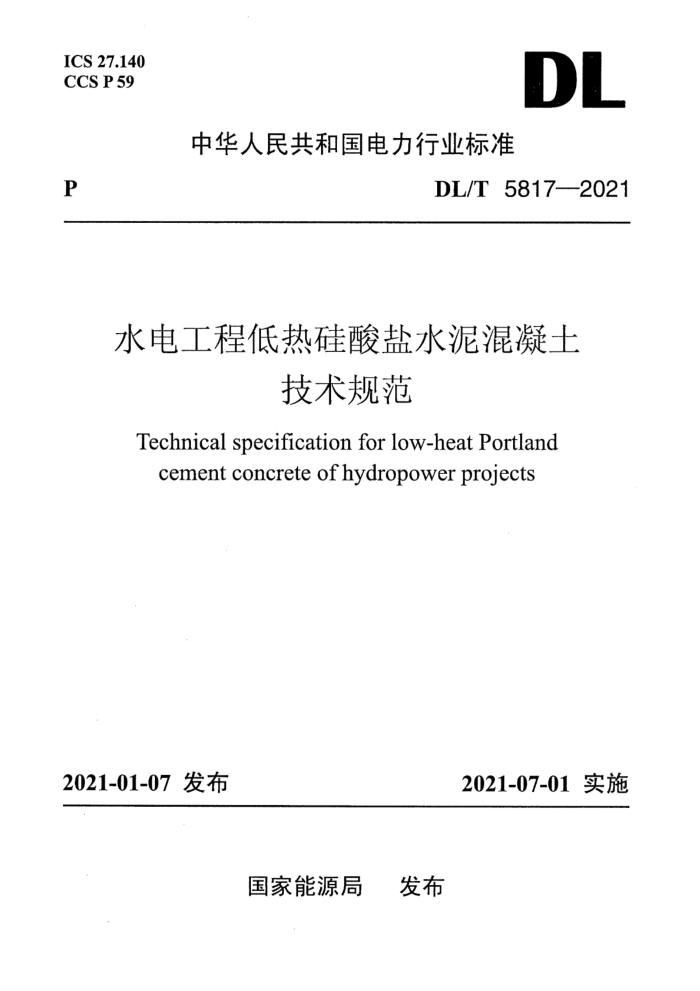

ICS 27.140
CCS P59
P
DL
中华人民共和国电力行业标准
DL/T 5817—2021
水电工程低热硅酸盐水泥混凝土技术规范
Technical specification for low-heat Portlandcement concrete of hydropower projects
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 5817—2021
目次
1 总则………………………………………………………………1
2 术语………………………2
3 混凝土原材料 ………………………………………………………3
3.1 低热硅酸盐水泥……………………………………………3
3.2 其他原材料 ……………………………………………………4
4 混凝土配合比…………………………………………………5
4.1 混凝土配合比设计……………………………5
4.2 外加剂适应性试验…………………………………………5
5 混凝土性能………………………………………………………6
6 混凝土施工………………………………………………………7
7 温度控制…………………………………………………………8
8 质量控制与检验…………………………………………………9
本规范用词说明 ……………………12
引用标准名录 …………………………………………………………13
附：条文说明 …………………………………………15
DL/T 5817—2021
1 总 则
1.0.1 为规范水电工程低热硅酸盐水泥混凝土的应用，保障工程质量，制定本规范。
1.0.2本规范适用于使用低热硅酸盐水泥混凝土的大、中型水电工程。
1.0.3低热硅酸盐水泥混凝土的应用应建立质量保证体系，对全过程进行质量检查与控制。
1.0.4低热硅酸盐水泥混凝土应用过程中的环境保护、职业健康安全等应符合国家有关规定。
1.0.5水电工程低热硅酸盐水泥混凝土，除应符合本规范外，尚应符合国家现行有关标准的规定。
DL/T 5817—2021
2术 语
2.0.1低热硅酸盐水泥low-heat Portland cement
以适当成分的硅酸盐水泥熟料，加入适量石膏，磨细制成的具有低水化热的水硬性胶凝材料。
2.0.2 低热硅酸盐水泥混凝土low-heat Portland cement concrete采用低热硅酸盐水泥作为主要胶凝材料配制的混凝土。
DL/T 5817—2021
3混凝土原材料
3.1 低热硅酸盐水泥
3.1.1水电工程用低热硅酸盐水泥的技术要求应符合表3.1.1的规定。其他要求应符合现行国家标准《中热硅酸盐水泥、低热硅酸盐水泥》GB/T 200的有关规定。
表3.1.1 低热硅酸盐水泥技术要求
项目
技术要求
备注
氧化镁
(%)
≤5.0
温控防裂要求较高时，低热硅酸盐水泥中氧化镁的
含量宜不小于4.0%;如果水泥经压蒸安定性试验合
格，则水泥中氧化镁的含量允许放宽到6.0%
碱含量
(%)
≤0.6
选择性指标。若使用活性骨料，用户要求提供低碱
水泥时，水泥中的碱含量不宜大于0.5%或由买卖双
方协商确定
三氧化硫
(%)
≤3.5
若有抗硫酸盐侵蚀要求，水泥中的三氧化硫含量不
宜大于2.5%或由买卖双方协商确定
烧失量
(%)
≤3.0
不溶物
(%)
≤0.75
比表面积
(m²kg)
≥250
温控防裂要求较高时，比表面积不宜大于340m²kg。
部分大于340m²kg的批次不应超过15%,且最大值
不应超过350m²kg,每20个批次评定一次
安定性
合格
凝结时间
(min)
初凝
终凝
≥60
≤720
