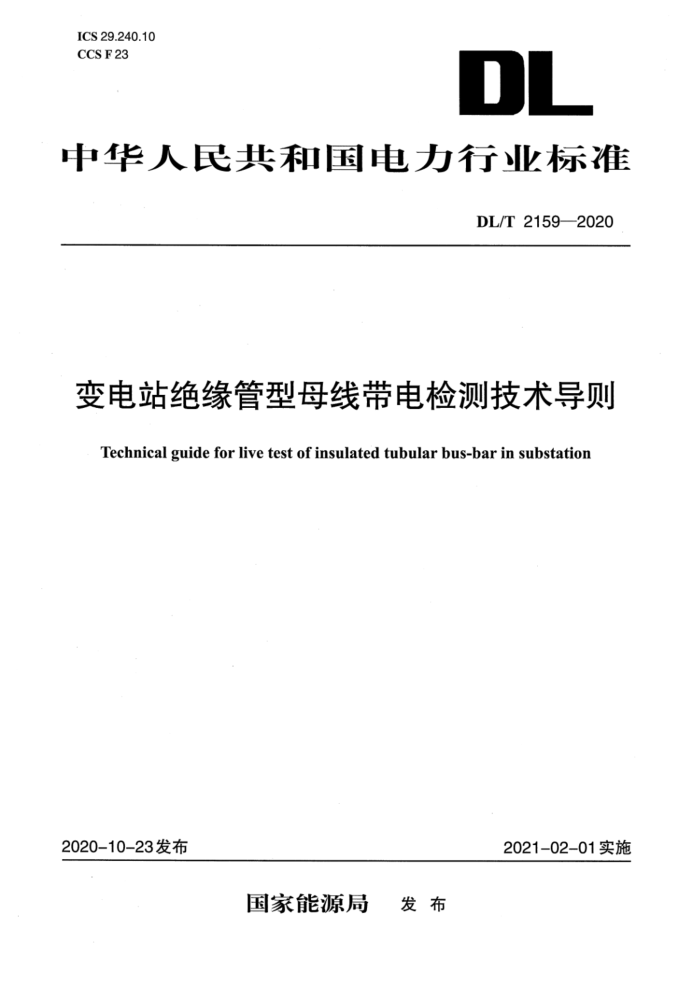

ICS 29.240.10
CCS F23
中华人民共和国电力行业标准
DL/T 2159—2020
变电站绝缘管型母线带电检测技术导则
Technical guide for live test of insulated tubular bus-bar in substation
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2159—2020
变电站绝缘管型母线带电检测技术导则
1 范围
本文件规定了变电站绝缘管型母线带电检测的基本要求、检测项目和检测要求。本文件适用于额定电压为35kV及以下电压等级的绝缘管型母线的带电检测。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 26860电力安全工作规程 发电厂和变电站电气部分DLT345—2019带电设备紫外诊断技术应用导则DL/T417-2019电力设备局部放电现场测量导则DL/T 664—2016带电设备红外诊断应用规范
3术语和定义
下列术语和定义适用于本文件。
3.1
绝缘管型母线insulated tubular bus-bar
管型导体外覆盖固体绝缘层且表面电位为零的母线设备，由绝缘管型母线本体及其附件组成。
3.2
绝缘管型母线本体insulated tubular bus-bar body管型导体外覆盖绝缘层且通过金属屏蔽层接地的一段母线。
3.3
绝缘管型母线附件insulated tubular bus-bar accessories
除绝缘管型母线本体外，构成母线设备导电通路的元件，包括母线的中间接头、终端和分支接头等。
3.4
相对温差relative temperature difference
两个对应测点之间的温升之差与其中较高温度点的温升之比的百分数。[来源：DL/T664—2016,3.2]
4基本要求
开展变电站绝缘管型母线的带电检测，应遵循如下要求：
a)绝缘管型母线存在重大家族缺陷时，开展带电检测；
b)绝缘管型母线经受了较为严重的不良工况，不进行测试无法确定其是否对设备运行状态有实质性伤害时，开展带电检测；
c)带电检测项目包括红外热像检测、接地电流测量和紫外成像检测，必要时可增加高频局部放电检测等项目；
