ICS 27.100
DL
P60
备案号：J2893-2021

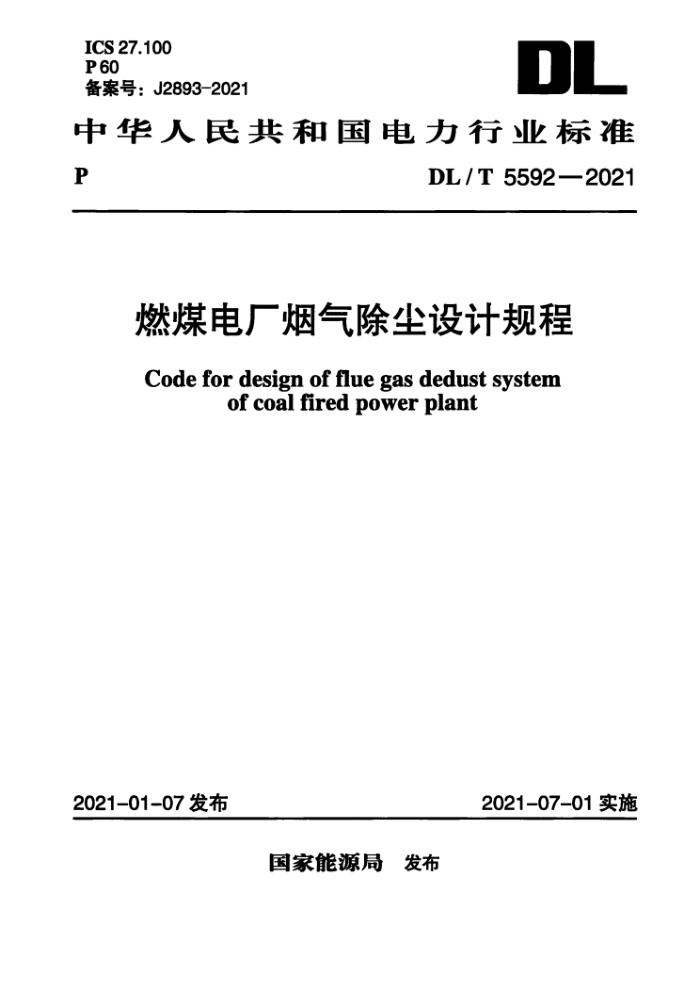

中华人民共和国电力行业标准PDL/T 5592—2021
燃煤电厂烟气除尘设计规程
Code for design of flue gas dedust systemof coal fired power plant
2021-01-07发布
2021-07-01实施
国家能源局 发布
目次
1 总则 …………………………………………………(1)
2 术语 ………………………………………………(2)
3 基本规定 ……………………………………………………(4)
4 烟气除尘技术选择 …………………………………………(5)
5 干式电除尘器 ………………………………………………(10)
5.1 原始参数 …………………………………………………………(10)
5.2 一般规定 …………………………………………………………(10)
5.3 低温电除尘器选用要求 ……………………………………………(12)
5.4 低低温电除尘器选用要求 ………………………………………(12)
6 袋式除尘器 ………………………………………………(15)
6.1 原始参数 ……………………………………………………………(15)
6.2 一般规定 ……………………………………………………………(15)
6.3 袋式除尘器选用要求 ………………………………………………(16)
6.4 辅助系统设计要求 ………………………………………………(18)
7电袋复合除尘器 ………………………………………(19)
7.1 原始参数 …………………………………………………………(19)
7.2 一般规定 ……………………………………………………………(19)
7.3 电袋复合除尘器选用要求 ………………………………………(20)
7.4 辅助系统设计要求 …………………………………………………(21)
8 湿式电除尘器 ………………………………………………(22)
8.1 原始参数 …………………………………………………………(22)
8.2 一般规定 ………………………………………………………(22)
8.3 湿式电除尘器选用要求 ……………………………………………(23)
8.4 辅助系统设计要求 ………………………………………………(24)
附录 A 烟尘浓度和灰硫比的计算方法 ……………………(26)
附录B 除尘设备选型主要参数表 …………………………(30)
本标准用词说明 …………………………………………………(36)
引用标准名录 ……………………………………………………(37)
附：条文说明 ……………………………………………………(39)
1 总 则
1.0.1 为了规范燃煤电厂烟气除尘系统设计，科学合理地进行除尘技术路线选择和除尘设备选型设计，制定本标准。
1.0.2本标准适用于燃煤电厂最大连续蒸发量为400t/h级及以上锅炉的烟气除尘设计。
1.0.3燃煤电厂烟气除尘系统设计应满足烟尘长期稳定达标排放的要求，同时兼顾安全可靠，技术成熟，经济合理，便于运行、检修和维护。
1.0.4燃煤电厂烟气除尘设计除应符合本标准的规定外，尚应符合国家现行有关标准的规定。2 术 语
2.0.1 标准状态 standard condition
温度为273.15K,压力为101325Pa时的状态，简称“标态”。本标准涉及的大气污染物浓度，如没有特别说明，均以标态下的干烟气、6%含氧量为基准。
2.0.2 烟尘排放浓度控制值emission concentration limita-tion of flue gas dust
环境影响评价批复意见要求的烟囱出口烟尘浓度限值(标态、干烟气、6%含氧量),简称“控制值”。
2.0.3 干式除尘器
dry dust collector
应用于非饱和烟气环境的电除尘器、袋式除尘器和电袋复合除尘器的统称。
2.0.4低温电除尘器 low temperature electrostatic precipita-tor
处理烟气温度高于酸露点，且不高于250℃的用于燃煤锅炉烟气治理的电除尘器。
2.0.5 低低温电除尘器 low-low temperature electrostatic pre-cipitator
处理烟气温度在酸露点以下，且用于燃煤锅炉烟气治理的电除尘器。
2.0.6 比集尘面积
specific collecting area
单位流量的烟气所分配到的集尘面积。它等于集尘面积与处理烟气量之比，单位为平方米每立方米每秒[m²/(m³/s)]。
2.0.7 灰硫比D/S ratio烟气中烟尘浓度(mg/m³)与SO₃浓度(mg/m³)之比，灰硫比的计算方法宜按本标准附录A执行。
2.0.8 袋式除尘器
fabric filter
利用过滤介质制成的袋状或筒状过滤元件来捕集含尘气体中烟尘的除尘器。
2.0.9过滤风速 filtration velocity
含尘气流通过滤料有效面积的表观速度，单位为米每分(m/
min)。
2.0.10 电袋复合除尘器electrostatic-fabric integrated precipi-tator
电除尘和过滤除尘机理有机结合的一种复合除尘器。
2.0.11 湿式电除尘器 wet electrostatic precipitator
应用于饱和湿烟气环境，采用水力清灰方式的电除尘器。
