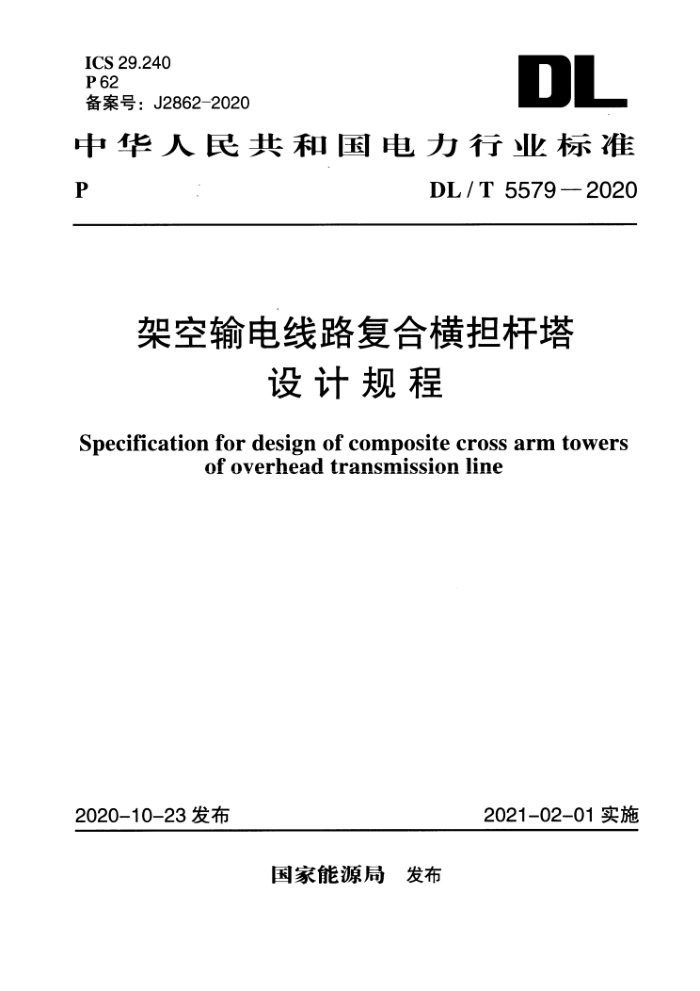

ICS 29.240
DL
P62
备案号：J2862-2020
中华人民共和国电力行业标准PDL/T 5579—2020
架空输电线路复合横担杆塔设计规程
Specification for design of composite cross arm towersof overhead transmission line
2020-10-23发布
2021-02-01实施
国家能源局 发布
目次
1 总则 …………………………………………………(1)
2 术语和符号 …………………………………………………(2)
2.1 术语 …………………………………………………………………(2)
2.2 符号 …………………………………………………………(2)
3 导线、地线布置 ………………………………………………(5)
3.1 电磁环境 ………………………………………………………(5)
3.2 导线、地线线间距离 …………………………………………(5)
4 绝缘配合 ……………………………………………………(7)
4.1 绝缘配置 ………………………………………………………(7)
4.2 空气间隙 ………………………………………………………(8)
5 金 具 …………………………………………………(9)
6 荷载 …………………………………………………(10)
7 结构设计 ……………………………………………………(11)
7.1 基本规定 …………………………………………………………(11)
7.2 材料 ………………………………………………………………(11)
7.3 构件及断面选择 ………………………………………………(12)
8 连接计算 ……………………………………………………(14)
9 构造要求 ……………………………………………………(15)
附录 A 典型复合横担的构成 …………………………………(16)
附录 B 线路柱式复合绝缘子轴心受压圆形构件
稳定性系数φ …………………………………………(17)
本标准用词说明 …………………………………………………(19)
引用标准名录 ……………………………………………………(20)
附：条文说明 ……………………………………………………(21)
1总 则
1.0.1 为了在架空输电线路复合横担杆塔设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本标准。
1.0.2 本标准适用于220kV及以上交流、直流架空输电线路复合横担悬垂杆塔的电气及结构设计。
1.0.3复合横担结构形式应结合本体工程量、路径走廊清理、运维检修等因素进行综合技术经济比较后合理选择。
1.0.4 架空输电线路复合横担杆塔设计除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
2 术语和符号
2.1 术 语
2.1.1复合材料 composite materials
由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观上组成具有新性能的材料。本标准所指复合材料为玻璃纤维(无碱玻璃纤维、E玻璃纤维)增强热固性树脂基材料。
2.1.2线路柱式复合绝缘子 post composite insulator of line
由承受负荷的绝缘芯体、外套和固定在绝缘芯体上的端头附件构成的绝缘子，用于承受输电线路导体的弯曲、拉伸、压缩和扭转负荷。
2.1.3绝缘弦杆 insulated chord
仅能承受拉力的绝缘构件，通常采用线路用悬式复合绝缘子构造。
2.1.4复合横担
composite cross arm
采用复合材料制造的架空输电线路杆塔横担，由线路柱式复合绝缘子、绝缘弦杆、横担端部连接钢部件等组成，也可单独由线路柱式复合绝缘子组成。
2.2 符 号
2.2.1 作用与作用效应：
f——线路柱式复合绝缘子构件的强度设计值；fx——线路柱式复合绝缘子构件的强度标准值；
f.——线路柱式复合绝缘子构件的抗压强度设计值；f—线路柱式复合绝缘子构件的抗拉强度设计值；N——轴心拉力或轴心压力设计值；
t——绝缘芯体与钢套管之间的连接强度设计值；k——绝缘芯体与钢套管之间的连接强度标准值；
M.、M,——绕x轴和y轴的弯矩设计值；M——弯矩设计值。
2.2.2 电工：
L。——海拔1000m时复合横担所需爬电距离；LH——高海拔地区复合横担所需爬电距离；
U——线路电压，对于交流线路取标称线电压，对于直流线路取标称电压；
Umh-。——相(极)对地最高电压；λ——统一爬电比距。
2.2.3 计算系数：
K。——复合横担爬电距离的有效系数；k——悬垂绝缘子串系数；m₁——特征指数；
Y。——线路柱式复合绝缘子构件的环境影响系数；Yt——线路柱式复合绝缘子构件的材料分项系数；——胶黏剂的材料分项系数；
m——因偏心引起的构件强度折减系数；k—因开孔引起的构件强度折减系数；φ——轴心受压构件的稳定系数；λ——构件长细比。
2.2.4 几何参数：
A——构件毛截面面积；An——构件净截面面积；D——导线水平线间距离；Dp——导线间水平投影距离；
Dx——导线三角排列的等效水平线间距离；D₂——导线间垂直投影距离；
