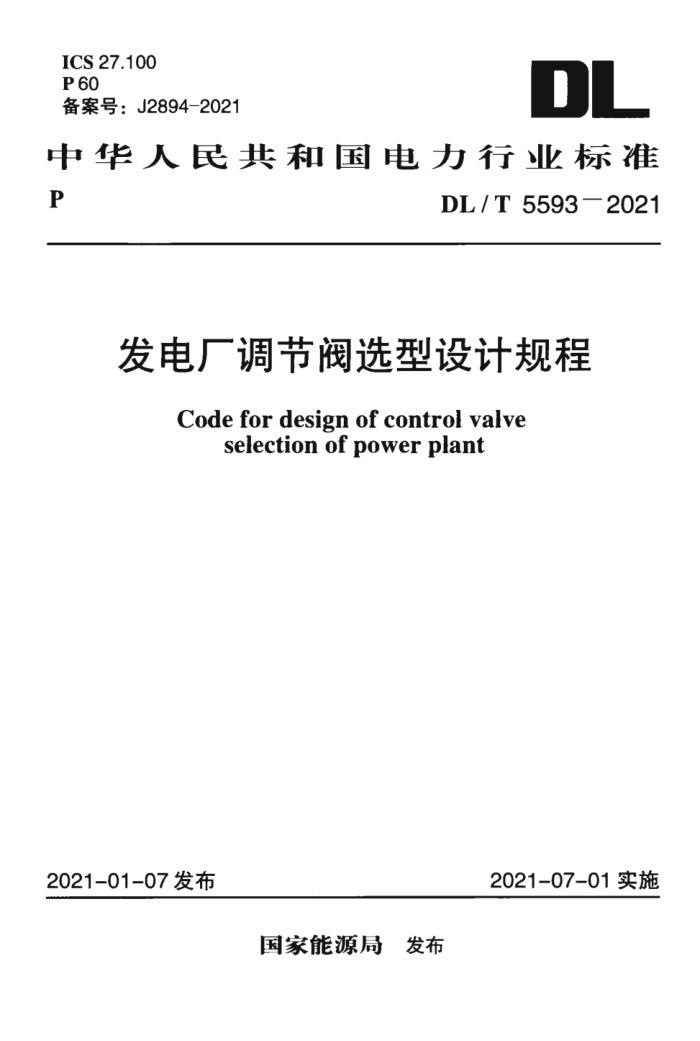

ICS 27.100P60备案号：J2894-2021
中华人民共和国电力行业标准PDL/T 5593-2021
发电厂调节阀选型设计规程
Code for design of control valveselection of power plant
2021-01-07发布
2021-07-01实施
国家能源局 发布
目次
1 总则 …………………………………………………(1)
2 术语 …………………………………………………(2)
3 基本规定 ……………………………………………………(4)
4 调节阀的选型原则 …………………………………………(5)
4.1 一般规定 ……………………………………………………(5)
4.2 调节阀类型的选择 ………………………………………………(5)
4.3 调节阀材料的选择 ……………………………………………(6)
4.4 调节阀流量特性的选择 ………………………………………(6)
5 调节阀的选型计算 …………………………………………(8)
5.1 一般规定 ………………………………………………………(8)
5.2 调节阀压差计算……………………………………………………(8)
5.3 调节阀流量系数计算 …………………………………………(9)
5.4 调节阀可调比验算 ………………………………………………(13)
5.5 调节阀开度验算………………………………………………(13)
6 执行机构选型 ………………………………………………(15)
6.1 一般规定 ………………………………………………………(15)
6.2 执行机构的选择………………………………………………(15)
附录 A 物理常数 ………………………………………………(17)
附录 B 调节阀类型修正系数 …………………………………(18)
附录C 气体压缩系数 ………………………………………(20)
本标准用词说明 …………………………………………………(21)
引用标准名录 ……………………………………………………(22)
附：条文说明 ……………………………………………………(23)1 总 则
1.0.1 为规范调节阀在发电厂系统设计中的选择和使用，保证系统安全、可靠、经济运行，制定本标准。
1.0.2 本标准适用于发电厂中蒸汽、水、油及天然气系统的调节阀选型及计算，不适用于核电厂核岛部分的调节阀选型设计。
1.0.3 发电厂调节阀的选型和计算除应符合本标准的规定外，尚应符合国家现行有关标准的规定。2术 语
2.0.1 调节阀
control valve
过程控制系统中由动力操纵来调节流体流量的装置。它由执行机构和阀门组成。执行机构能按照控制系统发出的信号，改变阀门内部节流件的位置。
2.0.2 执行机构
actuator
将信号转换成相应的运动，改变控制调节阀内部调节机构(节流件)位置的装置或机构。该信号或驱动力可以是气动、电动、液动或它们的任意一种组合。
2.0.3 基本误差 intrinsic error
调节阀的实际上升、下降特性曲线与规定的特性曲线之间的最大偏差，用调节阀额定行程的百分数表示。
2.0.4 回差 hysteresis error
同一输入信号上升和下降的两个相应行程值间的最大差值，以额定行程的百分数表示。
2.0.5 死区
dead band
输入信号正、反方向变化不致引起阀门流量有任何可察觉变化的有限区间，以调节阀输入信号量程的百分数表示。
2.0.6 行程 travel
阀内节流件从关闭位置起的位移。
2.0.7 额定行程 rated travel
节流件从关闭位置到指定全开位置上的位移。
2.0.8 额定行程偏差 rated travel error
实际行程与额定行程之差，用额定行程的百分数表示。
2.0.9 泄漏量 leakage在规定的试验条件下，流体通过安装后处于关闭状态的阀的流量。
2.0.10 流量系数 flow coefficient
用于说明在规定条件下调节阀通流能力的基本系数，目前常用的流量系数按不同的单位制有K,和C.。
2.0.11 额定流量系数 rated flow coefficient
额定行程下的流量系数值。
2.0.12 可调比R, rangeability
调节阀的可调比(可调范围)是指调节阀能够控制的最大流量Qm与最小流量Qmi之比，称为可调比R。。
2.0.13 固有可调比Rinherent rangeability
阀门厂提供的可调比是指在阀的前后压差为定值的条件下的可调比，称为固有可调比R。
2.0.14 实际可调比Rr actual rangeability
调节阀在实际使用中，当调节阀上压差随串联管道阻力改变时，调节阀的可调比会发生变化。此时调节阀实际所能控制的最大流量Q与最小流量Qmin之比称为实际可调比Rr。
2.0.15 阻塞流 choked flow
不可压缩或可压缩流体在流过调节阀时所能达到的极限或最大流量状态。无论是何种流体，在固定的入口(上游)条件下，阻塞流可由增大压差不能进一步增加流量加以证实。3 基本规定
3.0.1 调节阀的整机基本误差、回差、死区及额定行程偏差应符合现行国家标准《电站调节阀》GB/T 10869的有关规定。
3.0.2调节阀的固有流量特性偏差应符合现行国家标准《气动调节阀》GB/T 4213的有关规定。
3.0.3 调节阀正常运行时，在调节阀出口中心线同一水平面下游1m并距管壁1m处测其噪声，噪声声压级不应大于85dB(A)。
3.0.4 常闭调节阀泄漏等级不应低于现行国家标准《电站调节阀》GB/T 10869中规定的V级，常开调节阀泄漏等级不应低于现行国家标准《电站调节阀》GB/T10869中规定的IV级。
3.0.5 调节阀的公称压力、公称尺寸等技术要求应符合现行行业标准《电站阀门》NB/T 47044的有关规定。
3.0.6 调节阀的固有流量特性应根据使用条件确定，可采用线性、等百分比、快开等流量特性。
3.0.7 调节阀选型应符合现行行业标准《电站调节阀选用导则》DL/T 1536的有关规定。
3.0.8 调节阀电动和气动执行机构的工作条件应分别符合国家现行标准《电站阀门电动执行机构》DL/T 641和《气动调节阀》GB/T 4213的有关规定。
