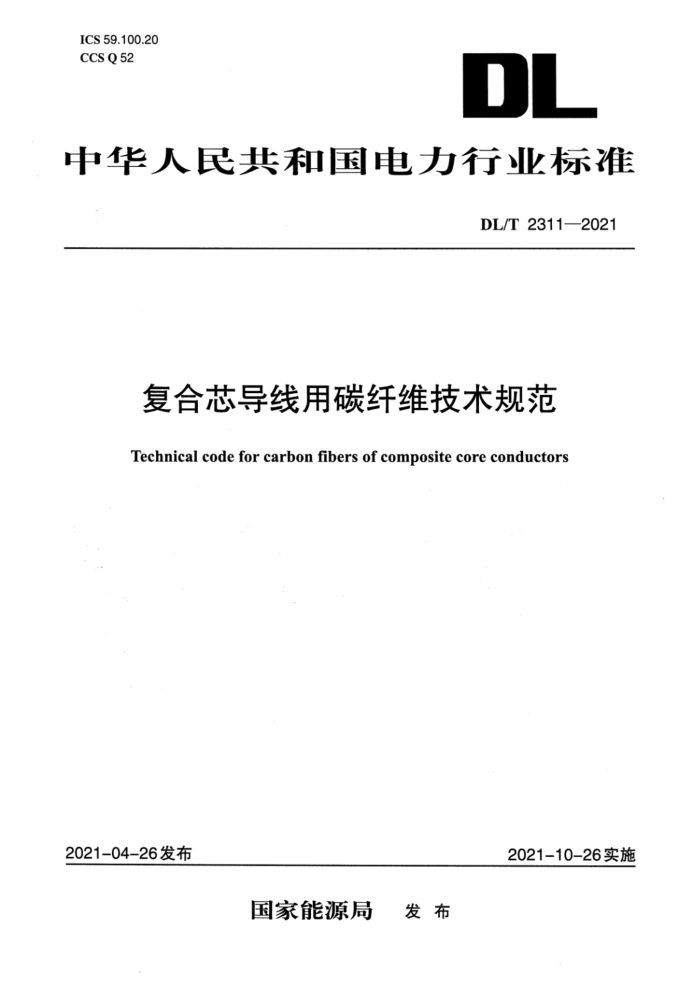

ICS 59.100.20
CCS Q52
中华人民共和国电力行业标准
DL/T 2311—2021
复合芯导线用碳纤维技术规范
Technical code for carbon fibers of composite core conductors
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2311—2021
复合芯导线用碳纤维技术规范
1 范围
本文件规定了复合芯导线用碳纤维的技术要求、试验方法、检验方法，以及包装、标志、产品交付、运输和贮存。
本文件适用于复合芯导线用碳纤维长丝。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志
GB/T1446纤维增强塑料性能试验方法总则GB/T 3362碳纤维复丝拉伸性能试验方法GB/T 26752聚丙烯腈基碳纤维
3术语和定义
GB/T26752界定的以及下列术语和定义适用于本文件。
3.1
复合芯导线composite core conductors由铝(或铝合金)线与复合材料芯同心绞合而成的导线。
3.2
碳纤维束起毛量fuzn mass of carbon fiber tow一定长度碳纤维绕辊摩擦通过后的毛丝质量。
4技术要求
4.1 外观
复合芯导线用碳纤维颜色为黑色，有光泽，外观均匀，无接头，纤维束间无粘连，无明显毛丝、毛团、异物。
4.2技术指标
复合芯导线用碳纤维的技术指标应符合表1的规定。
序号
1
表1复合芯导线用碳纤维的技术指标
项目
拉伸强度
拉伸强度离散系数
单位
MPa
%
技术指标
≥4900
单卷：≤6
DL/T 2311—2021
序号
项目
拉伸弹性模量
2
拉伸弹性模量离散系数
3
断裂伸长率
4
起毛量
12K²
5
线密度
24K
6
体密度
K是指纤维的数量，即1000根为1K。
表1(续)
单位
GPa
%
%
mg/50m
g/Km
g/Km
g/m³
技术指标
≥220
单卷：≤3
≥2
≤2.5
800±20
1600±30
1.79±0.02
5试验方法
5.1 外观
在正常光照下，目测检验。
5.2 技术指标
5.2.1拉伸强度及其离散系数、拉伸弹性模量及其离散系数、断裂伸长率、线密度、体密度应按GB/T3362的规定测定。
5.2.2起毛量按附录A的规定测定。
6检验方法
6.1 出厂检验
6.1.1 检验项目
出厂检验项目为外观、拉伸强度及其离散系数、拉伸弹性模量及其离散系数、断裂伸长率、起毛量、线密度和体密度。
6.1.2组批
同一生产线、同一批原材料、同一工艺，连续(不大于10天)稳定生产的同一牌号的产品为一批。
6.1.3抽样
按表2的规定随机抽取样品进行检验。
6.2型式检验
6.2.1 检验条件
有下列情况之一时，应进行型式检验：
a)新产品投产时；
