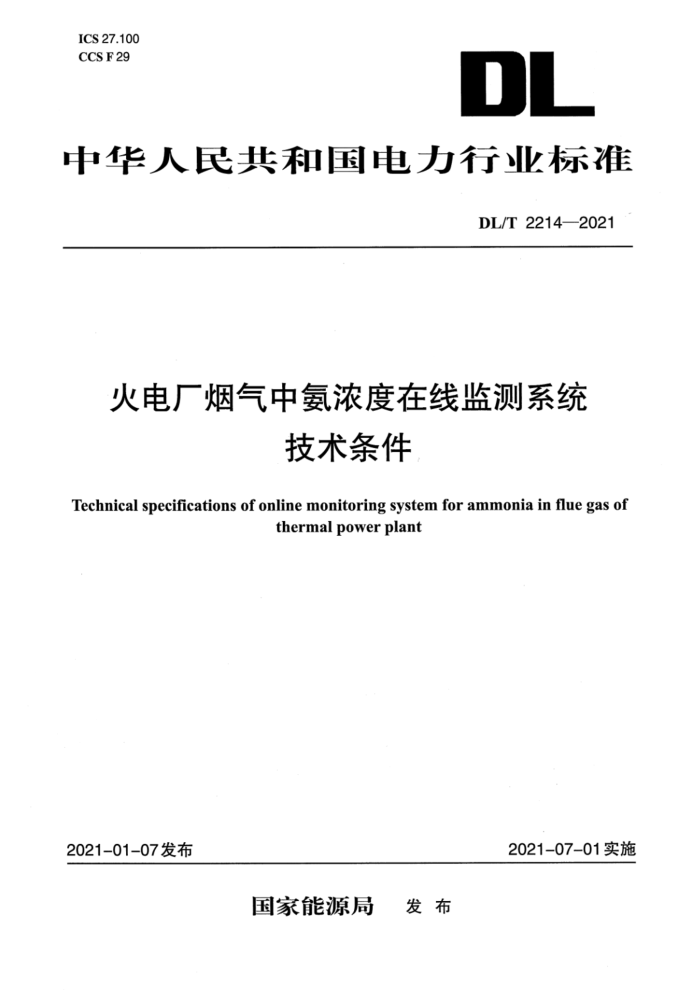

ICS 27.100
CCS F29
DL
中华人民共和国电力行业标准
DL/T 2214—2021
火电厂烟气中氨浓度在线监测系统技术条件
Technical specifications of online monitoring system for ammonia in flue gas ofthermal power plant
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2214—2021
火电厂烟气中氨浓度在线监测系统技术条件
1 范围
本文件规定了火力发电厂脱硝装置进、出口烟气中氨浓度在线监测系统的功能、性能和试验等基本技术要求。
本文件适用于火力发电厂脱硝装置进、出口烟气中氨浓度在线监测系统的选型。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志GB/T4208外壳防护等级(IP代码)GB/T9969工业产品使用说明书 总则GB/T 13384机电产品包装通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
火电厂烟气中氨浓度在线监测系统online monitoring system for ammonia in flue gas of thermalpower plant;AMS
安装于火力发电厂脱硝装置进、出口烟道，具有气样采集、氨浓度(标准状态、干基、6%O₂)测量、数据传输和其他辅助功能的系统。
3.2
AMS响应时间AMS response time
从AMS采样探头通入标准气体的时刻起，到氨分析仪表示值达到标准气体标称值90%或10%的时刻止，中间的时间间隔。包括管线传输时间和氨分析仪表响应时间。
4运行环境
AMS在以下环境中应正常工作：
a)室内环境温度：(15～35)℃;室外环境温度：(-20～60)℃;烟气温度：(250～400)℃。
b)相对湿度：≤95%。
c)大气压：(80～106)kPa。
d)供电电源：AC(220±22)V,(50±1)Hz。
注：低温、低压等特殊环境条件下，AMS的配置应满足当地环境条件的使用要求。
5技术要求
5.1 一般要求
5.1.1 外观及标志
a)AMS应具有铭牌，铭牌上应标有名称、型号、量程、制造厂家、出厂编号、生产日期等信息；
DL/T 2214—2021
b)AMS各部件表面应完好无损，无明显缺陷，各零部件连接可靠，各操作键、钮使用灵活，定位准确；
c)AMS标志清晰，涂色牢固，字符、标志易于识别；
d)AMS外壳或外罩应耐腐蚀、密封性能良好、防尘、防雨。
5.1.2测量方式
AMS应采用抽取式或原位式。
5.1.3测点数量
宜采用多点测量。
5.2安全要求
5.2.1 绝缘电阻
在环境温度为(15～35)℃,相对湿度不大于95%条件下，AMS电源端子对地或机壳的绝缘电阻不小于20MΩ。
5.2.2绝缘强度
在环境温度为(15～35)℃,相对湿度不大于95%条件下，AMS在1500V(有效值)、50 Hz正弦波实验电压下持续1min,不应出现击穿或飞弧现象。
5.2.3 AMS应具有漏电保护装置，具备良好的接地措施。
5.3功能要求
5.3.1 AMS应具备烟气采集功能，气样采集应采用抽取式或原位式。
5.3.1.1抽取式气样采集要求如下：
a)应具备加热、保温功能，加热温度不应低于260℃,温度应在AMS中显示并具备低温报警功能；
b)材质应选用耐高温、抗腐蚀和低吸附、不与气态污染物发生反应的材料，宜选用PTFE/PFA/316L材质或更高等级的材质；
c)应具备颗粒物过滤和反吹清扫功能，过滤器应至少能过滤5μm粒径以上的颗粒物；
d)样品传输管线长度不宜超过3m,应具备稳定、均匀加热的功能，加热温度不应低于260℃,温度控制精度优于±2℃;
e)采样泵真空度不低于60kPa,最大流量不低于5L/min;
f)采样流量应可调节并在系统中显示。
5.3.1.2原位式气样采集要求如下：
a)材质应选用耐高温、抗腐蚀和低吸附、不与气态污染物发生反应的材料，宜选用316L材质或更高等级的材质；
b)应具备颗粒物过滤和反吹清扫功能，过滤器应至少能过滤5μm粒径以上的颗粒物。
5.3.2 AMS应具备氨浓度分析、显示、超限报警功能，显示数据的更新时间不大于1s。
5.3.3 AMS应具备手动和/或自动方式进行零点和量程校准。
5.3.4 AMS应具备自动启动功能，掉电恢复供电后，可自动恢复运行状态。
5.3.5 AMS应具备一路或多路(4～20)mA氨浓度输出。
5.3.6 AMS至少应具备1路开关量输入节点和1路故障报警输出节点。
5.3.7 AMS宜具备一路RS485数字通信接口。
