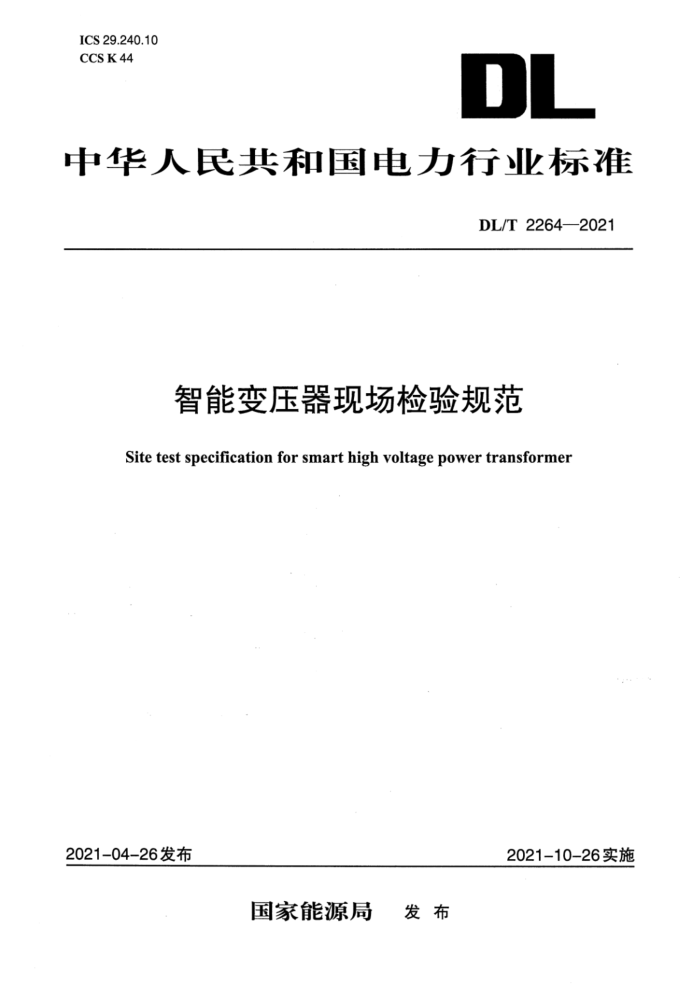

中华人民共和国电力行业标准
DL/T 2264—2021
智能变压器现场检验规范
Site test specification for smart high voltage power transformer
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2264—2021
智能变压器现场检验规范
1 范围
本文件规定了66kV及以上智能变压器现场检验的试验条件，试验项目和周期，试验内容、方法和要求，试验报告。
本文件适用于液浸式智能变压器的交接试验、现场例行试验和日常巡检。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7354高电压试验技术 局部放电测量
GB/T7597 电力用油(变压器油、汽轮机油)取样方法GB 50150电气装置安装工程 电气设备交接试验标准DL/T393-2010输变电设备状态检修试验规程DL/T448电能计量装置技术管理规程DL/T 722变压器油中溶解气体分析和判断导则DL/T860(所有部分)电力自动化通信网络和系统DL/T995继电保护和电网安全自动装置检验规程DL/T1411—2015智能高压设备技术导则
3术语和定义、缩略语
3.1 术语和定义
DL/T393—2010、DL/T 1411—2015界定的以及下列术语和定义适用于本文件。
3.1.1
智能变压器smart high voltage power transformer
具有测量数字化、控制网络化、状态可视化、功能一体化和信息互动化等技术特征的变压器，由变压器本体、传感器和变压器智能组件组成。
3.1.2
智能变压器本体body of smart power transformer由变压器器身、油箱、套管、储油柜和冷却装置等构成的变压器主设备整体。
3.1.3
变压器智能组件intelligent component of power transformer
智能变压器设备的组成部分，由多个智能电子装置集合而成，用于智能变压器本体的状态信号采集、运行控制、故障监测、非电量保护等全部或部分功能。
[来源：DL/T 1411—2015,3.3,有修改]
3.1.4
网络记录分析系统network record and analysis system实时监视、记录智能组件和站控层系统所有通信报文的计算机系统，能够将MMS、GOOSE和SV通信的原始报文记录存储为数据文件。通过对原始报文的分析，完成对智能组件和站控层系统信息流的检查。
3.1.5
现场例行试验site routine test
为获取设备状态量，评估设备状态，及时发现事故隐患，定期进行的各种带电检测和停电试验。[来源：DL/T393—2010,3.1.5,有修改]
3.2缩略语
下列缩略语适用于本文件。
CID:IED实例配置描述(configured IED description)
GOOSE:面向通用对象的变电站事件(generic object oriented substation events)OLTC:有载分接开关(on-load tap changer)
ICD: IED能力描述(IED configuration description)
IED:智能电子设备(intelligent electronic device)
SCD:变电站配置描述(substation configuration description)
SOE:事件顺序(sequence-of-events)SV:采样值(sampled value)
UHF:特高频(ultra high frequency)
XML:可扩展标记语言(extensible markup language)
4试验条件
智能变压器现场检验应具备以下条件：
a)应依托站内现有站控层设备、间隔层设备和过程层设备进行，典型的现场检验系统如图1所示；
b)应结合常规变压器设备现场检验项目进行；
c)应确认变压器智能组件与站控层系统间通信正常；
d)变压器智能组件及传感器的接地应满足设备本身技术要求；
e)交接试验时，应已经完成一次、二次施工工作；
变压器本体
智能变压器
三层两网系统
站控层系统
站控层
站控层网络
冷却
装置
铁芯
传感器
智能组件柜
主ED
过程层网络
间隔层
OLTc
功能IED
过程层
图1 智能变压器典型的现场检验系统示意图
