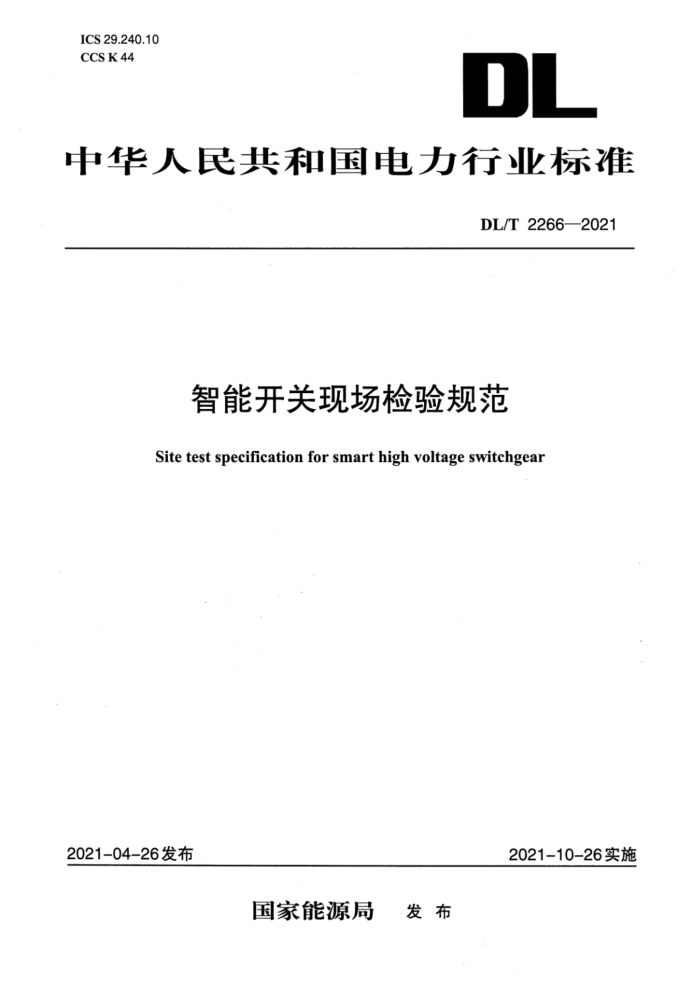

ICS 29.240.10
CCS K44
DL
中华人民共和国电力行业标准
DL/T 2266—2021
智能开关现场检验规范
Site test specification for smart high voltage switchgear
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2266—2021
智能开关现场检验规范
1 范围
本文件规定了额定电压在72.5kV及以上智能开关现场检验的试验条件，试验项目和周期，试验内容、方法和要求。
本文件适用于全部或部分采用六氟化硫气体作为绝缘介质智能开关的交接试验、现场例行试验、日常巡检。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 11023高压开关设备六氟化硫气体密封试验方法GB 50150—2016电气装置安装工程 电气设备交接试验标准DL/T 393-2010输变电设备状态检修试验规程DL/T448 电能计量装置技术管理规程
DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T617气体绝缘金属封闭开关设备技术条件DL/T860(所有部分)电力自动化通信网络和系统DL/T995继电保护和电网安全自动装置检验规程DL/T1411智能高压设备技术导则DL/T 1881—2018智能变电站智能控制柜技术规范
3术语和定义、缩略语
3.1术语
DL/T393—2010、DL/T 1411—2015、DL/T1881—2018界定的以及下列术语和定义适用于本文件。
3.1.1
智能开关smart high voltage switchgear
具有测量数字化、控制网络化、状态可视化、功能一体化和信息互动化等技术特征的开关，由开关本体、传感器和开关智能组件组成。
3.1.2
开关智能组件intelligent electronic device of switchgear
智能开关设备的组成部分，由多个智能电子装置集合而成，用于智能开关本体的状态信号采集、运行控制、故障监测、非电量保护等全部或部分功能。
[来源：DL/T 1411—2015,3.3,有修改]
3.1.3
智能控制柜intelligent control cabinet高压设备智能组件及本体汇控柜，为智能电子装置(IED)、网络通信设备，电气及通信接口等提供正常运行环境。
[来源：DL/T 1881—2018,3.1]
3.1.4
现场例行试验site routine test
为获取设备状态量，评估设备状态，及时发现事故隐患，定期进行的各种带电检测和停电试验。[来源：DL/T393—2010,3.1.5,有修改]
3.2缩略语
下列缩略语适用于本文件。
CID:IED实例配置描述(configured IED description)
GOOSE:面向通用对象的变电站事件(generic object oriented substation events)OLTC:有载分接开关(on-load tap changer)
ICD:IED能力描述(IED configuration description)
IED:智能电子设备(intelligent electronic device)
SCD:变电站配置描述(substation configuration description)
SOE:事件顺序(sequence-of-events)SV:采样值(sampled value)
UHF:特高频(ultra high frequency)
XML:可扩展标记语言(extensible markup language)
4试验条件
智能开关现场检验应具备以下条件：
a)应依托站内现有站控层设备、间隔层设备和过程层设备进行，其典型的现场检验系统如图1所示。
b)应结合常规开关设备现场检验项目进行。
站控层系统
智能控制柜
站控层交换机
开关设备控制器
间隔层设备
合并单元或
就地采集模块
过程层交换机
监测IED
过程层设备
监测接口
开关设备
控制接口
图1 智能开关现场检验系统示意图
