ICS 29.240.10
CCS K44
DL

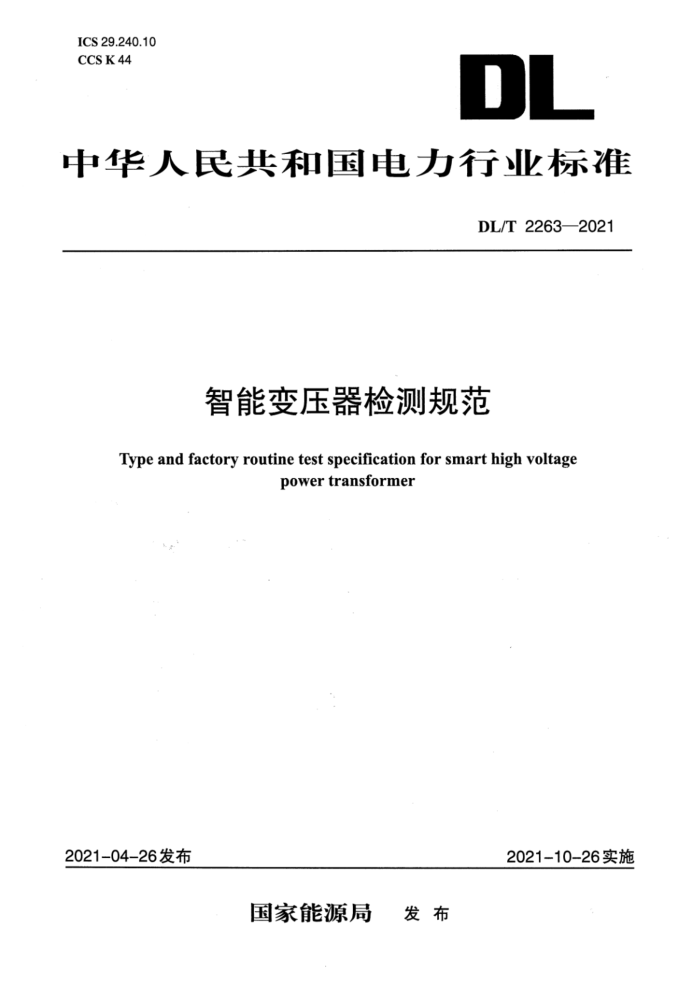

中华人民共和国电力行业标准
DL/T 2263—2021
智能变压器检测规范
Type and factory routine test specification for smart high voltagepower transformer
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2263—2021
智能变压器检测规范
1 范围
本文件规定了66kV及以上智能变压器的被试品要求，试验项目，试验内容、方法和要求及试验报告。
本文件适用于液浸式智能变压器的型式试验和出厂例行试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1094.1—2013 电力变压器 第1部分：总则
GB/T 1094.2电力变压器 第2部分：液浸式变压器的温升
GB/T 1094.3 电力变压器 第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
GB/T1094.4电力变压器 第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB/T 7354高电压试验技术 局部放电测量
GB/T 7597电力用油(变压器油、汽轮机油)取样方法GB/T 25931 网络测量和控制系统的精确时钟同步协议DL/T722变压器油中溶解气体分析和判断导则DL/T 860(所有部分)电力自动化通信网络和系统DL/T 1411—2015智能高压设备技术导则DL/T 1440智能高压设备通信技术规范
3术语和定义、缩略语
3.1 术语和定义
GB/T 1094.1—2013、DL/T 1411—2015界定的以及下列术语和定义适用于本文件。
3.1.1
智能变压器smart high voltage power transformer
具有测量数字化、控制网络化、状态可视化、功能一体化和信息互动化等技术特征的变压器，由变压器本体、传感器和变压器智能组件组成。
3.1.2
智能变压器本体body of smart power transformer
由变压器器身、油箱、套管、油枕和冷却装置等构成的变压器设备主体部分。
3.1.3
变压器智能组件intelligent component of power transformer
智能变压器设备的组成部分，由多个智能电子装置集合而成，用于智能变压器本体的状态信号采集、运行控制、故障监测、非电量保护等全部或部分功能。
[来源：DLT 1411—2015,3.3,有修改]
DL/T 2263—2021
3.1.4
变压器智能组件功能测试系统function test system of power transformer intelligent component
模拟站控层设备与变压器智能组件之间信息交互的计算机系统。具备人机交互界面，可与变压器智能组件各IED进行信息交互，并对各IED的智能化功能进行评估。
3.1.5
出厂例行试验factory routine test生产过程中，每台设备都要承受的试验。[来源：GB/T 1094.1—2013,3.11.1,有修改]
3.2缩略语
下列缩略语适用于本文件。
CID:IED实例配置描述(configured IED description)
GOOSE:面向通用对象的变电站事件(generic object oriented substation events)OLTC:有载分接开关(on-load tap changer)
ICD:IED能力描述(IED capacity description)
IED:智能电子设备(intelligent electronic device)
IRIG-B:“靶场仪器组”提出的B型标准时间码格式(inter-range instrumentation group time codeformats B)
SCD:变电站配置描述(substation configuration description)
SNTP:简单网络时间协议(simple network time protocol)
SOE:事件顺序(sequence-of-events)
SV:采样值(sampled value)
UHF:特高频(ultra high frequency)
4被试品要求
4.1被试品
智能变压器被试品包括智能变压器本体、传感器、变压器智能组件，一种典型的被试品、测试工具及附件的测试连接示意如图1所示。被试品宜使用独立电源供电，变压器智能组件功能测试系统的技术条件见附录A。
4.2 本体要求
智能变压器本体要求如下：
a)满足GB/T 1094系列标准中规定的试验准备要求；
b)试验开始前检查智能变压器电缆、光缆的连接情况，应与设计图纸保持一致。
4.3传感器要求
传感器要求如下：
a)传感器应已通过第三方型式试验；
b)变压器本体上安装的传感器类型、数量、安装位置和接地应与设计图纸保持一致，外观完好；
c)传感器的安装应牢固、可靠，安装后应保证变压器本体的密封性能、绝缘强度和机械强度满足相关要求：
d)除6.1~6.3试验项目外，试验前所有内外置传感器应按照实际运行方式安装调试完毕，传感器处于正常运行状态。
