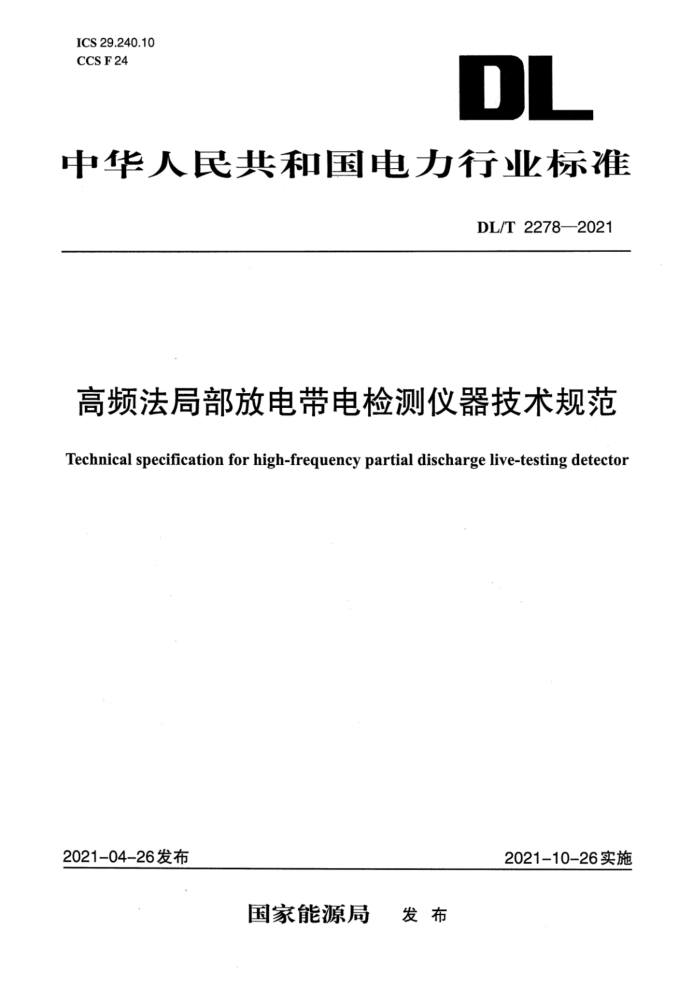

ICS 29.240.10
DL
CCSF24
中华人民共和国电力行业标准
DL/T 2278—2021
高频法局部放电带电检测仪器技术规范
Technical specification for high-frequency partial discharge live-testing detector
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2278—2021
高频法局部放电带电检测仪器技术规范
1 范围
本文件规定了高频法局部放电带电检测仪器的结构组成、技术要求、试验环境、检验规则及标志、包装、运输、储存等内容。
本文件适用于高频法局部放电带电检测仪器的设计、生产、采购和检验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7354—2018高电压试验技术 局部放电测量DL/T 417—2019 电力设备局部放电现场测量导则DL/T 2277—2021 电力设备带电检测仪器通用技术规范
3术语和定义
GB/T7354—2018、DL/T417-2019界定的以及下列术语和定义适用于本文件。
3.1
局部放电partial discharge; PD
设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其他位置。
注：导体(电极)周围气体中的局部放电有时称为“电晕”,这一名词不适用于其他形式的局部放电。“游离”是指原子与分子等形式的分离，通常不把“游离”这一广义性名词用来表示局部放电。
[来源：DL/T417—2019,3.1,有修改]
3.2
高频法局部放电检测high frequency partial discharge detection
在3MHz~30 MHz(HF)频段对局部放电脉冲电流信号进行采集、分析、判断的一种检测方法。
3.3
高频电流传感器high frequency current transformer;HFCT
用于将脉冲电流信号转化为电压信号的基于电磁感应原理的传感器，其主要工作频率为3MHz～30 MHz。
3.4
传输阻抗transfer impedance
Z(f)
当输入是正弦电流时，额定匹配阻抗下，输出电压幅值和对应输入电流幅值的比，Z()是频率f的函数。
[来源：GB/T7354—2018,3.9.1,有修改]
4结构组成
高频法局部放电检测仪一般由高频电流传感器、工频相位单元、信号采集单元、信号处理分析单DL/T 2278—2021
元等构成，组成结构如图1所示。
高频电流传感器获取局部放电信号，一般使用钳式高频电流传感器；工频相位单元获取工频参考相位；信号采集单元将局部放电和工频相位的模拟信号进行调理并转化为数字信号；信号处理分析单元完成局部放电信号的处理、分析。
高频电流
传感器
信号采集
单元
信号处理
分析单元
工频相位
单元
图1 高频法局部放电带电检测仪组成结构图
5 技术要求
5.1 一般要求
5.1.1使用环境条件
使用环境要求如下：
a)环境温度：-10℃～50℃。
b)环境相对湿度：5%～90%。
c)海拔：≤3000m。
5.1.2工作电源
使用以下直流或交流电源：
a)直流电源：5V～36V电池。
b)交流电源：电压220V(1±10%)、频率50 Hz(1±5%)。
5.2 通用技术要求
通用技术要求按照DL/T2277—2021中的相关内容执行。
5.3功能要求
5.3.1 基本功能
高频法局部放电带电检测仪器应满足的基本功能按照DL/T 2277—2021中5.2.1规定执行。按检测要求不同，分为巡检型高频法局部放电带电检测仪和诊断型高频法局部放电带电检测仪。
5.3.2巡检型专项功能
巡检型高频法局部放电带电检测仪的专项功能如下：
a)高频电流传感器可直接钳接在电气设备接地引下线或其他地电位连接线上，不应改变电气设备原有的连接方式，传感器应有参考方向标记；
b)应具备对局部放电信号幅值、频次、相位等基本特征参量进行检测和显示的功能，可提供局部放电信号幅值及频次变化的趋势图；
