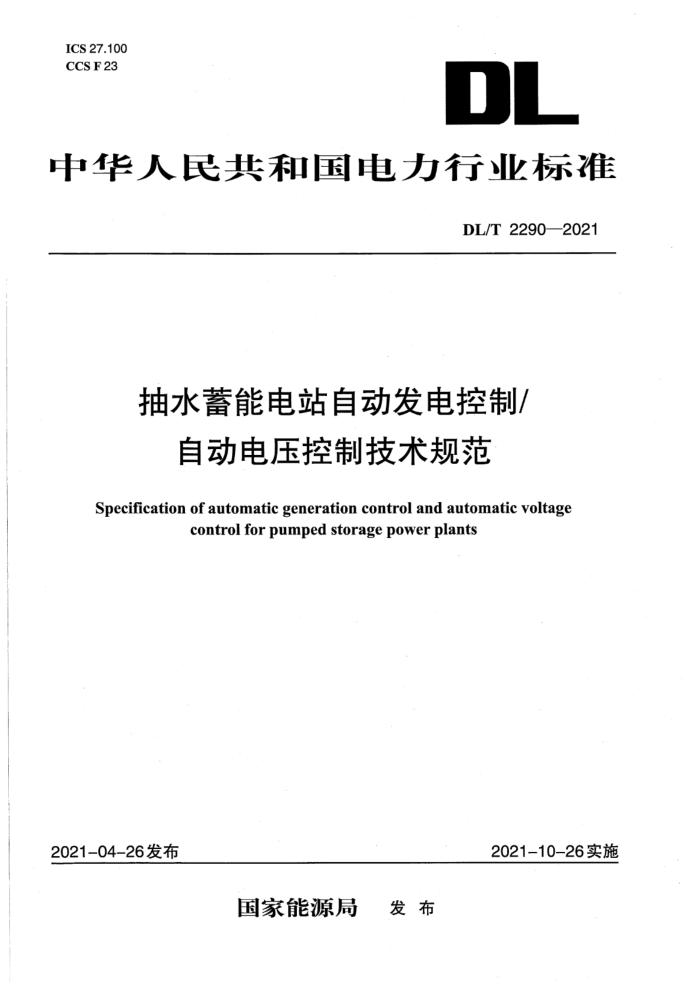

中华人民共和国电力行业标准
DL/T 2290—2021
抽水蓄能电站自动发电控制/自动电压控制技术规范
Specification of automatic generation control and automatic voltagecontrol for pumped storage power plants
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2290—2021
抽水蓄能电站自动发电控制/自动电压控制技术规范
1 范围
本文件规定了抽水蓄能电站自动发电控制(AGC)和自动电压控制(AVC)的控制方式、控制策略、安全策略和性能等方面的要求。本文件适用于抽水蓄能电站。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用手本文件；不注日期的引用文件，其最新版本(包插所有的修改单)适用于本文件。
DL/T 1802水电片月动发电控制及自动电压控制系统技术规范
3 术语和定义
本文件没有需要界定的术语和定义。
4 基本规定
4.1 AGC、AVC应功能完善、性能稳定、维护方便、模块化、可扩性好。
4.2 AGC、AVC应满足抽水蓄能电站及电网调度安全、稳定的要求。
4.3在异常情况下，AGC、AVC功能应能自动闭锁或自动退出。
4.4电站控制权分站控方式和远控方式。站控方式下，电站只接受站内指令；选控方式下，电站接受电网调度的调功指令、负荷曲线和电压曲线。抽水蓄能电站自动发电控制及自动电压控制数据要求见
附录A。
5 自动发电控制
5.1 控制方式
5.1.1 AGC应具有负荷曲线方式、负荷给定值方式，宜其有给定频率值方式。方式切换时应无扰动。
5.1.2负荷曲线方式时，AGC应读取负荷曲线的负荷值作为电站负荷控制值。
5.1.3负荷给定值方式时，AGC应将负荷给定值作为电站负荷控制值。
5.1.4给定频率方式时，AGC应根据网频实测值和给定值的偏差，自动转化为电站的功率偏差并调节负荷。
5.2控制与调节
5.2.1 AGC宜根据负荷给定值计算全站需要启动的机组台数。负荷给定值为正数时启动发电工况，为负数时启动水泵工况。
5.2.2 AGC控制机组水泵工况启动要求如下：
a)远控方式时，应使用静止变频器(SFC)启动。
b)背靠背启动时，宜选择电气连接最短、动用设备最少的两台机组。
DL/T 2290—2021
c)同时启动两台机组时，可根据相关设备状态及预设启泵规则，确定启泵组合。
5.2.3发电工况时，AGC有功分配方式应满足DL/T 1802的要求。
5.2.4停机时，AGC应根据电站负荷控制值和预设停机规则，完成机组停机。
5.3控制限制策略
5.3.1 应具有下列指令校核功能：
a)AGC对全厂有功功率给定值和负荷曲线进行校验，对于超出全厂可调上下限或超越变幅限值的指令拒绝接受并报警。
b)AGC避免机组在禁运区长期运行。
5.3.2应考虑以下运行限制条件：
a)避免机组频繁穿越禁运区。
b)同一引水隧洞不宜同时存在处于发电工况和水泵工况运行的机组。
5.3.3 电站控制方式切换时，应无扰动。
5.3.4出现异常时，应采用以下措施：
a)机组故障时，该机组自动退出AGC联控。
b)机组现地控制单元(local control unit,LCU)通信故障或有功功率采集异常时，AGC功能自动退出。
c)负荷曲线方式下未收到负荷曲线时，AGC功能自动退出。
d)远控方式下，远方通信中断时，自动切换至站控方式。
5.4性能要求
5.4.1 AGC功率调节时间不应大于30 s。
5.4.2 AGC合格率不应低于90%。
5.5一次调频和AGC的协调控制
5.5.1 一次调频优先。
5.5.2一次调频与AGC调节方向不一致时，应采取措施避免拉锯调节。
5.5.3水泵工况时，不宜参与一次调频。
6 自动电压控制
6.1 控制方式
6.1.1 AVC应具备母线电压曲线方式、母线电压值方式和无功给定值方式。方式切换时应无扰动。
6.1.2母线电压曲线方式时，AVC应读取电压曲线的电压值作为电站电压控制值。
6.1.3母线电压值方式时，AVC应将电压给定值作为电站电压控制值。
6.1.4无功给定值方式时，AVC应将无功给定值作为电站无功控制值。
6.2 控制与调节
6.2.1 AVC投入运行时，应在站控方式。可根据需要切换为远控方式。
6.2.2 AVC无功分配方式应满足DL/T 1802的要求。
6.3控制限制策略
6.3.1 应具有下列指令校核功能
