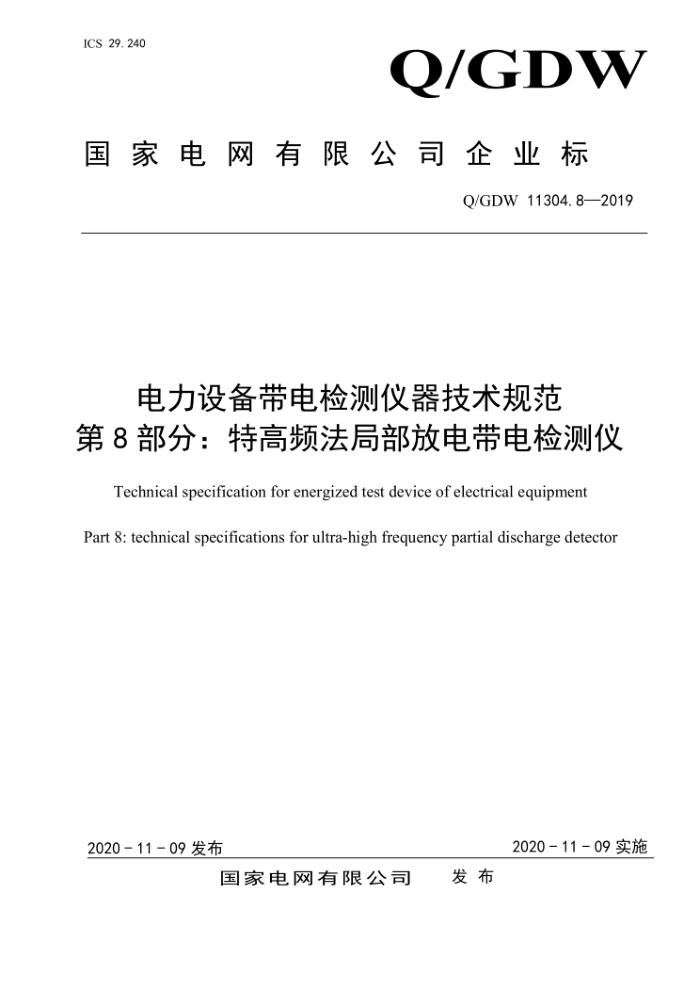

Q/GDW 11304.8-2019
电力设备带电检测仪器技术规范第8部分∶特高频法局部放电带电检测仪
Technical specification for energized test device of electrical equipmentPart 8:technical specifications for ultra-high frequency partial discharge detector
2020- 11-09实施
2020-11-09发布
目 次
前 言………………………………………………………………………………………………1
1范围…………………………………………………………………………………………1
2 规范性引用文件……………………………………………………………………………………1
3 术语和定义…………………………………………………………………………………………1
4检测原理……………………………………………………………………………………………………3
5结构组成及分类…………………………………………………………………………………………….3
6技术要求……………………………………………………………………………………………………3
7试验项目及要求……………………………………………………………………………………….4
8 检测规则………………………………………………………………………………………………………….6
9标志、包装、运输、贮存……………………………………………………………………………………………8
附录A（规范性附录）特高频法局部放电带电检测仪图谱数据格式规范……………………………10
附录B（规范性附录）特高频传感器平均有效高度测试方法……………………………………………20
附录C规范性附录）检测灵敏度与动态范围试验方法……………………………………………………………23
附录D（资料性附录） SF气体绝缘电力设备特高频局部放电缺陷模型…………………………………………….25
编制说明……………………………………………………………………………………………………………………………26
1 范围
本部分规定了特高频局部放电带电检测仪的组成部分、产品分类、技术要求、试验项目及要求、检验规则、标志、包装、运输、贮存的要求。
本部分适用于特高频局部放电带电检测仪（以下简称检测仪）的设计、生产、采购和检验。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件. 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志
DL/T 417—2006 电力设备局部放电现场测量导则
Q/GDW1168—2013 输变电设备状态检修试验规程
Q/GDW11304.1—2019 电力设备带电检测仪器技术规范 第1部分;带电检测仪器通用技术规范
3 术语和定义
下列术语和定义适用于本文件。
