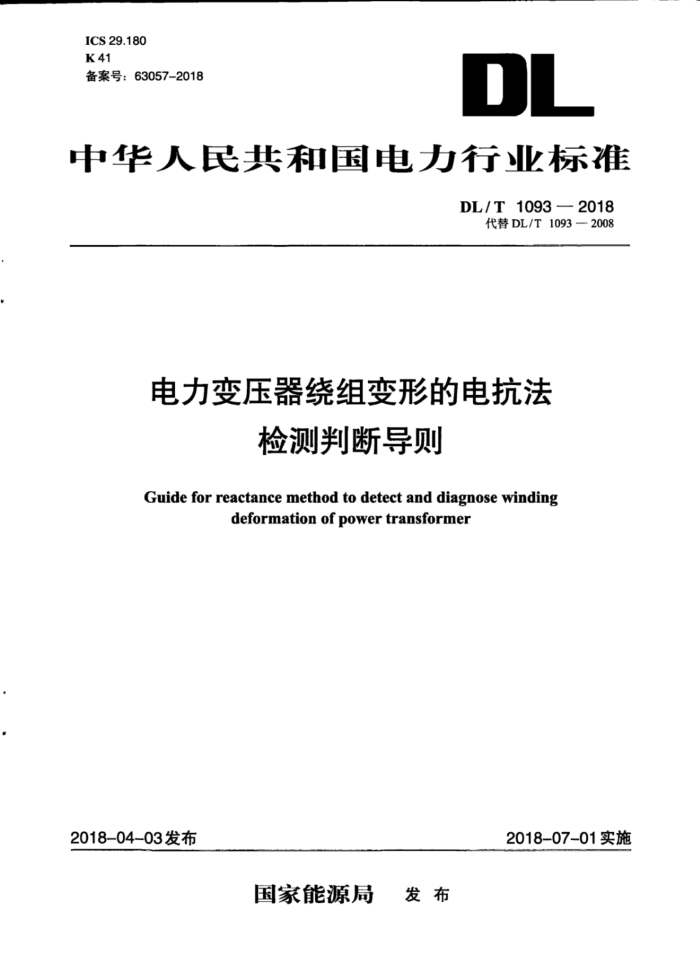

DL/T 1093-2018 代替DL/T 1093一2008
电力变压器绕组变形的电抗法检测判断导则
Guide for reactance method to detect and diagnose winding deformation of power transformer
2018-04-03发布
2018-07-01实施
前 言
本标准按照GB/T1.1——2009《标准化工作导则 第1部分∶标准的结构和编写》的规则编写。本标准是对 DLT1093—2008的修订。本次修订与原标准相比，除编辑性修改外，主要在以下方面有所变化∶
—修改了范围∶修改为"35kV 及以上电压等级的同心式绕组电力变压器及其他特殊用途的同心式绕组变压器"（见1，2008年版的第1章）;
—增加了术语和定义∶绕组变形（见3.1）;
—修改了术语和定义∶绕组动稳定状态参数（见3.4，2008年版的3.3）;
—修改了术语和定义∶一对绕组的短路阻抗（见3.5，2008年版的3.4、3.5）;
—修改了术语和定义∶漏电感（见3.7，2008年版的3.7）;
—删除了总则（见2008年版的第4章）;
—调整了判断原理在文中的位置（见第4章，2008年版的6.1）;
—修改了检测周期∶部分调整为"变压器出/时、交接时和必要时"（见5.1，2008年版的5.1）;
—修改了测试电源∶变压器绕组变形参数测试宜在交流工频电压下测量（见5.2.1，2008年版的5.2）;
—修改了检测参数∶将"测试"统一更改为"检测"，修改为"检测的应测最单相参数和三相参数，如有疑问时以单相参数为准"（见5.3.6，2008年版的5.4.1）;
—修改了选择绕组对∶将"测试绕组对"更改为"选择绕组对"，将"首次"更改为"出厂和交接时"（见5.4.1，2008年版的5.4.2）;
—修改了分接位置∶修改为"
—出厂和交接时，被加压绕组和被短接绕组均应包含最高分接位置、额定分接位置、最低分接位置;其他检测时机，测试运行分接位置。
—如有异常时可测试其他分接位置"（见5.4.2，2008年版的5.4.3）;
—修改了接线∶修改为"绕组参数测试的接线参见附录B"（见5.4.3，2008年版5.4.4）;
—删除了接线要求中"测100MVA以上容量变压器的绕组参数时"（见2008年版5.4.4）;
—修改了对测试仪器的要求∶仪器测试环境温度修改为-20℃～45℃（见 5.4.4，2008年版的5.4.5）;
—修改了判断方法∶结合测量绕组的直流电阻、绕组电容、绕组频率响应等分析，可使变压器绕组有无变形及其严重程度的判断更为准确、可靠（见6.1，2008年版的6.2）;
—删除了判断方法中"首次低电压电抗法检测后，可将测取的短路阻抗与铭牌上的同绕组对、同分接位置的短路阻抗相比"（见2008年版6.2）。
—增加了"对某些特殊变压器（如幅相分裂变压器）的判断，本导则规定的注意值仅供参考"（见6.2.5）;
—修改了附录A中A.2，依据GB/T1094.5—2018中表2系统短路视在容量修改了A.2系统阻抗参考值（见附录A.2，2008年版的表A.2）;
—修改了附录B中图B.3（见附录B.3，2008年版的B.3）;
一增加了附录C（资料性附录）试验测试报告基本模式（见附录C）。
本标准由中国电力企业联合会提出。
本标准由电力行业电力变压器标准化技术委员会（DLT C02）归口。
