ICS 29.240
CCS K45

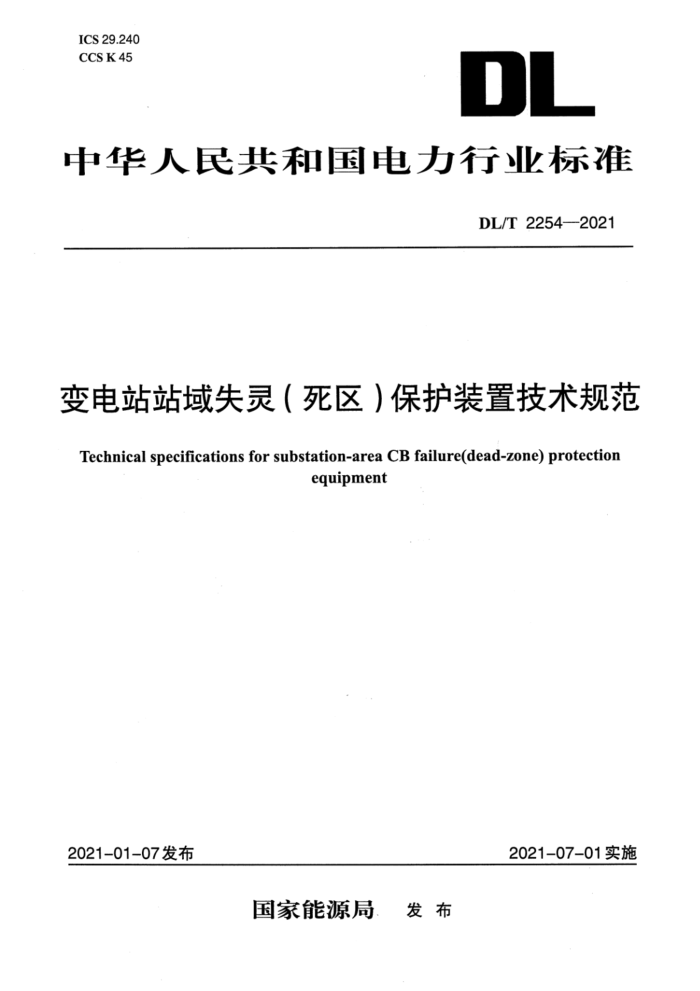

中华人民共和国电力行业标准
DL/T 2254—2021
变电站站域失灵(死区)保护装置技术规范
Technical specifications for substation-area CB failure(dead-zone) protectionequipment
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2254-2021
变电站站域失灵(死区)保护装置技术规范
1范围
本文件规定了采用3/2断路器接线形式变电站的站域失灵(死区)保护装置应遵循的设计要求、技术要求、功能及性能要求、检验方法、检验规则及对标志、包装、运输和贮存的要求。
本文件适用于3/2断路器接线形式变电站的站域失灵(死区)保护装置(以下简称“装置”)的设计、制造、调试、运行和维护。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志
GB/T2423.1电工电子产品环境试验 第2部分：试验方法 试验A:低温
GB/T2423.2电工电子产品环境试验 第2部分：试验方法 试验B:高温
GB/T 2423.3环境试验 第2部分：试验方法 试验Cab:恒定湿热试验
GBT2423.4电工电子产品环境试验 第2部分：试验方法试验Db交变湿热(12h12h循环)
GB/T 2423.10环境试验 第2部分：试验方法 试验Fe:振动(正弦)
GB/T 2423.22环境试验 第2部分：试验方法 试验N:温度变化
GB/T 2900.1 电工术语 基本术语
GB/T 2900.17电工术语 量度继电器
GB/T 2900.49电工术语 电力系统保护GB/T4208外壳防护等级(IP代码)
GB/T 4798.2电工电子产品应用环境条件 第2部分：运输GB/T7261继电保护和安全自动装置基本试验方法GB/T9361—2011计算机场地安全要求GB/T 11287-2000电气继电器 第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震
试验 第1篇：振动试验(正弦)
GB/T 13384机电产品包装通用技术条件GB/T14285继电保护和安全自动装置技术规程GB/T14537量度继电器和保护装置的冲击与碰撞试验
GB/T14598.3电气继电器 第5部分：量度继电器和保护装置的绝缘配合要求和试验
GB/T 14598.24量度继电器和保护装置 第24部分：电力系统暂态数据交换(COMTRADE)通用格式
GB/T 14598.26量度继电器和保护装置 第26部分：电磁兼容要求GB/T 14598.27—2017量度继电器和保护装置 第27部分：产品安全要求GB/T 17626.8电磁兼容 试验和测量技术 工频磁场抗扰度试验
GBT17626.9电磁兼容 试验和测量技术 脉冲磁场抗扰度试验
DL/T 2254—2021
GB/T17626.10电磁兼容 试验和测量技术 阻尼振荡磁场抗扰度试验GB/T 17626.17电磁兼容 试验和测量技术 直流电源输入端口纹波抗扰度试验
GB/T 17626.29电磁兼容 试验和测量技术 直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验
GB/T 19520.12电子设备机械结构482.6 mm(19 in)系列机械结构尺寸 第3-101部分：插箱及其插件
DL/T 478继电保护和安全自动装置通用技术条件
DLT 667远动设备及系统：第5部分传输规约 第103篇 继电保护设备信息接口配套标准DLT720电力系统继电保护及安全自动装置柜(屏)通用技术条件DL/T860(所有部分) 电力自动化通信网络和系统DL/T995 继电保护和电网安全自动装置检验规程
3 术语和定义
GB/T2900.1、GB/T2900.17、GB/T2900.49和DL/T478界定的以及下列术语和定义适用于本文件。
3.1
站域失灵(死区)保护substation-area CBF and dead-zone protection
通过获取本站多间隔以及对端站相关间隔模拟量和开关量信息，利用光纤通道进行站间信息快速交互实现综合判别，快速切除断路器失灵(死区)故障的一种站域系统性的保护。
3.2
失灵联跳保护CBF tripping protection
断路器失灵时，站域失灵(死区)保护联跳本站相关断路器，并向对端保护发送远方启动和远方跳闸命令的保护。
3.3
远方跳闸保护remote tripping protection
线路对侧站域失灵(死区)保护失灵联跳动作时，本侧站域失灵(死区)保护结合远方跳闸命令及就地判据实现跳闸的保护。
4总则
4.1 站域失灵(死区)保护应满足可靠性、选择性、灵敏性和速动性的要求。
4.2装置及回路应满足GB/T 14285、DL/T 478和DL/T 860系列标准的相关要求。
4.3装置通过获取本站多间隔以及对端站相关间隔的信息，快速切除断路器失灵(死区)故障，不应影响变电站原断路器死区、失灵保护装置的功能及回路。
4.4装置屏柜应满足DL/T 720的相关规定，根据装置功能逻辑设置足够的模拟量及开关量，按照“功能分区、端子分段”的原则，合理安排模拟量及开关量的端子排布置。
5设计要求
5.1 装置应使用电流互感器P级绕组。
5.2装置所接入的电流互感器二次绕组及电流互感器变比应合理配置，宜采用独立绕组，应保证绕组负载不超过其额定容量。
5.3配置常规互感器时，装置采样应通过二次电缆直接接入。
5.4装置与全光纤电流互感器合并单元之间宜采用点对点方式通信，实现采样。
5.5启动失灵开入不应经重动继电器。DL/T 2254-2021
6技术要求
6.1环境条件
6.1.1正常工作大气条件
装置正常工作大气条件应符合下列要求：
a)环境温度：-10℃～55℃。
b)相对湿度：5%～95%(装置内部既无凝露，也不应结冰)。
c)大气压力：80kPa～106kPa。
6.1.2试验基准大气条件
装置正常试验大气条件应符合下列要求：
a) 环境温度：20±5℃。
b)相对湿度：45%～75%。
c)大气压力：86kPa～106 kPa。
6.1.3贮存、运输环境条件
装置的贮存、运输环境条件应符合下列要求：
a)储存环境温度为-25℃～55℃,相对湿度不大于85%。
b)运输环境温度为-25℃～70℃,相对湿度不大于85%。
当贮存、运输环境条件超出上述范围时，由用户与制造商商定。
6.1.4周围环境
装置的安装环境应符合下列要求：
a)应遮阳、挡雨雪，防雷击、沙尘，通风。
b)不允许有超过6.7规定的电磁干扰存在。
c)场地应符合GB/T9361—2011中B类安全要求的规定。
d)使用地点不出现超过GB/T 11287—2000规定的严酷等级为1级的振动。
e)无爆炸危险的介质，周围介质中不应含有能腐蚀金属、破坏绝缘和表面镀覆及涂覆层的介质及导电介质，不允许有明显的水汽，不允许有严重的霉菌存在。
f)安装场所有可靠的接地点，并符合相关标准的规定。
6.1.5特殊使用条件
当超出6.1.1、6.1.3、6.1.4规定的正常工作条件时，由用户与制造商商定。安装地点环境温度明显超过6.1.1正常工作环境条件时，优先选用的环境温度范围规定为：
a)特别寒冷地区：-25℃～55℃;
b)特别炎热地区：-10℃～70℃。
6.2额定电气参数
6.2.1 直流电源
装置直流电源应符合下列要求
