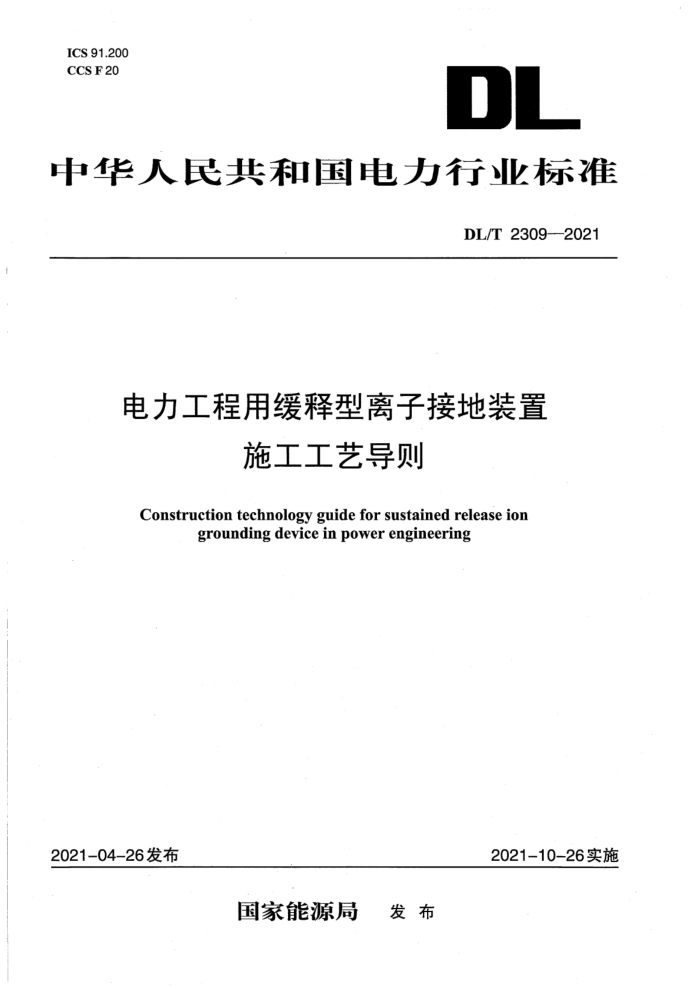

ICS 91.200
CCS F20
DL
中华人民共和国电力行业标准
DL/T 2309—2021
电力工程用缓释型离子接地装置施工工艺导则
Construction technology guide for sustained release iongrounding device in power engineering
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2309—2021
电力工程用缓释型离子接地装置施工工艺导则
1 范围
本文件规定了电力工程用缓释型离子接地装置的施工准备、施工工艺、施工验收等。本文件适用于发电、输变电、配电等电力工程用缓释型离子接地装置的施工。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件，
GB 3095环境空气质量标准
GB 15618土壤环撑质量 农用地土壤污染风险管控标准(试行)GB 50169电气装罚安装工程 接地装置施工及验收规范GB50870建筑施工安全技术统一规范
DL/T 1314电分工程用缓释型离子接地装置技术条件DL/T 1342电气接地工程用材料及连接件
3 术语和定义
下列术语和定义适用于本文件。
3.1
缓释型离子接地装置sustained release ion grounding device
一种由金属管体、外填料(3.2)、内填料(3.3)及连接线组成，能缓慢释放离子降低接地电阻的接地装置，如图1所示。又称电解离子接地体。
[来源：DL/T 1314-2013、3.1,有修改]
土壤
连接线-
外填料
金属管体
内填料
图14
缓释型离子接地装置示意图
DL/T 2309—2021
3.2
外填料external filling
包裹在金属管体周围，能降低装置的接地电阻并延缓金属管体腐蚀的一种材料。[来源：DL/T1314—2013,3.2]
3.3
内填料internal filling
填充于金属管体内部，并通过金属管体缓慢释放离子到周围土壤中，降低接地装置周围土壤电阻率的一种材料。
[来源：DL/T1314—2013,3.3,有修改]
3.4
放热焊接exothermic welding
利用金属氧化物和铝之间的氧化还原反应，释放出大量的热量和高温熔融金属来进行焊接的方法。
[来源：DL/T1314—2013,3.4]
4一般要求
4.1缓释型离子接地装置应符合DL/T1314的规定。
4.2缓释型离子接地装置连接线的连接应满足动热稳定性的要求。
4.3缓释型离子接地装置施工安全技术措施，应符合GB 50870的规定。施工时，应避免对已有地下设施的破坏和对已投运电力设备安全产生影响。
4.4缓释型离子接地装置施工过程中，应采取环境保护措施。对空气质量的影响，应符合GB 3095的规定。对土壤环境质量的影响，应符合GB15618的规定。
4.5缓释型离子接地装置的设计寿命应与地面工程的使用年限一致。
5施工准备
5.1 施工方案
5.1.1 根据施工图纸和施工现场情况，编制施工方案。
5.1.2施工方案应包括缓释型离子接地装置的布置定点、施工流程及施工工艺等内容。
5.1.3 缓释型离子接地装置的布置定点，应依据设计图纸，结合现场实际情况，因地制宜地确定。施工前施工单位应加强与建筑工程、电气工程的作业协调。
5.1.4缓释型离子接地装置的施工流程可包括施工准备、接地沟开挖与钻孔、缓释型离子接地装置安装、缓释型离子接地装置与接地网连接、连接接头防腐蚀处理、接地沟槽的回填、施工验收等。
5.1.5钻孔施工前应评估塌陷风险，必要时，采取塌陷防范措施。
5.1.6接地沟槽开挖的宽度、深度，钻孔的深度、直径，应符合设计要求。
5.2施工设备
5.2.1 外填料需要调和搅拌时，宜使用手持式低速搅拌器、滚筒式搅拌机进行混料。滚筒式搅拌机的滚筒容积宜大于100L。
5.2.2金属管体采用垂直形式和斜井形式安装时，设备钻孔能力应满足对孔径、孔深、地质结构、施工效率的实际需要。
5.2.3多根金属管体连接，必要时，应配置金属管体防坠落保护装置。
5.2.4连接线使用放热焊接连接时，放热焊剂和放热模具应与连接方式和导体规格配套。
