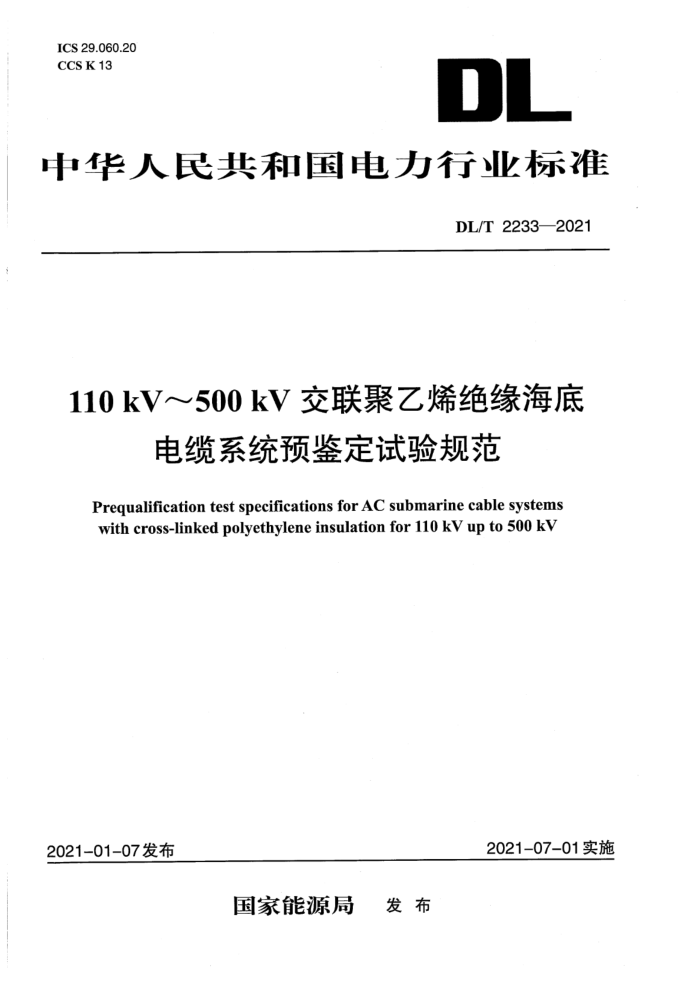

ICS 29.060.20
DL
CCS K 13
中华人民共和国电力行业标准
DL/T 2233—2021
110kV～500 kV交联聚乙烯绝缘海底电缆系统预鉴定试验规范
Prequalification test specifications for AC submarine cable systemswith cross-linked polyethylene insulation for 110 kV up to 500 kV
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T2233—2021
110 kV～500 kV交联聚乙烯绝缘海底电缆系统预鉴定试验规范
1 范围
本文件规定了交联聚乙烯绝缘交流海底电缆系统预鉴定试验条件技术要求、试验线路敷设要求等。
本文件适用于110 kv-500、v交联聚乙烯绝缘交流海底电缆系统预鉴定试验，其他电压等级或挤包绝缘海底电缆预鉴定试验可参照执行。
2 规范性引用文件
下列文件中的内客通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的服本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2951.1电貌和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法 厚度和外形尺寸测量 机械性能试验
GB/T 3048.13泡线电缆电性能试验方法 第13部分：冲击电压试验
GB/T 11017.1F20|4额定电压110kV(Um=126kV)交联聚乙烯绝缘电力电缆及其附件 第1部分：试验方法和要录
GB/T 16927.1高电压试验技术 第1部分：一般定义及试验要求
GB/T 32346.1-2015额定电压220 kV(Um=252 kV)交联聚乙烯绝缘大长度交流海底电缆及其
附件 第1部分：试验方法和要求
DL/T2060—2019额定电压500 kV(Um=550KV)交联聚乙烯绝缘大长度交流海底电缆及附件IEC 60840额定电压30kV(Um=36kV)到150 kV(Um=170 kV)挤包绝缘电力电缆及其附件试验方法和要求[Power caules with extruded insulation and their accessories for rated voltages above 30 kv(Um=36kV)upto150 kv(Um=170kV)-Test methods and requirements]
IEC 62067额定电压150kV(Um=170 kV)到500kV<Um=550LV)挤包绝缘电力电缆及其附件 试验方法和要求[Power cables with extruded insulation and theirc accessories for rated voltages above150 kV(Um=170 kV) up to 500 kv(Om=550kV)-Test methods and requirements]
3术语和定义
下列术语和定义适用于本文件。
3.1
海底电缆系统submarine cable systems包含海底电缆本体、终端和各种不同类型接头的电缆系统。
3.2
工厂接头factory joints
在生产制造条件下制作的，用于连接交货长度大于制造长度的两段电缆的接头，连同电缆一起进行连续铠装，其定义范围为金属套焊接处加上两边电缆各1m。
DL/T 2233-2021
3.3
修理接头repair joints
通常用于修复损伤电缆的接头，可分为软接头型和刚性两种类型。根据需要，也可以用作交货长度电缆现场安装的接头。其长度定义为接头铠装丝连接处外加上两边电缆各1m。
3.4
预鉴定试验prequalification test
在一般工业化生产基础上供应本文件所包含的一种型式海底电缆系统之前所进行的试验，以证明该成品电缆系统具有满意的长期运行性能。除非该电缆系统的材料、制造工艺、设计和设计水平有实质性改变，预鉴定试验只需进行一次。
注：实质性改变的定义为对电缆可能产生有害影响的改变。如果有改变而申明不构成实质性改变，供应方应提供详细的例证，包括试验证明等。
3.5
预鉴定扩展试验extension of prequalification test
在一般工业化生产基础上供应本文件所包含的一种型式海底电缆系统之前，系统电缆和附件已经分别通过预鉴定试验，以验证该成品电缆系统能够满足长期安全可靠运行要求的试验。
4试验条件
4.1环境温度
除非特殊试验另有详细规定，试验应在自然环境温度下进行。
4.2工频试验电压的频率和波形
除非本文件另外指明，工频试验电压的频率应在49Hz～61Hz内。波形应基本是正弦波形。电压值以有效值表示。
4.3雷电冲击试验电压和操作冲击试验电压的波形
按照GB/T 3048.13,标准雷电冲击电压波的波前时间应为1μs～5 μs,按照GB/T 16927.1,半波峰时间应为50μs±10 μs。
按照GB/T16927.1,标准操作冲击电压的波前时间为250μs±50μs,半波峰时间为2500μs±1500μs。
4.4试验电压和额定电压的关系
试验电压为额定电压U的倍数。Uo值和试验电压值应按表1规定。
表1 试 验 电 压
1
2
3
4
5*
6*
7*
热循环电压
局部放电
额定工作
最高工作
额定电压
试验(预鉴
雷电冲击
tan6测量
试验
电压U
电压Um
U
电压试验
定试验)
U
1.5U₆
1.7U
110~115
123
64
109
550
96
64
132~138
145
76
130
650
114
76
150~161
170
87
148
750
131
87
8*
热循环电压
试验(预鉴
定扩展试
验)2U%
128
152
174
9*
单位为千伏
10*
