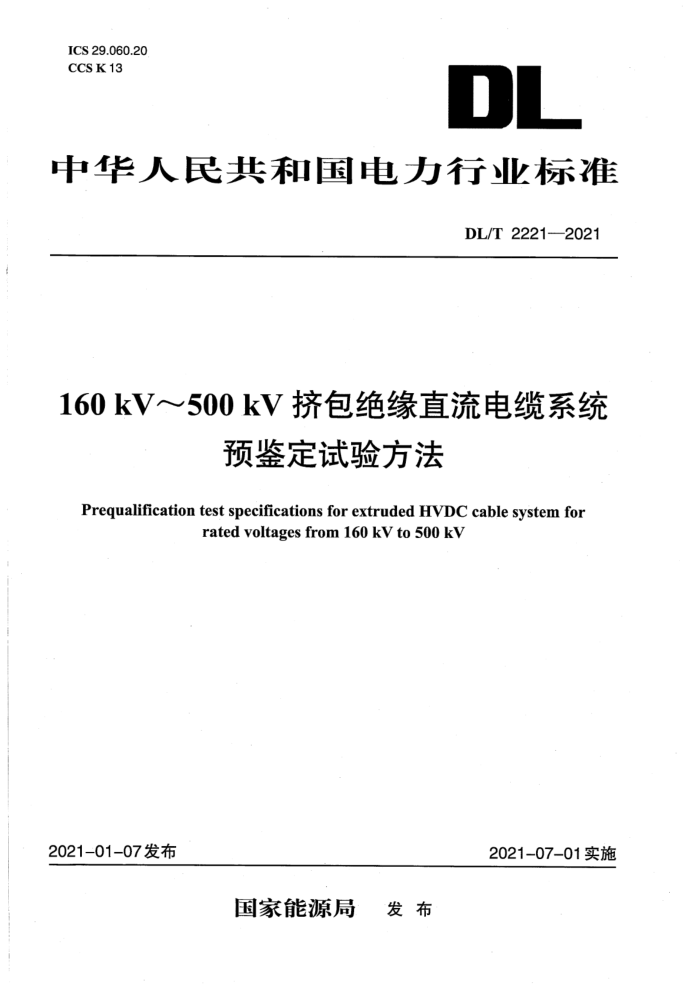

ICS 29.060.20
CCS K 13
DL
中华人民共和国电力行业标准
DL/T 2221—2021
160 kV～500 kV挤包绝缘直流电缆系统预鉴定试验方法
Prequalification test specifications for extruded HVDC cable system forrated voltages from 160 kV to 500 kV
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2221—2021
160kV～500 kV挤包绝缘直流电缆系统预鉴定试验方法
1 范围
本文件规定了挤包绝缘直流电缆系统预鉴定试验条件，技术要求，试验结果评判、试验中断与恢复等要求。
本文件适用于160kV～500W交联聚乙烯挤包绝缘直流电缆。其他电压等级直流电缆、其他绝缘材料挤包绝缘直流电缆和直流海底电缆可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用干本文件。
GB/T3048.13电线电缆电性能试验方法 第13部分：冲击电压试验
GB/T 31489.1额定电压500kV及以下直流输电用挤包绝缘电力电缆系统 第1部分：试验方法和要求
3术语和定义
下列术语和定义适用于本文件。
3.1
试验回路 testloop电缆和附件等试验对象同时组成的串联试验回路。
3.2
模拟回路reference.cable loop
与试验回路电缆环填条件完全相同的参考回路，用于控制调节电缆导体电流(即电缆导体温度)及绝缘层温度分布。
3.3
电缆绝缘层温度差temperature difference of cable insulation电缆运行工况及试验条件下，电缆绝缘层内外界面温度的差值。注：实际应用，可用电缆导体和绝缘屏敲层间的温度差代替。
3.4
温度控制系统temperature control system
采用直流或交流电流对导体加热，利用水循环系统、电加热带控温等方式对电缆外护套加热或冷却，以及采用其他辅助控温设备对规定电缆段温度控制的系统。
3.5
电缆绝缘平均场强average clectric field strength of cable insulation外施电压达到稳定状态时其电压值与电缆绝缘标称厚度的比值。
3.6
电缆绝缘层空间电荷space charge in cable insulation存在于电缆绝缘层内部区域并会改变电缆绝缘层径向电场大小的电荷。DL/T 2221—2021
3.7
空间电荷测量space charge measurement
利用脉冲电声法、压力波法、热阶跃法等方法，测量挤包绝缘电缆绝缘层中空间电荷分布。
3.8
空间电荷测量电缆段cable section for space charge measurement
一段剥除电缆铠装、护套，装有空间电荷测量装置并进行绝缘层温度差控制的电缆。
3.9
电缆绝缘层电场畸变率 electric field distortion rate in cable insulation基于空间电荷测量结果计算的场强最大值与电缆绝缘平均场强计算值的比值。
3.10
预鉴定试验prequalification test
按一般商业原则对一种型号电缆系统在供货前进行的试验，以证明该电缆系统具有满意的长期运行性能。
注1:除非该电缆系统的材料、制造工艺、电应力设计水平有实质性的改变，预鉴定试验只需进行一次。
注2:实质性改变定义为对电缆系统产生不利影响的改变，如果制造商申明某些改变并未构成实质性改变，则需提
供包裹试验验证的详细例证。
4试验条件
4.1 试验对象
预鉴定试验应包括约100m电缆和根据使用条件所需的完整电缆附件，如工厂接头、现场接头、电缆终端等，每种类型应至少一种，绝缘设计应符合工程实际应用需要。空间电荷测量作为可选附加试验，由用户与供应商根据实际工程需要协商确定。如需开展空间电荷测量试验，空间电荷测量电缆段可置于主回路或独立回路。预鉴定试验前应对被试电缆系统进行机械预处理。
典型试验回路内试验对象布置如图1所示。电缆和附件应按照制造方规定方法安装。试验对象布置应代表安装设计的状况，如刚性固定、柔性固定、过渡区安装、埋地和空气中安装，应特别注意安装中附件的热机械效应。
试验对
象终端
试验对_
象终端
附件试验对象间
的电缆，最少5m
附件试验对象间
电缆，最少5m
试验对
象接头
试验对
象接头
试验对象电缆，
最少10m
图1 典型试验回路内试验对象布置
4.2 电缆设计热参数
电缆导体最高运行温度Tcmx由电缆供货商申明。
