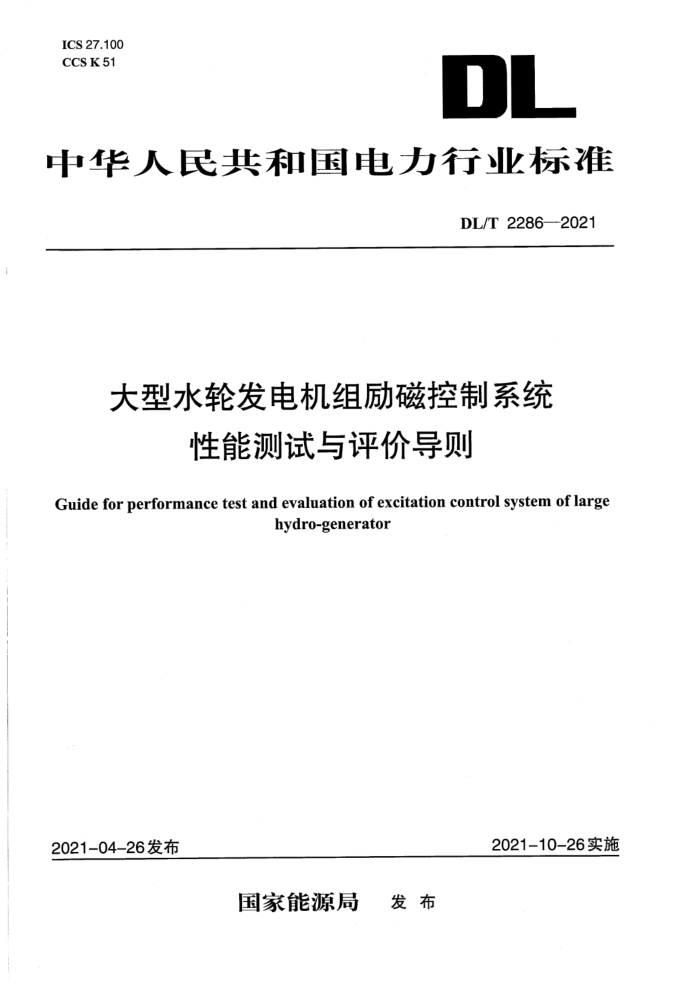

ICS 27.100
CCS K 51
中华人民共和国电力行业标准
DL/T 2286—2021
大型水轮发电机组励磁控制系统性能测试与评价导则
Guide for performance test and evaluation of excitation control system of largehydro-generator
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 2286—2021
大型水轮发电机组励磁控制系统性能测试与评价导则
1 范围
本文件规定了大型水轮发电机励磁控制系统动态性能分类及性能判据、动态性能评价指标和动态性能测试试验。
本文件适用于单机容量为100MW及以上的水轮发电机组，其他机组可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版木适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7409.1同发电机励磁系统 定义
DL/T 489大中型水轮发电机静止整流励磁系统试验规程DL/T 583大中型水轮发电机静止整流励磁系统技术条件DL/T 1013大中型水轮发电机微机励磁调节试验导则DL/T 1231电力系统稳定器整定试验导则
3术语和定义
GB/T 7409.1、DLT489、DLT 583、DLT 1231、DL/T1013界定的以及下列术语和定义适用于本文件。
3.1
励磁控制系统excitation control system由励磁调节器、励磁电源和同步发电机组成的闭环控制系统，其结构框图如图1所示。
励磁调节器
励磁电源
同步发电机
电力系统
励磁系统
励磁控制系统：
图1 励磁控制系统的结构框图
3.2
频率响应特性frequency response characteristie and performance线性系统在稳态正弦输入和最终稳态正弦输出间的增益、相角差和频率的关系。
3.3
闭环频率响应特性closed-loop frequency response characteristic and performance
励磁控制系统控制量采用闭环控制时的频率响应特性。励磁控制系统的闭环结构框图如图2所示，励磁控制系统的典型闭环频率响应特性如图3所示。
