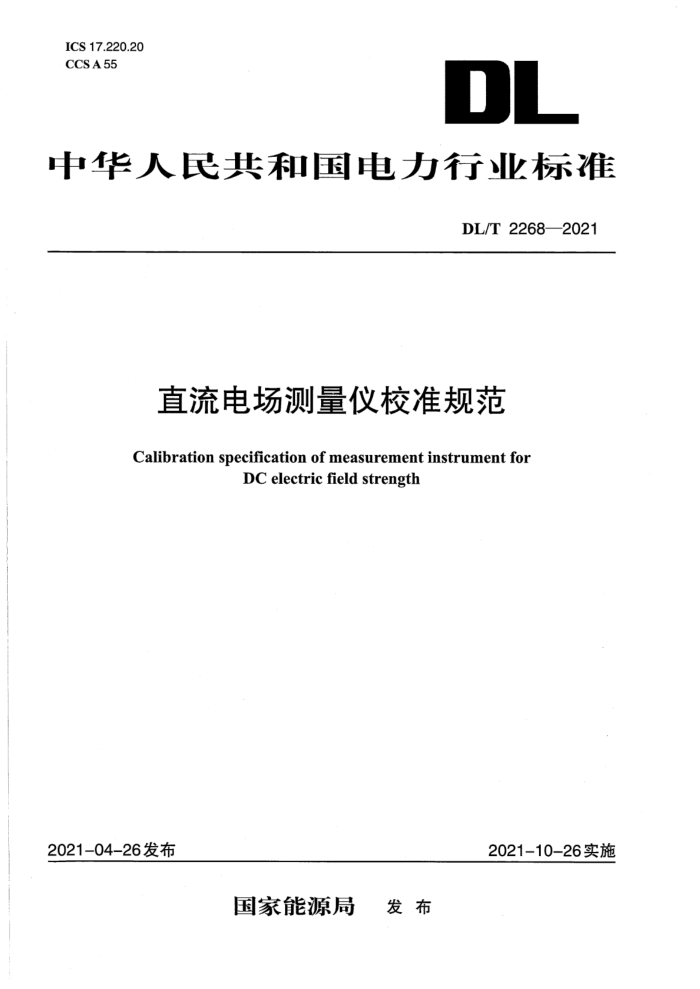

ICS 17.220.20
CCSA55
DL
中华人民共和国电力行业标准
DL/T 2268—2021
直流电场测量仪校准规范
Calibration specification of measurement instrument forDC electric field strength
2021-04-26发布
2021-10-26实施
国家能源局 发布
DU/T 2268—2021
直流电场测量仪校准规范
1 范围
本文件规定了地面直流电场强度测量仪的通用技术要求、评量性能要求、校准条件、校准项目和校准方法、校准结果、校准间隔等要求。
本文件适用于新制造、使用中和修理后的测量地面直流电场强度的测量仪的校准。
2 规范性引用文件
本文件没有规范性引用文件。
3术语和定义
本文件没有需要界定的术语和定义。
4概述
直流电场为时不变电场，由直流输电线路上的电压和空间电荷产生。用于测量直流电场的测量仪的原理是通过动电极的周期性运动改变静电极暴露在电场中的面积来实现测量，其中快门型的动电极为平面旋转叶片，四筒型的动电极为开槽的圆柱面，震板型的动电极是平面开槽极板。
5通用技术要求
5.1仪器壳体应有足够的机械强度，并能稳定地固定在水平位置。
5.2仪器用于连接电源及信号的电缆插头插座应有锁定机构。
5.3使用电池的仪器当电池电量不足时应有更换电池的指示。
5.4仪器壳体上应有铭牌标志，内容包括：
——名称；
——型号规格；
—制造厂；
——产品编号；
—准确度等级；
——灵敏度方向。
6计量性能要求
6.1 测量范围
仪器测量范围应覆盖0.5kV/m～50 kV/m区间。
6.2基本误差
直流电场测量仪按测量误差分为5%、10%、20%三级，测量误差分别不超过量程满度值的5%、10%、20%。
6.3灵敏方向
直流电场测量仪的传感单元所标示的灵敏方向。
7校准条件
7.1环境条件
7.1.1 大气条件
环境气温：(20±5)℃,相对湿度：30%～70%,大气中无腐蚀性物质。
7.1.2场地条件
距离校准使用的电极装置1.5m的周边范围内，除与试验有关的引线外应无其他物体。
7.1.3接地条件
实验室应有单独的接地装置，接地电阻不大于4Ω。
7.1.4机械振动
试验区域应无可察觉的机械振动。
7.2校准用设备
7.2.1 直流电场发生装置
直流电场发生装置由离子流极、控制极、高压极和接地极4层极板组成。离子流极由若干根金属丝平行地固定在金属框架上，与高压极平行放置，施加一定的高压后使金属丝产生电晕。在离子流极与高压极之间放置有金属网制造的控制极，通过调节控制极的施加电压可以改变向接地极运动的离子数量与速度，从而控制离子流的大小。高压极板为金属网，网孔应该尽可能地小，接地极板为金属平板，高压极板与接地极板的间距不小于150mm,接地极板中间部分开有试品安装孔。
接地极的平面结构与尺寸应满足如下要求：在试品安装孔周边指定的区域内直流电场的不均匀度不大于5%,其区域不小于与任一个安装孔的圆周相距等于最大安装孔的直径。校准区域内的交流与直流干扰电场不大于10V/m。
7.2.2 试品定位器具
直流电场测量仪和标准直流场强仪应按使用方式用试品定位器具固定在图1所示的接地极板的试品安装孔中，保持测量表面与接地极板平齐。
