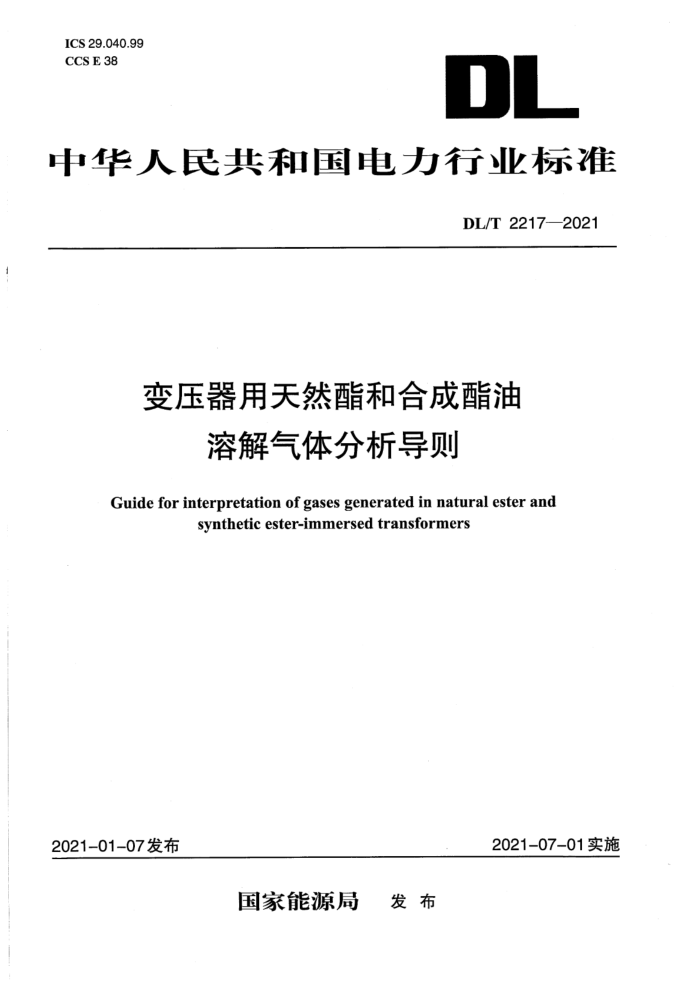

ICS 29.040.99
CCS E38
中华人民共和国电力行业标准
DL/T 2217—2021
变压器用天然酯和合成酯油溶解气体分析导则
Guide for interpretation of gases generated in natural ester andsynthetic ester-immersed transformers
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 2217—2021
变压器用天然酯和合成酯油溶解气体分析导则
1 范围
本文件规定了变压器用天然酯和合成酯油溶解气体的分析方法。本文件适用于以天然酯绝缘油或者合成酯绝缘油为主要绝缘材料的电力变压器。
2规范性引用文件
下列文件中的内容通过交中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用手本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7597电力用油(变压器油、汽轮机油)取样方法
GB/T 17623—2015绝缘油中溶解气体组分含量的气相色谱测定法GB 50150电气装置安装工程电气设备交接试验标准NB/SH/T 0930热应力下绝缘液体产气特性测定法ASTM D7150测定热应力下绝缘液体放气特性的标准试验方法(Standard test method for the deter-
mination of gassing characteristics of insulating liquids under thermal stress)
3术语和定义
下列术语和定义适用于本文件。
3.1
特征气体characteristic gas
对判断充油电气设备内部故障有价值的气体，即氢气(H₂)、甲烷(CH₄)、乙烷(C₂H₆)、乙烯(C₂H₄)、乙炔(C₂H₂)、一氧化碳(CO)、二氧化碳(CO₂)。
[来源：DL/T722—2014.3.1]
3.2
天然酯绝缘油natural ester insulating oil (hereinafter referred to as matural ester)
从种子或其他生物材料中提取、用于变压器或类似电气设备的绝缘液体，其主要成分是甘油三酯，具有良好的生物降解性和环境相容性，简称天然酯。
[来源：DL/T1811—2018,3.1,有修改]
3.3
合成酯绝缘油synthetic ester insulating oil (hereinafter referred to as synthetic ester)有机酸与醇(如季戊四醇)经过酯化反应得到的绝缘油，简称合成酯。
3.4
高油酸基天然酯绝缘油high oleic based natural ester insulating oil油酸含量大于75%的天然酯绝缘油。
3.5
高油酸基葵花型天然酯绝缘油high oleic sunflower based natural ester insulating oil具有典型脂肪酸组成(油酸82%,亚油酸9%,亚麻酸小于1%)的高油酸基天然酯绝缘油。
