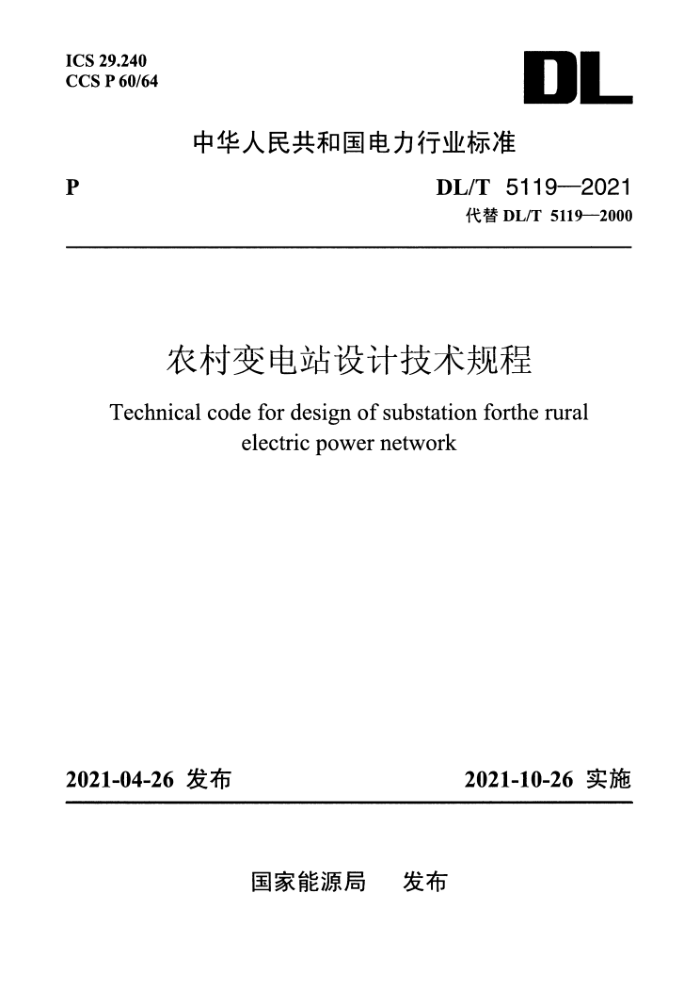

DL ICS 29.240 CCS P 60/64
中华人民共和国电力行业标准
P
DL/T 5119—2021
代替DL/T 5119——2000
农村变电站设计技术规程
Technical code for design of substation forthe rural electric power network
2021-10-26 实施2021-04-26 发布
国家能源局
发布
DL/T 5119—2021
圆1 总
1.0.1 为规范农村变电站设计的原则、基本内容和要求，制订本标准。
1.0.2 本标准适用于农村电网新建、扩建和改造工程的35kV～110kV变电站设计。
1.0.3 农村电网变电站设计除应执行本标准外，还应符合国家现行有关标准的规定。DL/T 5119—2021
语2 术
2.1.1 农村电网 rural electric power network
主要向县（包括县级市、区、旗，以下简称"县"）级行政区域内的县城、乡（镇）村或农场及林、牧、渔场等各类用户供电的110kV及以下各级配电网。
2.1.2 农村变电站 substation for the rural electric power network
处在农村电网中的110kV及以下变电站。
DL/T 5119—2021
3 站址选择及站区布置
3.1 站 址 选 择
3.1.1 站址选择应根据电力系统规划设计网络结构、负荷分布、城乡规划、征地拆迁等要求，综合考虑与周围环境、邻近设施的相互影响以及交通运输条件等因素，通过技术经济比较和经济效益分析，择优选择站址。
3.1.2 站址选择时，宜利用荒地、劣地，不占或少占耕地和经济效益高的土地，并尽量减少土石方量。
3.1.3 站址选择应考虑水源及排水条件，排水宜充分利用变电站内外自然高差，散流排水。
3.1.4 站址标高宜高于50年一遇高水位。当不能满足上述要求时，站区应有可靠的防洪措施或与地区防洪标准相一致，但仍应高于最高内涝水位。
3.1.5 有条件时可采用变电站与供电所合一方式。
3.1.6 站址选择应符合变电站出线条件，统一规划线路走廊，避免或减少架空线路交叉跨越。
3.1.7 站址应具有适宜的地质、地形和地貌条件，应避开地震断裂地带、滑坡、塌陷区、溶洞地带、山区风口和有危岩或发生滚石的场所，站址应避让重点保护的自然区和人文遗址、有重要开采价值的矿藏，避免或减少破坏林木和环境自然地貌。
3.2 站 区 布 置
3.2.1 变电站宜设置实体围墙，高度不宜低于2.3m。3.2.2 进站道路纵向坡度不宜大于6%。山区变电站或受条件限
