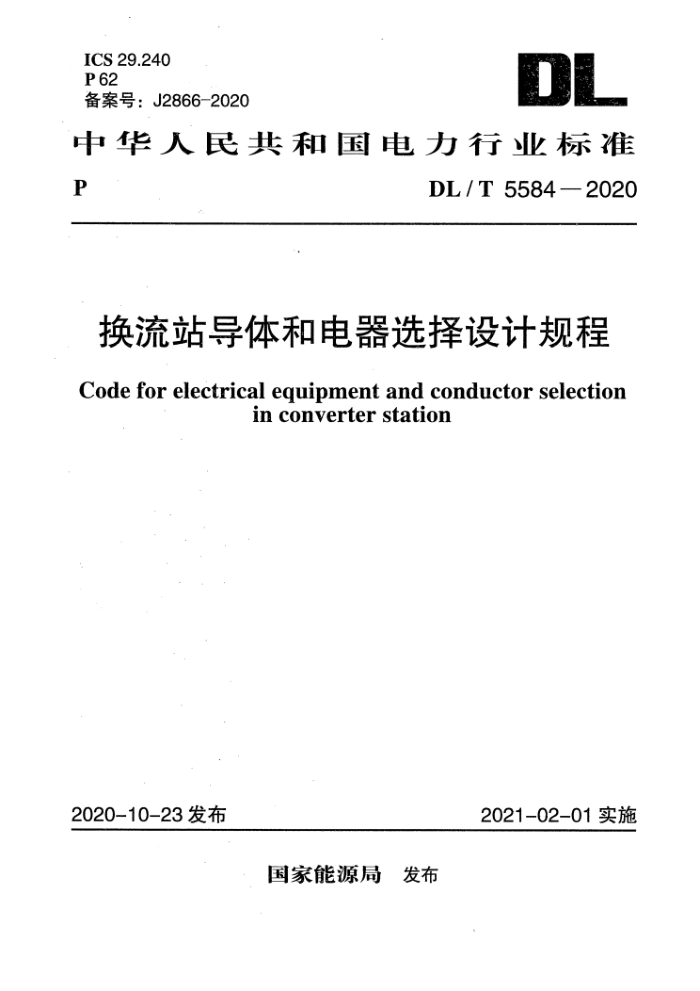

ICS 29.240
P62
备案号：J2866-2020
中华人民共和国电力行业标准PDL/T 5584—2020
换流站导体和电器选择设计规程
Code for electrical equipment and conductor selectionin converter station
2020-10-23发布
2021-02-01实施
国家能源局 发布
1 总 则
1.0.1 为了在换流站导体和电器选择设计中，贯彻执行国家的基本建设方针和技术经济政策，实现安全可靠、先进适用、经济合理、资源节约、环境友好的目标，制定本标准。
1.0.2 本标准适用于±400kV～±1100kV电流源型换流器技术的直流换流站和背靠背直流换流站内换流变压器区域、阀厅、直流场、交流滤波器配电装置的导体和电器选择及接地极中心区域的电器选择。
1.0.3 换流站导体和电器选择设计，应满足正常运行、检修、短路和过电压情况下的要求，并考虑远景发展，积极慎重地采用新技术、新设备、新材料。
1.0.4 换流站导体和电器选择设计除执行本标准的规定外，尚应符合国家现行有关标准的规定。2 符号和缩略语
2.1 符 号
K.——海拔修正系数；
H——海拔高度(m);
q——海拔修正指数；
K.——温度校正系数；t——环境空气温度(℃);
Iu——导体回路最大持续工作电流(A);
Ig——导体在使用条件下的长期允许载流量(A);Igo——导体在基准条件下的载流量(A);λ——导体载流量综合校正系数；
D.——分裂导线等效导线直径(cm);n——分裂导线的根数；d——子导线直径(cm);
D——子导线中心包络圆的直径(cm);
[P]——等效导体及其镜像的电位系数矩阵(m/F);[0]——等效电荷矩阵(C/m);[U]——等效导体电压矩阵(kV);Pa——等效导体的自电位系数；Py——等效导体的互电位系数；
H.——等效导体的对地平均距离(cm);
L,——第i根等效导体与第j根等效导体间的距离(cm);L′——第i根等效导体与第j根等效导体镜像间的距离(cm);ε——空气的介电常数(F/m);
g:——第i根等效导体的平均表面电场强度(kV/cm);Q,——第i根等效导体的等效电荷(C/m);
gmx——第i根等效导体的最大表面电场强度(kV/cm);go——导体表面起晕电场强度(kV/cm);m——导体表面粗糙系数；δ——相对空气密度；Po——标准大气压(kPa);
P——导线安装处的实际大气压(kPa);to——标准环境温度(℃);
Ec——直流导体下方地面标称电场强度(V/m);Bc——直流导体下方地面磁感应强度(T);μ——空气磁导率(T·m/A);S——导体的载流截面(mm²);Q₄——短路电流热效应(A²·s);C——热稳定系数(A·√s/mm²);
K——热稳定计算常数[W·s/(Ω·cm⁴)];t—温度常数(℃);
t₁——导体短路前的发热温度(℃);t₂——短路时导体最高允许温度(℃);
△L:——管母线的最大伸长量(m);a——管母线线膨胀系数(1/℃);L——管母线安装时的长度(m);
tmx——管母线正常运行时的最高温度(℃);
△L₂——管母线的最大缩短量(m);
S;——管母线覆冰时最大挠曲线长度(m);tmin——管母线安装处最低环境温度(℃);Q—交流滤波器标称无功容量(Mvar);Uae——交流系统额定电压(kV);Ucmax——交流系统最高运行电压(kV);
k,——考虑偏差和频率的安全系数；Um——基波和各次谐波电压(kV);Im——基波和各次谐波电流(A);Uue——最大连续直流电压(kV);Un—第n次谐波电压有效值(kV);k——直流电压分布不均匀系数；
I,——第n次谐波电流(A);Ustwu——电容器组的操作冲击耐受水平(峰值)(kV)。
2.2 缩 略 语
RTV(Room Temperature

室温硫化硅橡胶
Vulcanized Silicone Rubber)
MVU
多重阀单元中性母线开关中性母线接地开关金属回线转换开关大地回线转换开关多氯联苯无线电干扰全聚丙烯膜二苯基乙烷混合液交流滤波器避雷器直流滤波器避雷器交流母线避雷器换流变阀侧避雷器阀避雷器
NBS

NBGS
MRTB 3
ERTB ;
PLC 电力线载波
PCB :
RI
PP
SAS-40
FA

FD I
A 3
A2
V 间
B 6
6脉动换流桥避雷器12脉动换流器避雷器12脉动换流器中点母线避雷器
