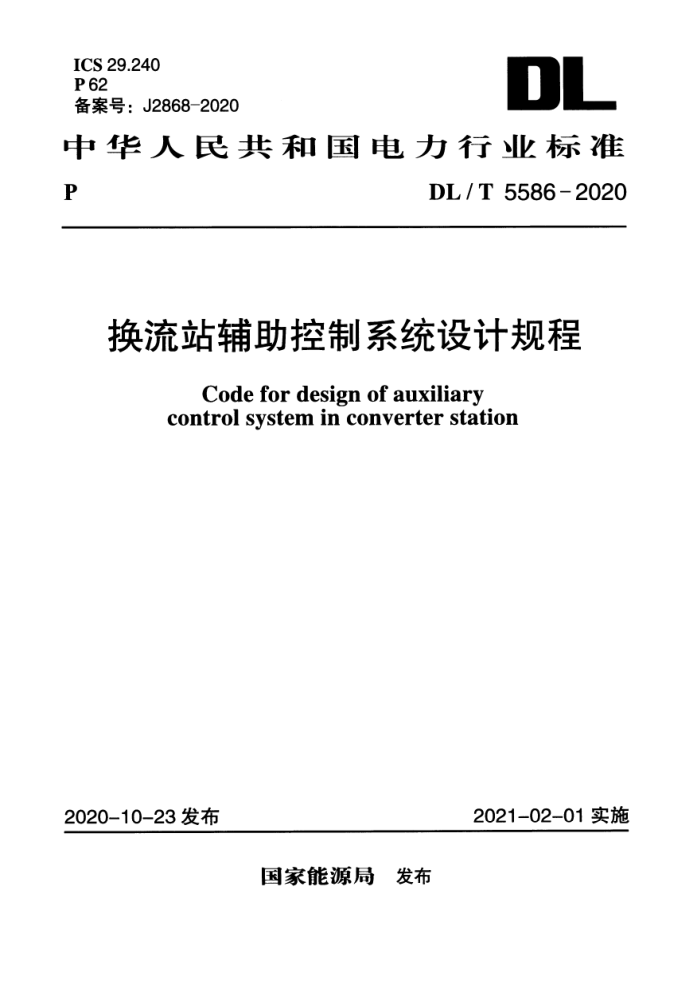

DL/T 5586-2020
换流站辅助控制系统设计规程
Code for design of auxiliary control system in converter station
2021-02-01实施
2020-10-23发布
前 言
根据《国家能源局关于下达 2016年第一批能源领域行业标准制（修）订计划的通知》（国能科技〔2016〕238 号）的要求，标准编制组经广泛调查研究，总结了换流站辅助控制系统设计实践经验，参考国内有关标准，并在广泛征求意见的基础上，制定本标准。
本标准的主要技术内容有∶总则、术语、系统结构、系统功能、设备配置、通信接口、设备布置、电源及接地、线缆选择及敷设。
目 次
1 总则 …………………………………………………（1）
2 术语 …………………………………………………（2）
3 系统结构 …………………………………………………（ 3）
4 系统功能 …………………………………………………（4）
4.1 系统基本功能……………………………………………（ 4 ）
4.2 后台功能 ………………………………………………（4 ）
5 设备配置 …………………………………………………（6）
5.1 系统后台 ………………………………………………（6）
5.2 图像监视及安全警卫系统 ………………………………（6）
5.3 火灾报警系统……………………………………………（7）
5.4 红外测温系统……………………………………………（7）
5.5 环境监测系统………………………………………………（7）
6 通信接口 …………………………………………………（8）
7 设备布置 …………………………………………………（9
8 电源及接地 ………………………………………………（10）
9 线缆选择及敷设 …………………………………………（11）
本标准用词说明 ………………………………………………（12）
引用标准名录 …………………………………………………（13）
附;条文说明 …………………………………………………（15）
1 总 则
1.0.1 为了规范换流站辅助控制系统设计，做到安全可靠、技术先进、经济合理，制定本标准。
1.0.2 本标准适用于直流输电工程中换流站的辅助控制系统设计。
1.0.3 辅助控制系统应能满足换流站运行维护、安全生产的要求，并积极应用成熟的新技术和新设备。
1.0.4 换流站辅助控制系统设计除应执行本标准的规定外，还应符合国家现行有关标准的规定。
