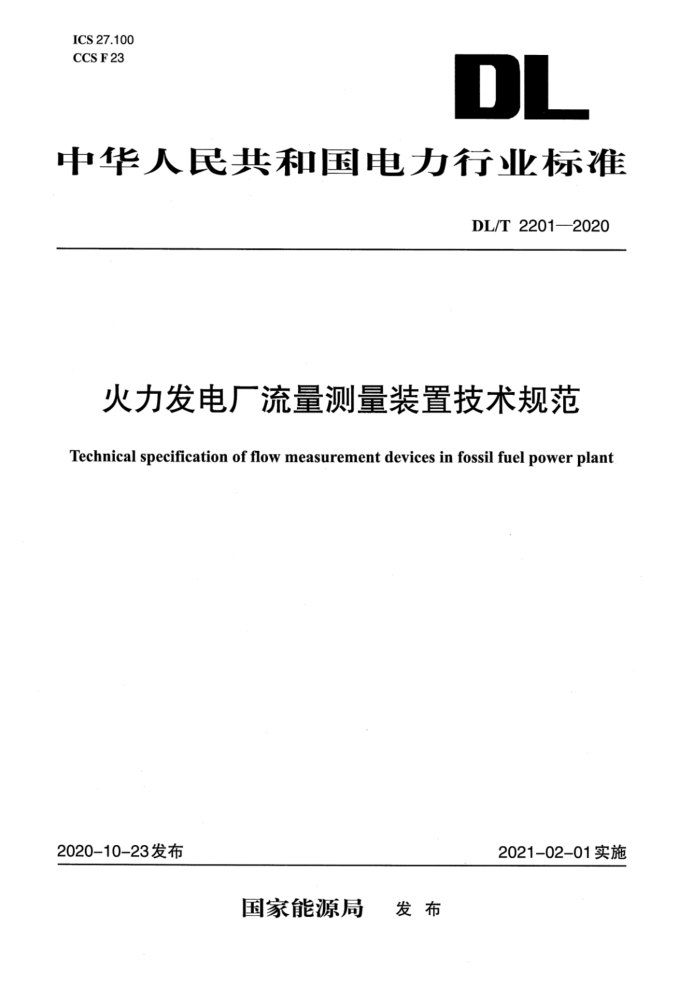

ICS 27.100
CCSF23
DL
中华人民共和国电力行业标准
DL/T 2201—2020
火力发电厂流量测量装置技术规范
Technical specification of flow measurement devices in fossil fuel power plant
2020-10-23发布
2021-02-01实施
国家能源局 发布
DU/T 2201—2020
火力发电厂流量测量装置技术规范
1 范围
本文件规定了火力发电厂流量测量装置的技术条件、安装验收及运行维护等方面的技术要求。本文件适用于火力发电厂流量测量系统，其他行业可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2624.1用安装在圆形截面管道中的差压装置测量满管流体流量 第1部分：一般原理和要求
GB/T 2624.2—2006用安装在圆形截面管道中的差压装置测量满管流体流量 第2部分：孔板
GB/T 2624.3-2006用安装在圆形截面管道中的差压装置测量满管流体流量 第3部分：喷嘴和文丘里喷嘴
GB/T 2624.4—2006用安装在圆形截面管道中的差压装置测量满管流体流量 第4部分：文丘里管
GB/T9124.1—2019钢制管法兰 第1部分：PN系列
GB/T9124.2—2019钢制管法兰 第2部分：Class系列GB/T22133-2008流体流量测量 流量计性能表述方法GB/T 26863—2011火电站监控系统术语
GB/T30243—2013封闭管道中流体流量的测量V形内锥流量测量节流装置DL/T261—2012火力发电厂热工自动化系统可靠性评估技术导则
DL/T 5182—2004火力发电厂热工自动化就地设备安装、管路、电缆设计技术规定
DL5190.4电力建设施工技术规范 第4部分：热工仪表及控制装置
DL/T5210.4电力建设施工质量验收规程 第4部分：热工仪表及控制装置JB/T 5325—1991 均速管流量传感器
JB/T9242—2015液体容积式流量计 通用技术条件JJF 1004—2004流量计量名词术语及定义JJG 640—2016差压式流量计
JJG 1038—2008科里奥利质量流量计
3术语和定义
GB/T 22133—2008、GB/T 26863—2011、GB/T 30243—2013和JJF 1004—2004中界定的以及下列术语和定义适用于本文件。为便于使用，以下重复列出了这些文件中某些术语和定义。
3.1
流量计 flowmeter
显示被测量流量的流量测量装置。[来源：GB/T 22133—2008,3.14]
3.2
节流装置throttle devices装入管道以产生差压的装置。测量此差压，并根据已知的流体状态、装置几何尺寸和管道几何尺
