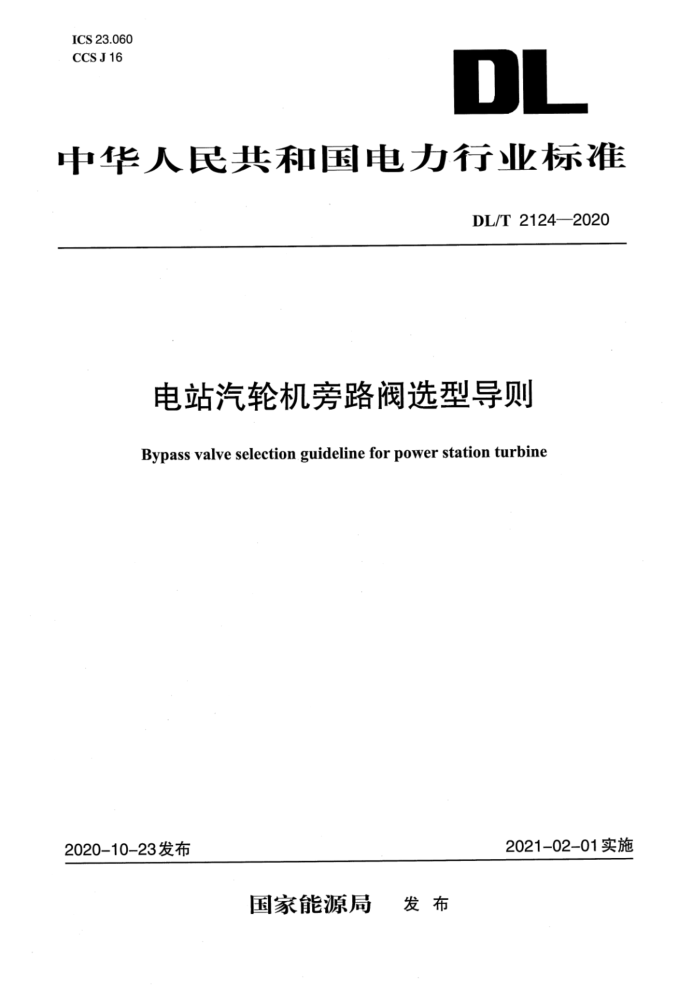

ICS 23.060
CCSJ16
DL
中华人民共和国电力行业标准
DL/T 2124—2020
电站汽轮机旁路阀选型导则
Bypass valve selection guideline for power station turbine
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 2124—2020
电站汽轮机旁路阀选型导则
1 范围
本文件规定了电站汽轮机旁路阀的结构形式、选型要求、产品选型、选型资料等内容。本文件适用于火力发电站汽轮机旁路阀的选型，其工作压力不大于35MPa,工作温度不大于630℃。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.48 电工名词术语 锅炉GB/T 10868 电站减温减压阀GB/T10869电站调节阀DL/T893 电站汽轮机名词术语
JB/T 5223工业过程控制系统用气动长行程执行机构JB/T 8219工业过程控制系统用普通型及智能型电动执行机构NB/T 47037电站阀门型号编制方法NB/T 47044 电站阀门
3术语和定义
GB/T 10869、GB/T 2900.48和DL/T893界定的以及下列术语和定义适用于本文件。
3.1
汽轮机旁路阀turbine bypass valve用于汽轮机旁路系统，在一个阀内将蒸汽的压力、温度降至规定数值的一种阀门。
3.2
最大功率maximum capability在规定的终端参数下，调节阀全开时汽轮机能发出的功率，又称阀门全开功率，简称为VWO功率。
3.3
三用高压旁路阀HP bypass with controlled safety pressure-relief system具有减温、减压和安全阀功能的高压旁路阀。
3.4
混温段mixing section与汽轮机旁路阀出口连接，实现减温水和过热蒸汽充分热交换的一段管道。
4 结构形式
4.1 角式
4.1.1 角式旁路阀的阀体入口接管与出口接管呈90°。
4.1.2角式旁路阀的典型结构如图1所示。
