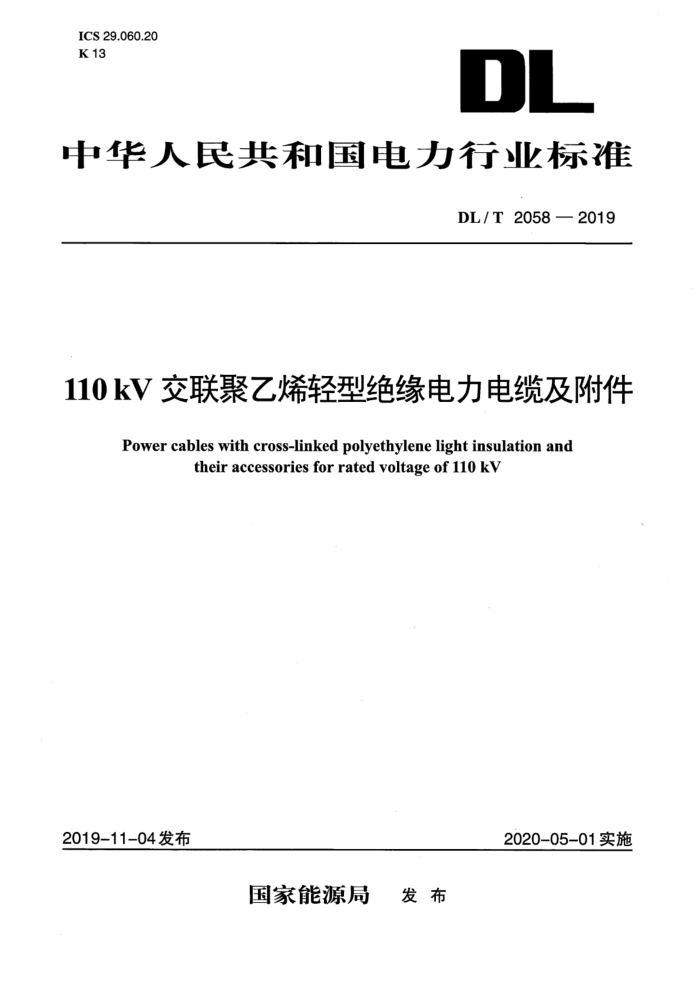

ICS 29.060.20
K 13
中华人民共和国电力行业标准
DL/T 2058 —2019
110 kV交联聚乙烯轻型绝缘电力电缆及附件
Power cables with cross-linked polyethylene light insulation andtheir accessories for rated voltage of 110 kV
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 2058—2019
110 kV交联聚乙烯轻型绝缘电力电缆及附件
1范围
本标准规定了额定电压110kV(Um=126kV)交联聚乙烯轻型绝缘电力电缆及附件的基本结构、型号命名、技术要求、试验及验收规则、包装、运输及贮存。
本标准适用于通常安装和运行条件下使用的单芯电力电缆，但不适用于特殊条件下使用的电缆，如海底电缆；适用于额定电压μ0kv(U=126kV)交联聚乙烯轻型绝缘电力电缆的户外终端、GIS终端、油浸终端、直通接头及绝像接头，但不适用于包带绝缘的接人。连接交联聚乙烯绝缘电缆和纸绝缘电缆的过渡接头以及可分出式电缆终端。
2规范性引用文件
下列文件对于本文但的应用是必不可少的。凡是注日期的引用文件，仅江日期的版本适用于本文件。凡是不注日期的引用交件，其最新版本(包括所有的修改单)适用于本文件
GB/T 1527铜及短合金拉制管
GB/T 2951.11-pps电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法 厚度和外形尺寸测量 机械性能试验
GB/T 2951.122008电缆和光缆绝缘和护套材料通用试验方法 第12部分，通用试验方法 热老化试验方法
GB/T 2951.13-2008电缆和光缆绝象和护套材料通用试验方法 第13部分。通用试验方法 密度测定方法 吸水试 收缩试验
GB/T 2951.14—2008电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方法 低温试验
GB/T 2951.21—2008电缆和光缆绝缘和护套材料通用试验方法 第21部分：弹性体混合料专用试验方法 耐臭氧试验 适伸试验 浸矿物油试验
GB/T 2951.31—2008电类和光缆绝缘和护套材料通用试验方法 第31部分：聚氯乙烯混合料专用试验方法 高温压力试验抗开裂试验
GB/T 2951.32—2008电缆和光统绝缘和护套材料通用试验方法第32部分：聚氯乙烯混合料专用试验方法 失重试验 热稳定性试验
GB/T 2951.41—2008电缆和光缆绝缘和护套材料通用试验方法第41部分：聚乙烯和聚丙烯混合料专用试验方法 耐环境应力开裂试验熔体指数测量方法直接燃烧法测量聚乙烯中碳黑和(或)矿物质填料含量 热重分析法(TGA)测量碳黑含量 显微镜法评估聚乙烯中碳黑分散度
GB/T 3048.12 电线电缆电性能试验方法 第12部分：局部放电试验
GB/T 3048.13 电线电缆电性能试验方法 第13部分：冲击电压试验
GB/T 3048.14电线电缆电性能试验方法 第14部分：直流电压试验
GB/T 3880.1一般工业用铝及铝合金板、带材 第1部分：一般要求GB/T 3953电工圆铜线GB/T 3955电工圆铝线GB/T3956 电缆的导体GB/T4423铜及铜合金拉制棒
