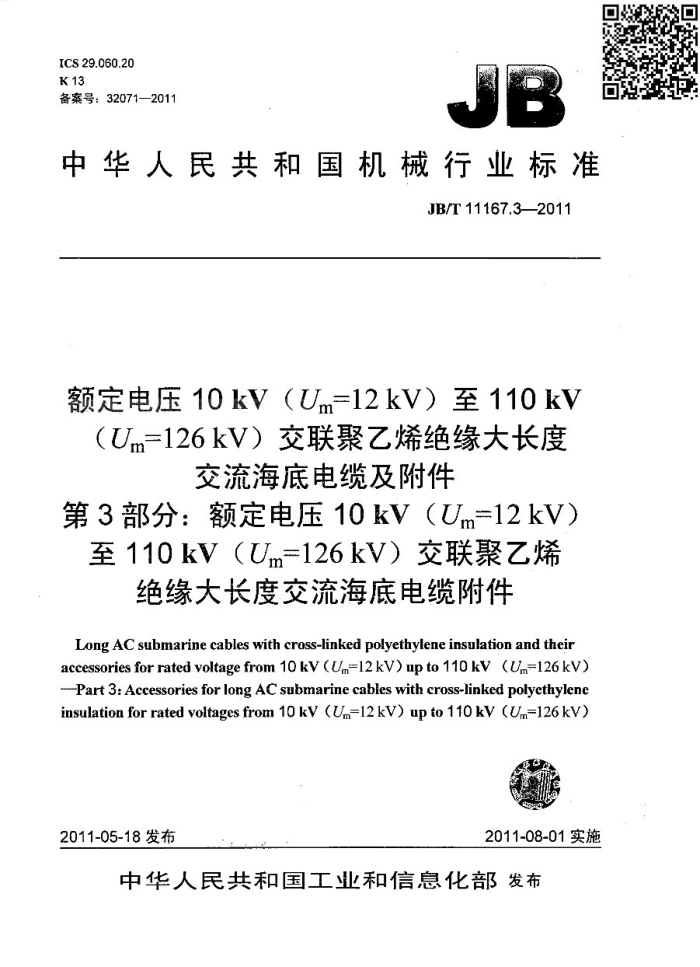

ICS 29.060.20 K13 备案号：32071—2011
中华人民共和国机械行业标准
JB/T11167.3—2011
额定电压10kV（Um=12kV）至110kV
（Um-126kV）交联聚乙烯绝缘大长度
交流海底电缆及附件
第3部分：额定电压10kV（Um-12kV）
至110kV（Um=126kV）交联聚乙烯
绝缘大长度交流海底电缆附件
Long AC submarine cables with cross-linked polyethylene insulation and their accessories for rated voltage from 10 kV (Um-12kV) up to 110 kV (Um-126 kV) -Part 3: Accessories for long AC submarine cables with cross-linked polyethylene insulation forrated voltages from 10 kV (Um=12kV) up to 110 kV (Um-126kV)
2011-08-01实施
2011-05-18发布
中华人民共和国工业和信息化部发布 JB/T11167.32011
目 次
前言 / 范围 2 规范性引用文件.
II
术语和定义使用特性
4
4.1 额定电压与导体工作温度 4.2 使用条件（适用于户外终端） 4.3. 系统类别.. 5产品命名.. 5.1 代号 5.2 产品型号及命名 5.3 产品表示方法 5.4 附件规格. 6 技术要求. 6.1: 导体连接杆和导体连接管。 6.2 金具 6.3 密封圈 6.4 橡胶应力锥及预制橡胶绝缘件 6.5 环氧预制件及环氧套管 6.6 瓷套 6.7 复合套管 6.8 支柱绝缘子， 6.9 液体绝缘填充剂. 6.10 防水浇注剂.. 6.11 弹簧压紧装置 6.12 GIS终端技术要求 6.13 工厂接头。 6.14 修理接头 6.15附件产品 7 附件标志... 7.1 产品标志 7.2 零部件的标志， 8试验和要求 8.1 概述 8.2 附件组件的例行试验 8.3 附件的抽样试验 8.4 附件的型式试验验收规则
F
F
+
+
LF
.
F
H
L
+
0 JB/T11167.32011
10包装、运输和贮存附录A（资料性附录）橡胶料的性能，附录B（资料性附录）环氧树脂固化体的性能附录C（资料性附录）附件安装导则 C.1 范围. C.2一般要求.. 图1附件产品型号组成表丨产品型号及名称.. 表2试验分类、要求及试验方法，表 A.1 三元艺丙橡胶料的性能. 表A.2 硅橡胶料的性能，表B.1 环氧树脂固化体的性能
P
10 11 12 12 12
a
10 10 11
I1 JB/T11167.32011
前言
JB/T11167《额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆及附件》分为三个部分：
第1部分：试验方法和要求； -第2部分：额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆： -第3部分：额定电压10kV（Um=12kV）至110kV（Um=126kV）交联聚乙烯绝缘大长度交流海底电缆附件。
本部分为JB/T11167的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分起草单位：宁波东方电缆股份有限公司、上海电缆研究所、上海三原电缆附件有限公司、上
海上缆藤仓电缆有限公司、福建省电力勘测设计院。
本部分主要起草人：叶信红、应启良、徐操、王瑛、邱国华。 本部分为首次发布。
III JB/T11167.32011
额定电压10kV（Um=12kV）至110kV（Um=126kV）
交联聚乙烯绝缘大长度交流海底电缆及附件第3部分：额定电压10kV（Um=12kV）至110kV （Um-126kV）交联聚乙烯绝缘大长度交流海底电缆附件
1范围
JB/T11167的本部分规定了额定电压10kV（U=12kV）至110kV（Um-126kV）交联聚乙烯绝缘大长度交流海底电缆（以下海底电缆均指交流海底电缆）附件的术语和定义、使用特性、产品命名、技术要求，附件标志、试验和要求、验收规则、包装、运输和存。
本部分适用于额定电压110kV、10kV~35kV交联聚乙烯绝缘大长度海底电缆的工厂接头（软接头）、修理接头和户外终端以及110kVGIS终端。
按照海底电缆工程实际情况由使用方确定，10kV~35kV的户外终端和修理接头亦可采用符合 GB/T12706.4—2008试验要求的其他型式产品。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。风是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T772一2005高压绝缘子瓷件技术条件 GB/T3048.8一2007电线电缆电性能试验方法第8部分：交流电压试验 GB/T3048.11一2007电线电缆电性能试验方法第11部分：介质损耗角正切试验 GB/T3048.12一2007电线电缆电性能试验方法第12部分：局部放电试验 GB/T3048.13-2007电线电缆电性能试验方法第13部分：冲击电压试验 GB/T4423—2007铜及铜合金拉制摔 GB/T8287.1—2008标称电压高于1000V系统用户内科1户外支柱绝缘子第1部分：瓷或玻璃绝
缘子的试验
GB/T12464—2002普通木箱 GB/T12706.4—2008额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电
缆及附件第4部分：额定电压6kV（Um=7.2kV）到35kV（Um-40.5kV）电力电缆附件试验要求
GB/T26218.1一2010污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则
GB/T26218.2--2010污移条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子
JB/T11167.1—2011额定电压10kV（Um-12kV）至110kV（Um=126kV）及以下交联聚乙烯绝缘大长度交流海底电缆及附件第1部分：试验方法和要求
JB/T11167.2—2011额定电压10kV（Um=12kV）至110kV（Um=126kV）及以下交联聚乙烯绝缘大长度交流海底电缆及附件：第2部分：额定电压10kV（Um-12kV）至110kV（Un=126kV）及以下交联聚乙烯绝缘大长度交流海底电缆
1 JB/T11167.32011
YD/T814.3一2005光缆接头盒第三部分：浅海光缆接头盒 IEC62271-209：2007额定电压52kV以上用于气体绝缘金属封闭开关的电缆连接（Cable
connections for gas-insulated metal-enclosed switchgear for rated voltages above 52 kV) 3术语和定义
JB/T11167.1—2011中所界定的及下列术语和定义适用于JB/T11167的本部分。
3.1
户外终端outdoortermination 受阳光直接或暴露在大气环境中或经两者都存在情况下使用的终端。
3.2
气体绝缘终端（GIS终端）gas-insulatedtermination 安装在气体绝缘封闭开关设备（GIS）内部以六氟化硫（SF。）气体为外绝缘的气体绝缘部分的电
缆终端。 3.3
预制附件prefabricatedaccessory 以具有电场应力控制功能的预制橡胶件作为主要绝缘件的电缆附件。
3.4
组合预制绝缘件接头compositetypeprefabricated joint 采用预制橡胶应力锥及预制环氧绝缘件现场组装的接头，整体预制橡胶绝缘件接头onepiecepremouldedjoint 采用单一预制橡胶绝缘件的接头。
3.5
3.6
复合终端（复合套管终端） composite termination 以玻璃纤维增强环氧管为衬芯，外覆耐候、抗污移弹性材料（如硅橡胶）制成的复合套管为外绝缘
的户外终端。 3.7
挤塑模塑接头extrusionmoldedjoint 现场采用小型挤出机借助模具将交联聚乙烯料挤出形成接头绝缘，并在压力和加热条件下使绝缘交
联成形的接头。 3.8
包带模塑接头tape-wrappedmoldjoint 采用可交联聚乙烯带绕包形成接头绝缘，并借助模具在压力和加热条件下使绝缘交联成形的接
头。 4使用特性 4.1额定电压与导体工作温度
额定电压与导体工作温度应与JB/T11167.2一2011中第4章对电缆的规定相一致。 4.2使用条件（适用于户外终端） 4.2.1标准参考大气压条件
温度：fo=20℃：压力：Po=101.3kPa; 绝对湿度：ho=11g/m。
2 JB/T11167.3—2011
本部分规定的试验电压值均为相应于标准参考大气压条件下的数值。 4.2.2正常使用条件
本部分规定的试验电压，适用于下列使用条件下运行的设备： a）周围环境最高空气温度不超过40℃； b）安装地点的海拔不超过1000m。
4.2.3环境最高空气温度超过40℃使用条件
对周围环境最高空气溢度高于40℃处的设备，其外绝缘在干燥状态下的试验电压，应取本部分规定的试验电压值乘以温度校正系数K，按式（1）计算：
K=1+0.0033 (T-40)
(1)
式中：
环境空气温度，单位为摄氏度（℃），
4.2.4试验电压按安装地点的海拔校正
海拔每升高100m，绝缘强度约降低1%。其试验电压应按本部分规定的试验电压值乘以海拔校正系数K：按式（2）计算：
Ka 1.1-H×10
12
式中： H设备安装地点的海拨，单位为米（m）。
4.2.5污移环境
外绝缘污移等级应符合或严于GB/T26218.1~-26218.2—2010的规定。 4.3系统类别
本部分包括的附件适合运行的系统类别与JB/T11167.2一2011中4.1的规定相一致。 5产品命名 5.1代号 5.1.1系列代号
海底电缆 5.1.2附件代号
H
户外终端： GIS终端.. 复合终端. 工厂接头（软接头）修理接头·
ZW *ZG Z JR IX
5.1.3绝缘代号 5.1.3.1终端内绝缘
含液体绝缘填充剂干式绝缘
5.1.3.2接头内绝缘
组合预制绝缘件整体预制绝缘件
5.1.4户外终端外绝缘污移等级代号
IV级或更严（推荐最小爬电比距32mm/kV） 5.1.5接头保护盒及外保护层
玻璃钢保护盒含防水浇注剂·
