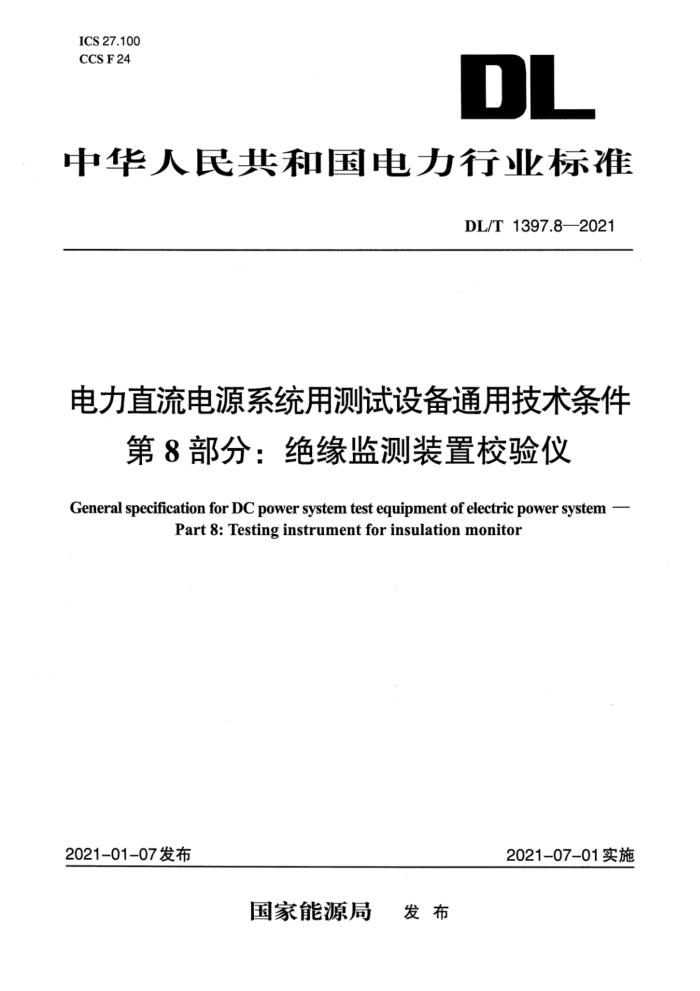

ICS 27.100
CCS F24
DL
中华人民共和国电力行业标准
DL/T 1397.8—2021
电力直流电源系统用测试设备通用技术条件
第8部分：绝缘监测装置校验仪
General specification for DC power system test equipment of electric power system —
Part 8: Testing instrument for insulation monitor
2021-01-07发布
2021-07-01实施
国家能源局 发布
DL/T 1397.8—2021
电力直流电源系统用测试设备通用技术条件
第8部分：绝缘监测装置校验仪
1范围
本文件规定了直流电源系统绝缘监测装置校验仪的技术要求和安全要求，以及检验方法、检验规则、标志、包装、运输、贮存等要求。
本文件适用于直流电源系统绝缘监测装置校验仪(以下简称产品)的设计、制造、检验和使用。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2423.1—2008电工电子产品环境试验 第2部分：试验方法 试验A:低温
GB/T 2423.2—2008电工电子产品环境试验 第2部分：试验方法 试验B:高温
GB/T 2423.4电工电子产品环境试验 第2部分：试验方法试验Db:交变湿热(12h12h循环)
GB/T 2423.10—2019环境试验 第2部分：试验方法 试验Fc:振动(正弦)
GB/T 2900.1 电工术语 基本术语
GB/T 2900.33电工术语 电力电子技术
GB/T2900.77电工术语 电工电子测量和仪器仪表 第1部分：测量的通用术语GB/T4208—2017外壳防护等级(IP代码)GB/T 4365电工术语 电磁兼容
GB 4793.1测量、控制和实验室用电气设备的安全要求 第1部分：通用要求GB/T 14598.27量度继电器和保护装置 第27部分：产品安全要求GB/T 17626.2—2018电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.4—2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T17626.5—2019电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验GB/T 17626.8—2006电磁兼容 试验和测量技术 工频磁场抗扰度试验DLT980数字多用表检定规程
DL/T 1392直流电源系统绝缘监测装置技术条件
DLT 1397.6电力直流电源系统用测试设备通用技术条件 第6部分：便携式接地巡测仪
3术语和定义
GB/T 2900.1、GB/T 2900.33、GB/T 2900.77、GB/T 4365、DL/T 1392和DLT 1397.6界定的以及下列术语和定义适用于本文件。
3.1
绝缘监测装置校验仪testing instrument for insulation monitor
在不接地直流电源系统中，对直流电源系统用绝缘监测装置、便携式接地巡测仪或具备同等功能装置(以下简称被校装置)绝缘告警、接地选线等功能和性能进行验证的测试设备。
