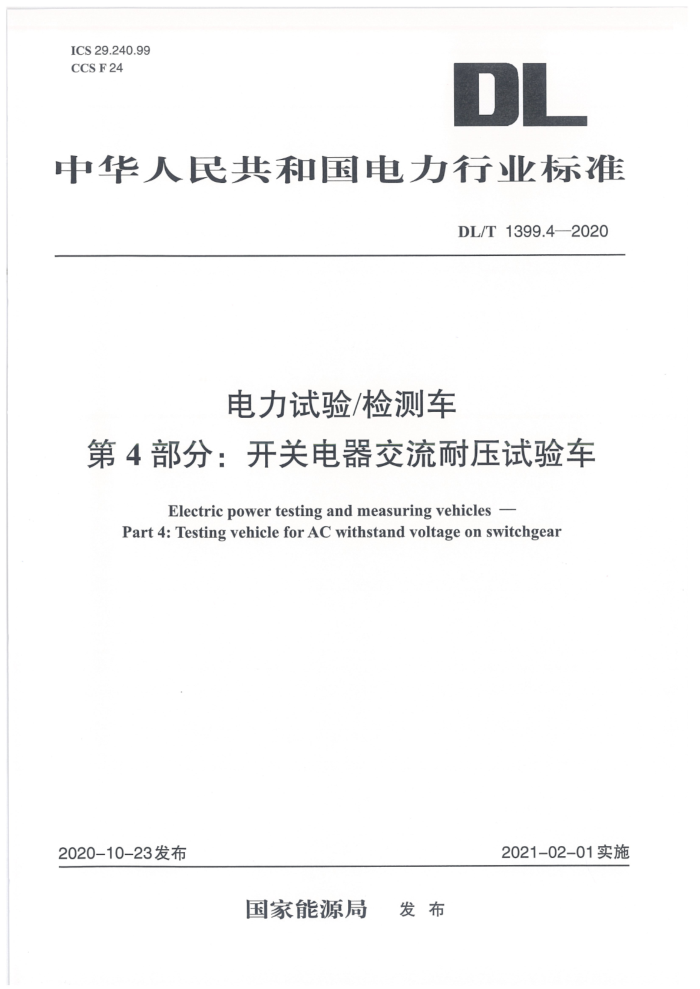

ICS 29.240.99
CCS F24
中华人民共和国电力行业标准
DL/T 1399.4—2020
电力试验/检测车
第4部分：开关电器交流耐压试验车
Electric power testing and measuring vehicles —
Part 4: Testing vehicle for AC withstand voltage on switchgear
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 1399.4—2020
电力试验/检测车
第4部分：开关电器交流耐压试验车
1 范围
本文件规定了开关电器交流耐压试验车(以下简称“开关耐压车”)的技术要求、试验和验收、运输和存放等要求。
本文件适用于采用变频串联谐振技术进行72.5kV～550kV开关电器交流耐压试验车的生产、验收、使用。
其他谐振方式或电压等级的开关耐压车可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB1589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值
GB/T 2423.43电比电子产品环境试验第2部分：试验方法振动、冲击和类似动力学试验样品的安装
GB 7258机动车运行安全技术条件
GB/T 12540汽车最小转弯直径、最小转弯通道圆直径和外摆值测量方法GB/T 16927.2高电压试验技术 第2部分：测量系统
DL/T849.6—2016电力设备专用测试仪器通用技术条件 第6部分：高压谐振试验装置
DL/T 1399.1—2014电方试验/检测车第1部分：通用技术条件QC/T271微型货车防雨密封性试验方法QC/T 476客车防雨密封性限值及试验方法
3术语和定义
DL/T 1399.1—2014界定的以及下列术语和定义适用于本文件。
3.1
开关电器交流耐压试验车testing vehicle for AC withstand voltage on switchgear
将高压试验装置、监控设备、辅助设备和应用软件等集成至整车上，用于开关电器交流耐压试验的专用车辆。
3.2
移动平台mobile platform安装于车上，用于装载、固定高电压、大容量试验设备的车载式移动试验平台。
3.3
举升装置lifting device
安装在车上，采用液压、气动或电动等机构将高压试验设备举升、顶起及翻转到工作位置的装置。
