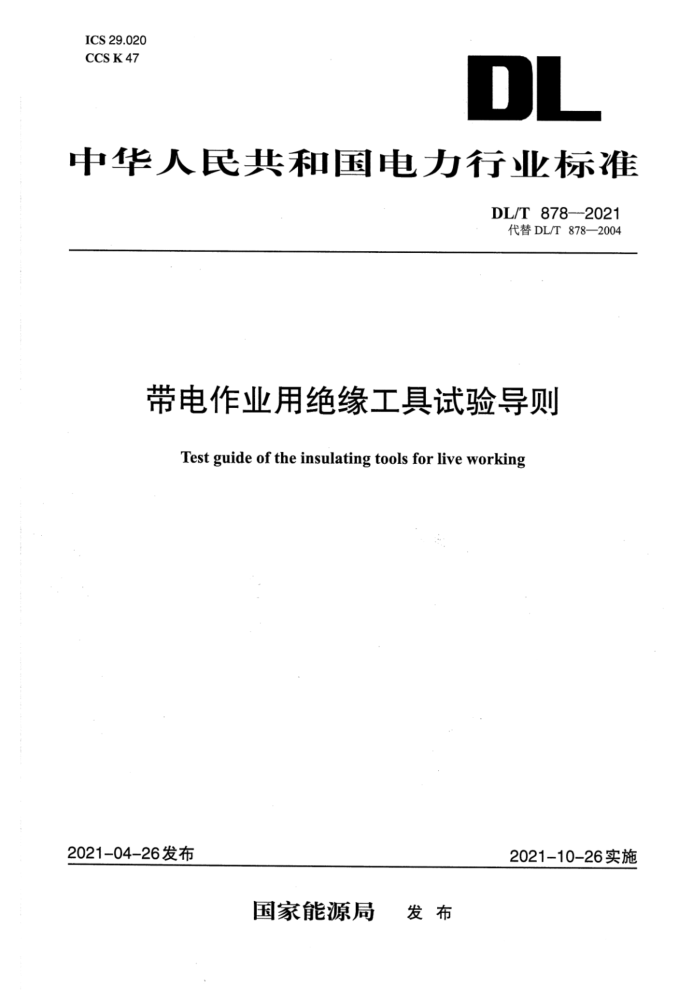

ICS 29.020
CCS K47
DL
中华人民共和国电力行业标准
DL/T 878—2021
代替DL/T 878—2004
带电作业用绝缘工具试验导则
Test guide of the insulating tools for live working
2021-04-26发布
2021-10-26实施
国家能源局 发布
DL/T 878—2021
带电作业用绝缘工具试验导则
1范围
本文件规定了带电作业用绝缘工具技术要求、试验方法、检验规则等。
本文件适用于以绝缘管、绝缘棒、绝缘板为主绝缘材料制成的硬质绝缘工具和以绝缘绳索为主的绝缘材料制成的软质绝缘工具。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T13035 带电作业用绝缘绳索
GB 13398带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒GB/T 16927.1高电压试验技术 第1部分：一般定义及试验要求GB/T18037带电作业工具基本技术要求与设计导则
3术语和定义
本文件没有需要界定的术语和定义。
4技术要求
4.1 绝缘工具的最小有效绝缘长度不应小于表1的规定。
表1绝缘工具的最小有效绝缘长度
额定电压
kV
10
20
35
66
110
220
330
500
750
1000
土500
操作杆
0.70
0.80
0.90
1.00
1.30
2.10
3.10
4.00
5.30
6.80
3.70
最小有效绝缘长度
m
绝缘承力工具、绝缘绳索工具
0.40
0.50
0.60
0.70
1.00
1.80
2.80
3.70
5.30
6.80
3.70
