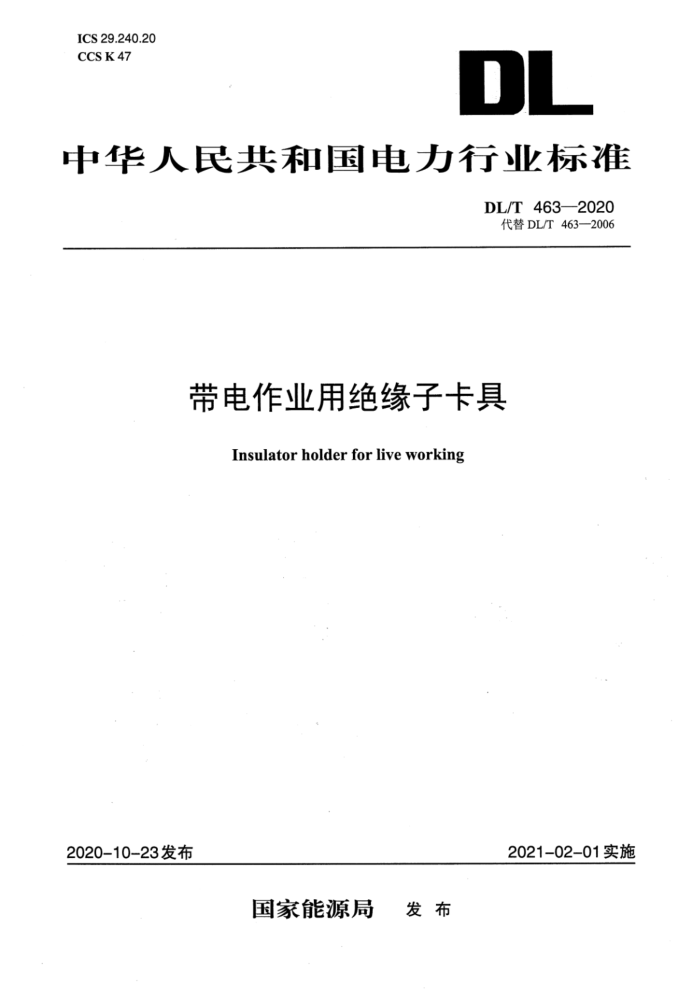

ICS 29.240.20
DL
CCS K 47
中华人民共和国电力行业标准
DL/T 463—2020
代替DL/T 463—2006
带电作业用绝缘子卡具
Insulator holder for live working
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 463—2020
带电作业用绝缘子卡具
1 范围
本文件规定了更换绝缘子的卡具的型号和规格、技术要求、试验方法、检验规则及标志和包装。本文件适用于交流1000kV及以下和直流土800kV及以下电压等级输电线路绝缘子卡具。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T2900.55 电工术语 带电作业GB/T 2965钛及钛合金棒材GB/T 3077合金结构钢GB/T3191 铝及铝合金挤压棒材
GB/T3246.2变形铝及铝合金制品组织检验方法 第2部分 低倍组织检验方法GB/T5168钛及钛合金高低倍组织检验方法
GB/T8753.1铝及铝合金阳极氧化 氧化膜封孔质量的评定方法 第1部分：酸浸蚀失重法GB/T 12967.6铝及铝合金阳极氧化膜检测方法 第6部分：目视观察法检验着色阳极氧化膜色差和外观质量
GB/T¹4286带电作业工具设备术语
GB/T 18037带电作业工具基本技术要求与设计导则
DL/T768.7电力金具制造质量 钢铁件热镀锌层DL/T976带电作业工具、装置和设备预防性试验规程HB 5062钢铁零件化学氧化(发蓝)膜层质量检验
3术语和定义
GB/T2900.55、GB/T14286界定的以及下列术语和定义适用于本文件。
3.1
卡具holder组装在绝缘子串的金具、绝缘子、导线或横担上，用于更换绝缘子或金具的承力工具。
3.2
耐张串卡具tension string holder用于更换耐张绝缘子串或金具的卡具，按结构形状可分为翼型卡、大刀卡、翻板卡、弯板卡等。
3.3
直线串卡具suspension string holder
用于更换直线绝缘子串或金具的卡具，按结构形状可分为吊钩卡、V形串卡、托板卡、钩板卡、花型卡、斜卡等。
3.4
单片绝缘子卡具single insulator holder用于更换单片绝缘子的卡具，按结构形状可分为端部卡、闭式卡等。
