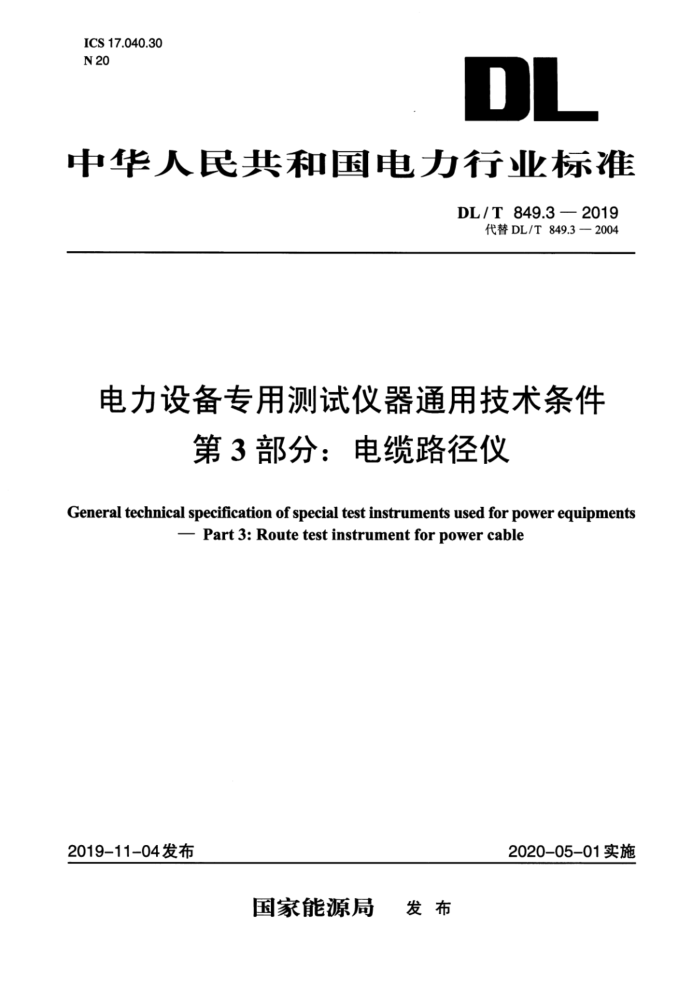

ICS 17.040.30
N20
中华人民共和国电力行业标准
DL/T 849.3 —2019
代替DL/T 849.3— 2004
电力设备专用测试仪器通用技术条件
第3部分：电缆路径仪
General technical specification of special test instruments used for power equipments
— Part3:Route test instrument for power cable
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 849.3—2019
电力设备专用测试仪器通用技术条件
第3部分：电缆路径仪
1范围
本部分规定了电缆路径仪(以下简称路径仪)的技术要求，试验方法，检验规则，标识和随行文件，包装、运输、贮存要求。
本部分适用于路径仪的生产和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志GB/T 4208外壳防护等级(IP代码)GB/T 6587—2012 电子测量仪器通用规范
GB/T 17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T 17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验GB/T 17626.8电磁兼容 试验和测量技术 工频磁场抗扰度试验GB/T 18268.1测量、控制和实验室用的电设备 电磁兼容性要求 第1部分：通用要求
3术语和定义
下列术语和定义适用于本文件。
3.1
电缆路径cable route敷设在地下的电缆的水平及垂直走向。
3.2
电缆识别 cable identification在多根并行敷设的电缆中识别被测电缆。
4概述
路径仪是以电磁感应原理为基础，结合数字信号处理、软件控制而设计的电缆路径测量仪器。路径仪由信号发射机和接收机组成，信号发射机给被测电缆加载一交变电流，信号接收机接收交变电流产生的电磁信号探测电缆路径。路径仪的原理框图如图1所示，发射机主要包括波形发生、功率放大、处理器、显示等模块；接收机主要包括信号滤波、信号放大、采样、处理器、显示等模块。路径仪具有路径查找、埋深测量、电缆识别等功能。
显示
显示
发射机处理器
接收机处理器
波形发生
功率放大
采样
信号
放大
信号
滤波
电缆
图1 路径仪原理框图
