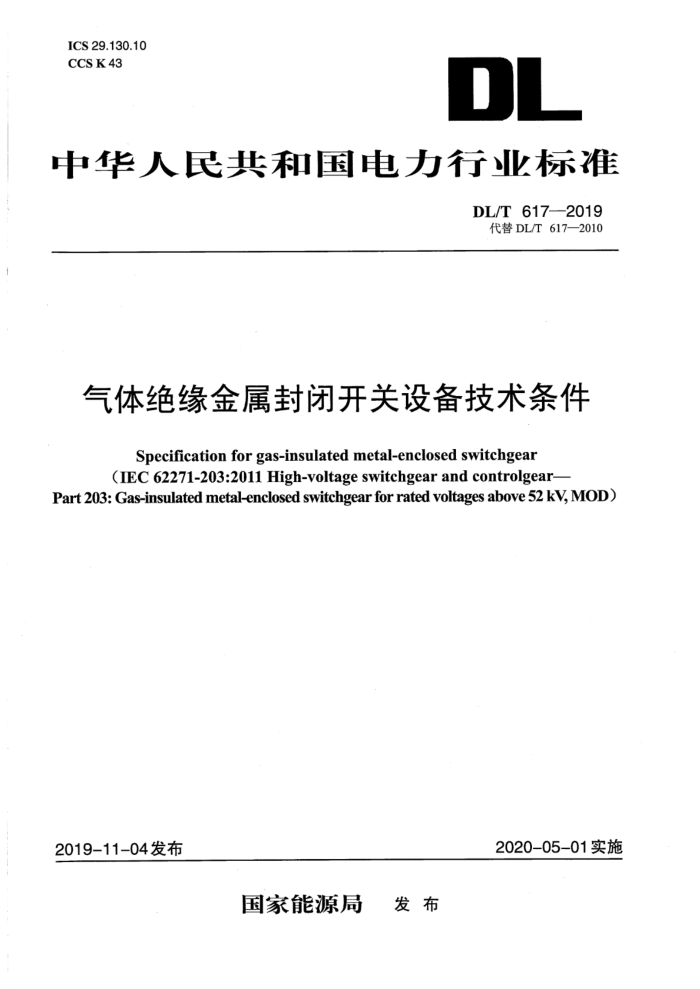

ICS 29.130.10
CCS K43
中华人民共和国电力行业标准
DL/T 617—2019
代替DL/T 617—2010
气体绝缘金属封闭开关设备技术条件
Specification for gas-insulated metal-enclosed switchgear
(IEC 62271-203:2011 High-voltage switchgear and controlgear—
Part 203:Gas-insulated metal-enclosed switchgear for rated voltages above 52kV,MOD)
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T 617—2019
气体绝缘金属封闭开关设备技术条件
1 概述
1.1 范围
本标准规定了额定电压为72,5kV及以上、频率为50Hz的户内、户外型气体绝缘金属封闭开关设备的使用条件、额定参数、设计与结构以及试验等方面的要求。
本标准适用于采用六氟化硫气体而不是大气压下的空气作为绝缘介质的气体绝缘金属封闭开关设备(GIS);介于敞开式和GIS之间的成套开关设备也可以参考本标准。
本标准所指的气体绝缘金属封闭开关设备是由若干相互直接连接在一起的单独元件构成的，且只有在这种方式下才能运行。
1.2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1033.1—2008塑料 非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法(ISO 1183-1:2004,BT)
GB/T 1040.1—2048塑料 拉伸性能的测定 第1部分：总则(ISO 527-1:2012,IDT)
GB/T1408.1—2016绝缘材料电气强度试验方法第1部分：工频下试验(IEC60243-1:2013,IDT)GB/T1409—2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法QEC 60250:1969,MOD)
GB/T 1411—2002干固体绝缘材料耐高电压、小电流电弧放电的试验(ⅢC61621:1997,IDT)GB/T 1984—2014高压交流断路器(IEC 62271-100:-2008,MOD)
GB/T1985—2014高压交流隔离开关和接地开关(IEC 62271-102:2001Al:2011.MOD)GB/T 2035塑料术语及其定义(GB/T 2035—2008,ISO 472:1999,IDT)
GB/T 2423.17—2008电工电子产品环境试验 第2部分：试验方法 试验Ka:盐雾(IEC 60068-
2-11:1981.IDT)
GB/T2567—2008树脂浇铸体性能试验方法
GB/T2900.5—2013电工术语绝缘固体、液体和气体(IEE60050-212:2010,IDT)
GB/T 2900.8—2009电工术语 绝缘子(IEC60050-471:2007,IDT)
GB/T 2900.19—1994电工术语 高电压试验技术和绝缘配合(IEC 60071-1:1993,NEQ)
GB/T3785.1 电声学 声级计 第1部分：规范(GB/T 3785.1—2010,IEC61672-1:2002,IDT)
GB/T3785.2电声学 声级计 第2部分：型式评价试验(GB/T 3785.2—2010,IEC 61672-2:
2003,IDT)
GB/T4109—2008交流电压高于1000V的绝缘管套(IEC 60137 Ed.6.0,MOD)GB/T4472—2011 化工产品密度、相对密度的测定
GB/T 7354高电压试验技术 局部放电测量(GB/T 7354—2018,IEC60270:2000,MOD)GB/T 8905—2012六氟化硫电气设备中气体管理和检测导则(IEC 60480:2004,MOD)GB/T9341—2008塑料 弯曲性能的测定(ISO 178:2001,IDT)
