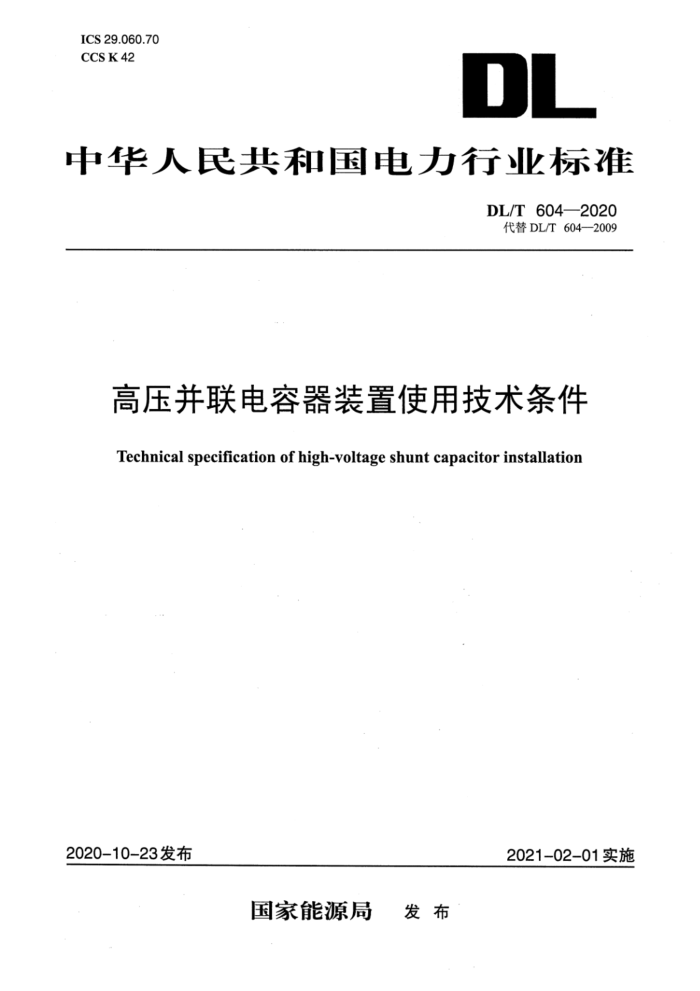

ICS 29.060.70
CCS K 42
DL
中华人民共和国电力行业标准
DL/T 604—2020
代替DL/T 604—2009
高压并联电容器装置使用技术条件
Technical specification of high-voltage shunt capacitor installation
2020-10-23发布
2021-02-01实施
国家能源局 发布
DL/T 604—2020
高压并联电容器装置使用技术条件
1 范围
本文件规定了电力行业使用的高压并联电容器装置的产品分类、技术要求、安全要求、试验方法、检验规则等。
本文件适用于电力系统中35kV及以上变电站(所)内安装在6kV～110kV电压等级的高压并联电容器装置和10kV(或6kV)配电线路的柱上高压并联电容器装置。
本文件不适用下列高压并联电容器装置：——电力电子器件控制的高压并联电容器装置；—用自愈式电容器组成的高压并联电容器装置；——电力滤波装置；——有载调压型高压并联补偿装置。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件
GB/T 311.1绝缘配合 第1部分：定义、原则和规则
GB/T 1094.10电力变压器 第10部分：声级测定GB/T 1984高压交流断路器GB/T 4208外壳防护等级(IP代码)
GB/T 11022高压开关设备和控制设备标准的共用技术要求
GB/T¹1024.1标称电压1000V以上交流电力系统用并联电容器 第1部分：总则GB/T14808高压交流接触器、基于接触器的控制器及电动机启动器
GB/T26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定 第1部分：定义、信息和一般原则GB/T 30841高压并联电容器装置的通用技术要求GB 50227并联电容器装置设计规范
DL/T442高压并联电容器单台保护用熔断器使用技术条件DL/T 462高压并联电容器用串联电抗器订货技术条件DL/T840高压并联电容器使用技术条件DL/T 1415高压并联电容器装置保护导则JB/T 5346高压并联电容器用串联电抗器
3术语和定义
GB/T 11024.1、GB/T30841界定的以及下列术语和定义适用于本文件。
3.1
高压并联电容器装置high-voltage shunt capacitor installation
由高压并联电容器(组)和所有附件，如开关电器、保护设备、控制器等按照设计要求组装的装置，以下简称装置。
[来源：GB/T30841—2014,3.8,有修改]
