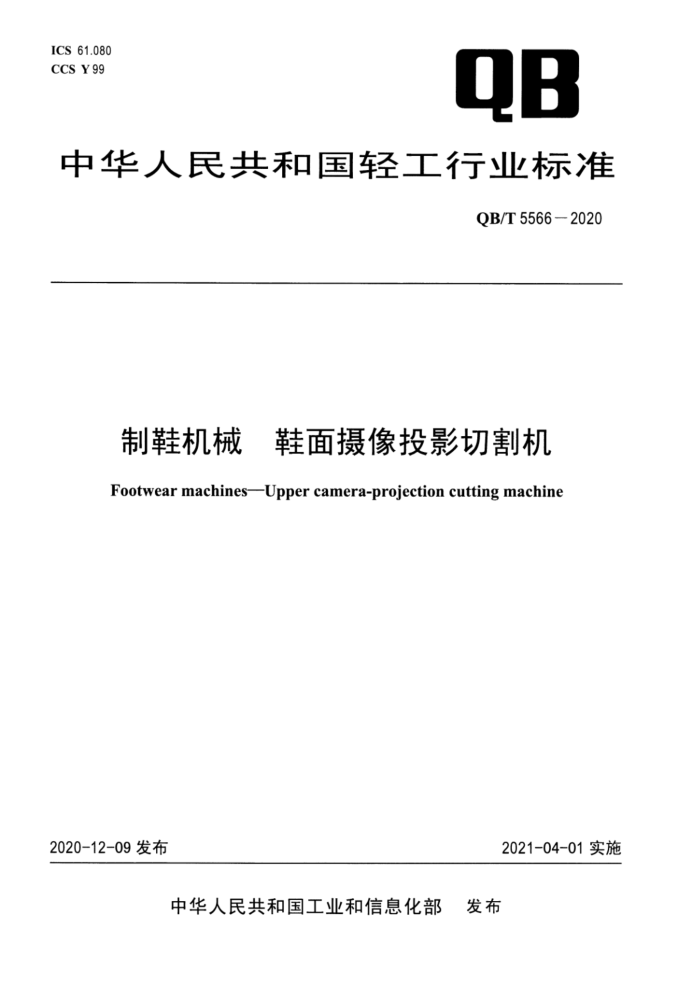

ICS 61.080
QB
CCS Y99
中华人民共和国轻工行业标准
QB/T 5566-2020
制鞋机械 鞋面摄像投影切割机
Footwear machines—Upper camera-projection cutting machine
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 5566-2020
制鞋机械 鞋面摄像投影切割机
1 范围
本文件规定了鞋面摄像投影切割机的术语和定义、组成、型号、基本参数和使用条件、要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于制鞋工业中鞋面材料自动切割的鞋面摄像投影切割机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T5226.1-2019机械电气安全 机械电气设备 第1部分：通用技术条件GB/T 9969工业产品使用说明书 总则GB/T 13384机电产品包装通用技术条件
GB/T 14048.5-2017低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件 机电式控制电路电器
GB/T 17421.5-2015机床检验通则 第5部分：噪声发射的确定JB/T 6830投影仪
QB/T 1525制鞋机械产品型号编制方法
QB/T 1588.1 轻工机械 焊接件通用技术条件
QB/T 1588.2轻工机械 切削加工件通用技术条件
QB/T 1588.3轻工机械 装配通用技术条件
QB/T 1588.4轻工机械 涂漆通用技术条件SJ/T 11363电子信息产品中有毒有害物质的限量要求
3 术语和定义
下列术语和定义适用于本文件。
3.1
切割头 cutting head
在横梁(3.2)上往复移动，执行切割作业的部件。
3.2
横梁 crossbeam
含有横向导轨(3.6)和切割头(3.1)连接座的可沿纵向导轨(3.5)方向往复移动的部件。
3.3
运行平面moving plane
横梁(3.2)上特定点的运行轨迹面。
3.4
工作台面workbench plane
放置切割物料的台面。
3.5
纵向导轨longitudinal guide rail由机器正面向后方向设置的导轨。
