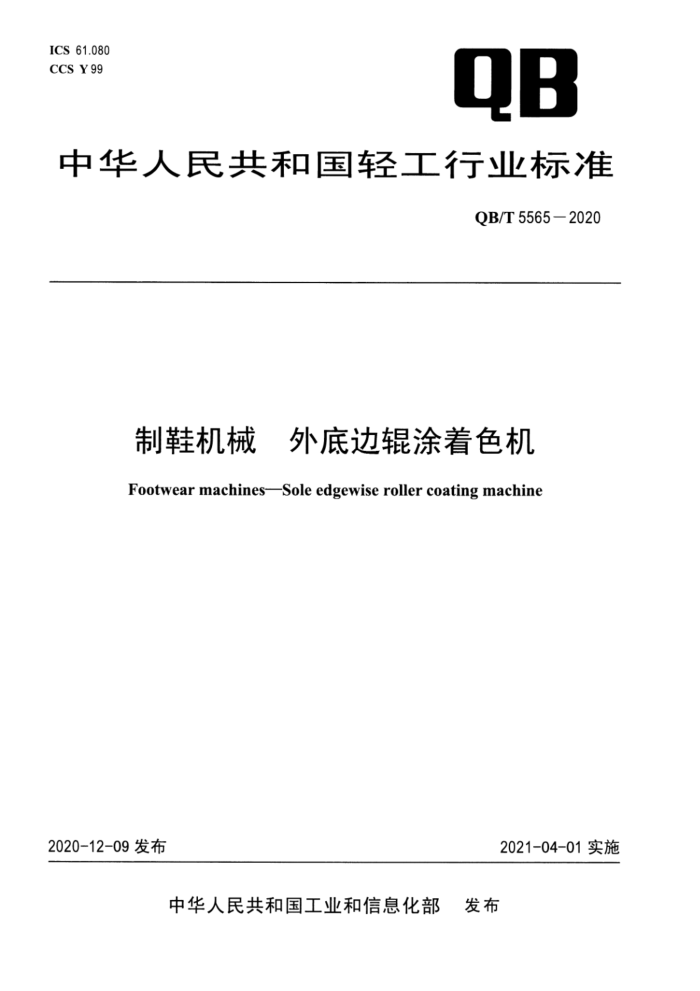

ICS 61.080
QB
CCS Y99
中华人民共和国轻工行业标准
QB/T 5565-2020
制鞋机械 外底边辊涂着色机
Footwear machines—Sole edgewise roller coating machine
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 5565-2020
制鞋机械 外底边辊涂着色机
1范围
本文件规定了外底边辊涂着色机的组成、型号、基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于制鞋生产中使鞋外底沿边上色的外底边辊涂着色机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T5226.1-2019机械电气安全 机械电气设备 第1部分：通用技术条件GB/T 9969工业产品使用说明书 总则GB/T 13384机电产品包装通用技术条件
GB/T 17421.5-2015 机床检验通则 第5部分：噪声发射的确定QB/T 1525制鞋机械产品型号编制方法
QB/T 1588.1 轻工机械 焊接件通用技术条件
QB/T 1588.2轻工机械 切削加工件通用技术条件
QB/T 1588.3轻工机械 装配通用技术条件
QB/T 1588.4轻工机械 涂漆通用技术条件
3术语和定义
本文件没有需要界定的术语和定义。
4组成、型号和基本参数
4.1 组成
外底边辊涂着色机主要由机体、传动系统、送料机构、供油机构和电气系统组成。
4.2型号编制
外底边辊涂着色机的型号编制规则宜符合QB/T 1525的规定。
4.3基本参数
外底边辊涂着色机的基本参数应符合表1的规定。
表1 基本参数表
序 号
1
2
3
4
项 目
着色速度
工件厚度
消耗功率
机械尺寸(长×宽×高)
≤
≤
单位
mm/s
mm
kw
mm×mm×mm
基本参数
400
50
符合制造商图样及技术文件要求
5要求
5.1 基本要求
5.1.1 外底边辊涂着色机应符合本文件的要求，并按经规定程序批准的图样及技术文件制造。
