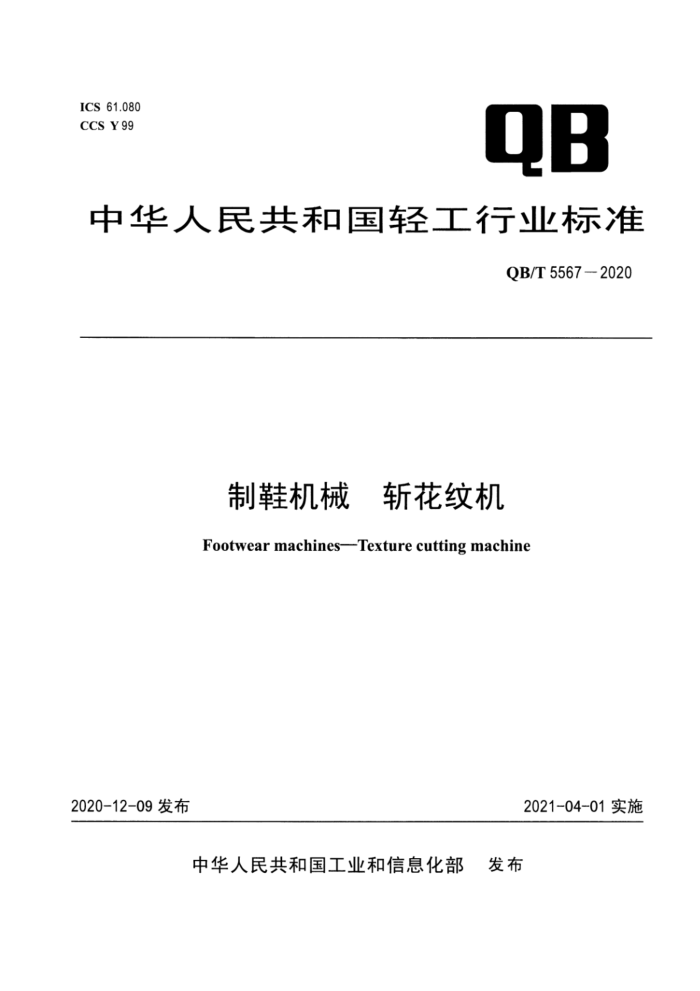

ICS 61.080
CCS Y99
中华人民共和国轻工行业标准
QB/T 5567-2020
制鞋机械 斩花纹机
Footwear machines—Texture cutting machine
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 5567-2020
制鞋机械 斩花纹机
1 范围
本文件规定了斩花纹机的组成、型号、基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于制鞋工业中，对发泡材料成型外底斩切水波花纹的斩花纹机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1348球墨铸铁件
GB/T 5226.1-2019机械电气安全 机械电气设备 第1部分：通用技术条件GB/T 9439灰铸铁件
GB/T 9969工业产品使用说明书 总则GB/T 13384机电产品包装通用技术条件
GB/T 14048.5-2017低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件 机电式控制电路电器
GB/T 16769金属切削机床 噪声声压级测量方法QB/T 1525制鞋机械产品型号编制方法
QB/T 1588.1轻工机械 焊接件通用技术条件
QB/T 1588.2轻工机械 切削加工件通用技术条件
QB/T 1588.3轻工机械 装配通用技术条件
QB/T 1588.4轻工机械 涂漆通用技术条件
3术语和定义
本文件没有需要界定的术语和定义。
4组成、型号和基本参数
4.1 组成
斩花纹机主要由机架、驱动机构、斩刀机构和电气系统组成。
4.2型号
斩花纹机的型号编制规则宜符合QB/T 1525的规定。
4.3 基本参数
斩花纹机的基本参数应符合表1的规定。
表1基本参数
序号
1
2
3
4
项 目
最大斩切宽度
最大送进行程
斩切行程
≥
斩切深度调节量
单位
mm
mm
mm
mm
基本参数
200
500
80
0~40
