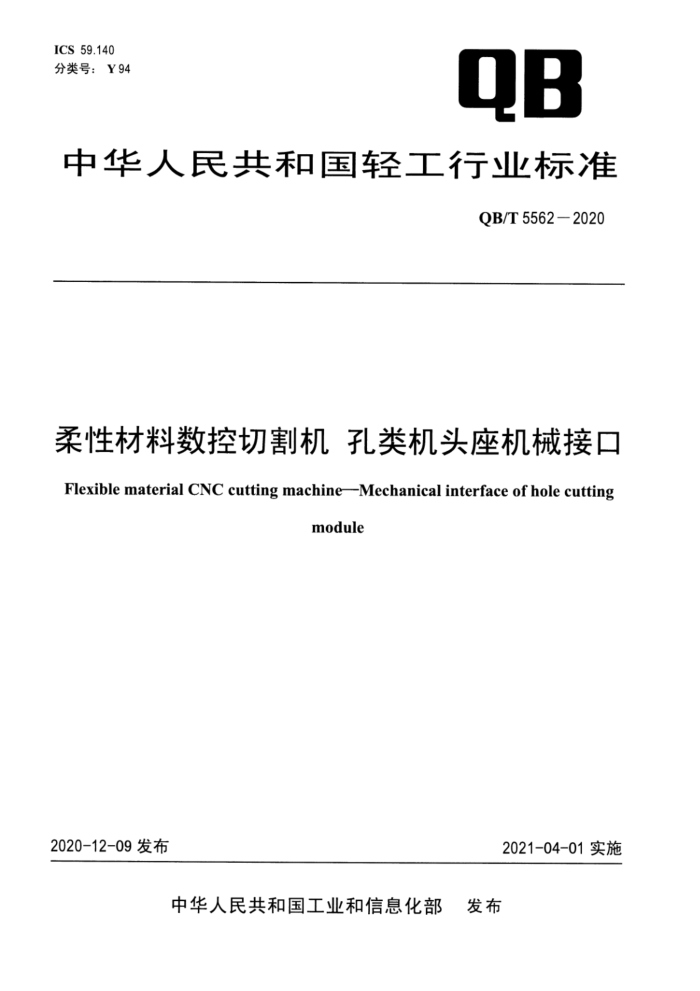

ICS 59.140
QB
分类号：Y94
中华人民共和国轻工行业标准
QB/T 5562-2020
柔性材料数控切割机孔类机头座机械接口
Flexible material CNC cutting machine—Mechanical interface of hole cuttingmodule
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 5562-2020
柔性材料数控切割机 孔类机头座机械接口
1范围
本标准规定了柔性材料数控切割机的孔类机头座机械接口的基本尺寸与型式。本标准适用于柔性材料数控切割机的孔类机头座机械接口。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T1182-2018产品几何技术规范(GPS)几何公差 形状、方向、位置和跳动公差标注
GB/T 1800.2-2020产品几何技术规范(GPS)极限与配合 第2部分：标准公差等级和孔、轴极限偏差表
3 术语和定义
下列术语和定义适用于本文件。
3.1
机械接口 mechanical interface
刀具与刀座轴、锁紧螺母及防摆杆实现尺寸对接的接口，具有安装定位、定心及锁紧等功能。见图
1一刀座轴；2—防摆杆；3—机头座；4—机头模组；5—锁紧螺母
图1 机头座机械接口示意图
3.2
刀座轴tool base shaft用于安装不同类型刀具的空心旋转体，见图1。
3.3
刀具tool
与机头座互配且能实现不同加工工艺的工具总称。
