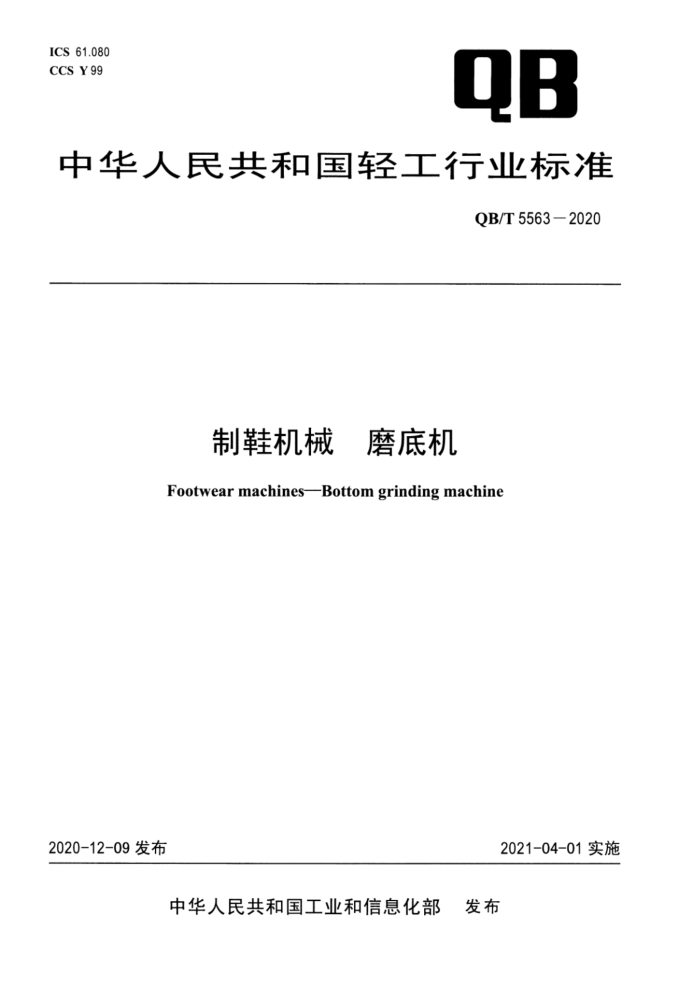

ICS 61.080
CCS Y99
中华人民共和国轻工行业标准
QB/T 5563-2020
制鞋机械 磨底机
Footwear machines—Bottom grinding machine
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 5563-2020
制鞋机械 磨底机
1 范围
本文件规定了磨底机的组成、型号及基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于成型鞋底胶粘面粗化加工的磨底机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 5226.1-2019机械电气安全 机械电气设备 第1部分：通用技术条件GB/T 9969工业产品使用说明书 总则GB/T 13384机电产品包装通用技术条件
GB/T 14048.5-2017低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件 机电式控制电路电器
GB/T 17421.5-2015机床检验通则 第5部分：噪声发射的确定QB/T 1525制鞋机械产品型号编制方法
QB/T1588.1轻工机械 焊接件通用技术条件
QB/T 1588.2轻工机械 切削加工件通用技术条件
QB/T 1588.3轻工机械 装配通用技术条件
QB/T 1588.4轻工机械 涂漆通用技术条件
3术语和定义
本文件没有需要界定的术语和定义。
4组成、型号及基本参数
4.1 组成
磨底机主要由机身、驱动机构、磨头机构、毛刷轮机构、除尘机构和电气控制系统组成。
4.2型号磨底机的型号编制规则宜符合QB/T 1525的规定。
4.3 基本参数
磨底机的基本参数应符合表1的规定。
表1 基本参数
序 号
项 目
磨头轴转速/(tr/min)
毛刷轮轴转速/r/min
生产效率/(双/8小时)
消耗功率/kW
