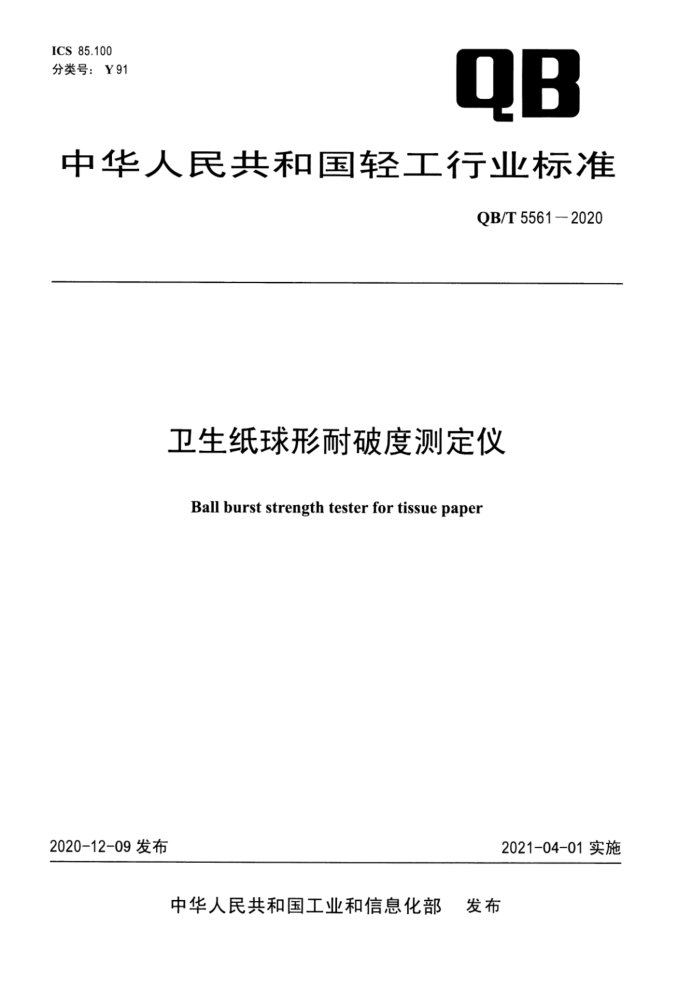

ICS 85.100
分类号：Y91
中华人民共和国轻工行业标准
QB/T 5561-2020
卫生纸球形耐破度测定仪
Ball burst strength tester for tissue paper
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布
QB/T 5561-2020
卫生纸球形耐破度测定仪
1 范围
本标准规定了卫生纸球形耐破度测定仪的要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于卫生纸球形耐破度测定仪(以下简称“耐破度仪”)的生产验收和质量评定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T 5226.1-2019机械电气安全 机械电气设备 第1部分：通用技术条件GB/T 13306标牌
GB/T 14253-2008轻工机械通用技术条件
QB/T 1588.5轻工机械 包装通用技术条件
3要求
3.1 基本要求
耐破度仪应符合本标准要求，并按经规定程序批准的图样和技术文件制造。
3.2工作环境要求
耐破度仪工作的环境应满足以下要求：
a) 环境温度10℃～30℃,相对湿度不大于80%;
b) 工作台稳固，台面平整、水平；
c) 工作环境应清洁、干燥，无震动和腐蚀性气体；
d) 工作电源电压为交流(220±22)V,频率为50 Hz。
3.3夹持系统
3.3.1 夹持系统应能将试样牢固、均匀地夹在上下两个夹持环之间，夹持环的表面应平整且彼此平行。上下夹持环内孔同心度不大于0.2mm。可用机械或气动装置来驱动夹持环。夹持系统原理图见图1。
3.3.2夹持力大小应能满足既不损坏试样，又能防止试样滑动。
3.3.3夹持环的夹持表面应衬有厚度为1.0mm～2.0mm的橡胶材料(例如氯丁橡胶)。橡胶环的内边缘应与夹持环的内径一致，宽度不小于12.5 mm。上下两个同心夹持环的内径为(50.0±0.2)mm。
夹持环尺寸见图2。
